SP8500VM

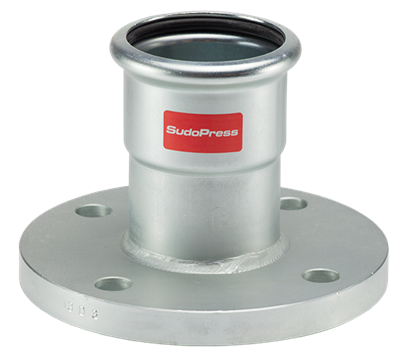

De VSH SudoPress SP8500VM is een flenskoppeling met een pers aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6562732 | 66,7xDN65 PN16 | 3,3 kg | 89x185x185 mm | zak (1 st) | 08711985324945 |
| 6562743 | 76,1xDN65 PN16 | 3,57 kg | 112x185x185 mm | zak (1 st) | 08711985324426 |
| 6562754 | 88,9xDN80 PN16 | 3,94 kg | 118x200x200 mm | zak (1 st) | 08711985324433 |
| 6562765 | 108xDN100 PN16 | 5,22 kg | 114x220x220 mm | zak (1 st) | 08711985324440 |

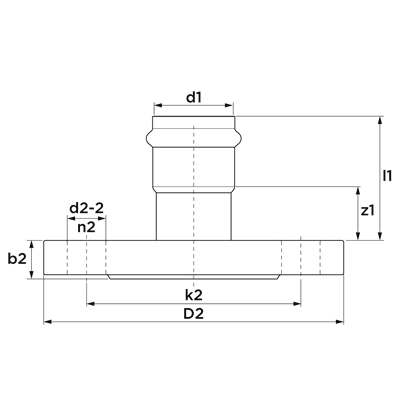

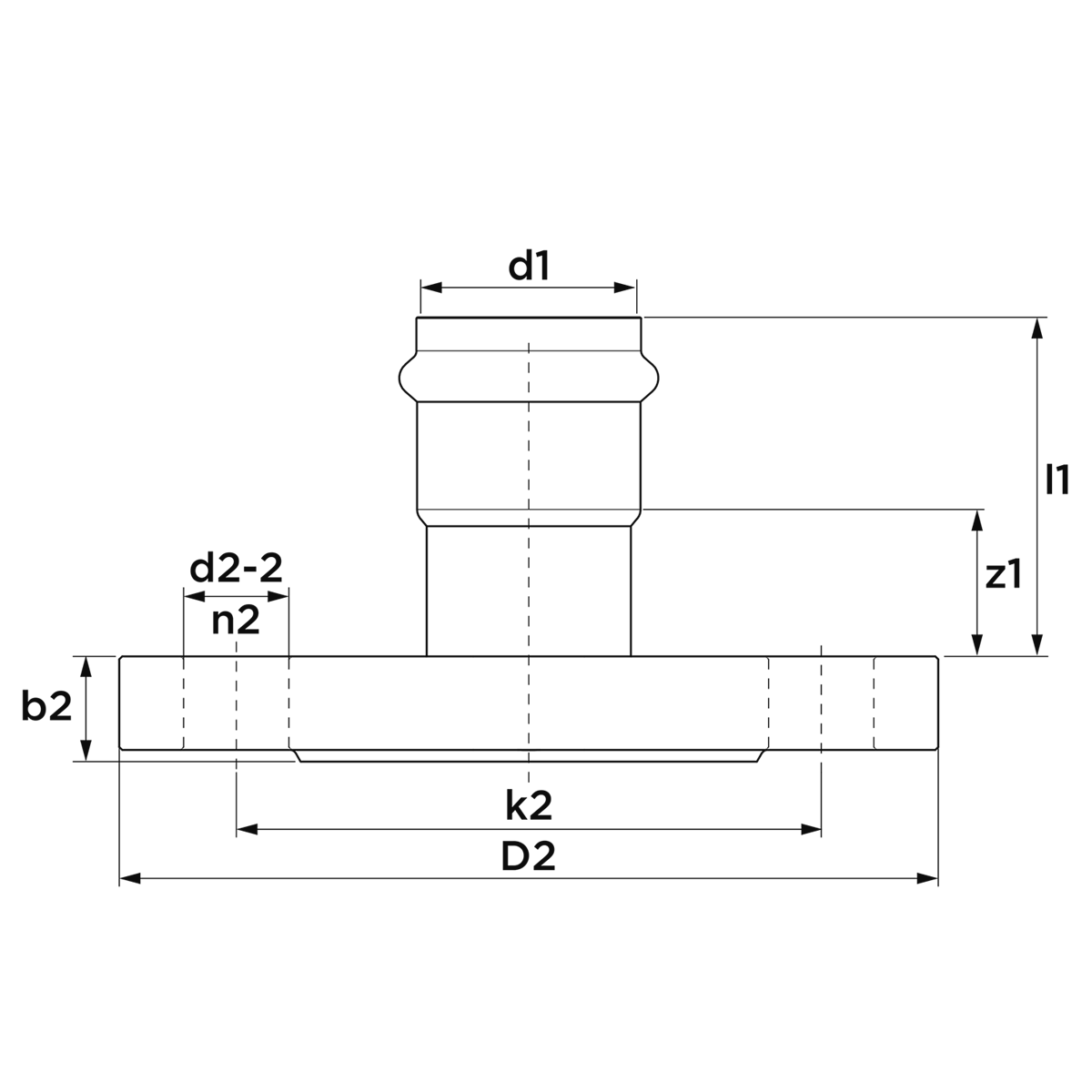

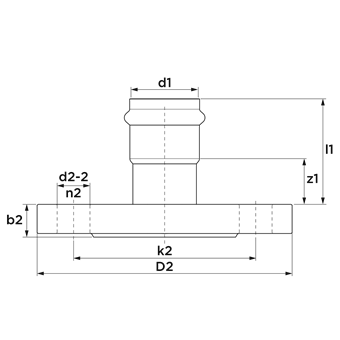

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | DN2 | l2 | z2 | n2 | k2 | d2-2 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6562732 | 66,7xDN65 PN16 | 66,7 | DN65 | 71 | 21 | DN65 | 16 | 18 | 4 | 145 | 18 | 185 |
| 6562743 | 76,1xDN65 PN16 | 76,1 | DN65 | 94 | 39 | DN65 | 16 | 18 | 4 | 145 | 18 | 185 |
| 6562754 | 88,9xDN80 PN16 | 88,9 | DN80 | 98 | 35 | DN80 | 18 | 20 | 8 | 160 | 18 | 200 |
| 6562765 | 108xDN100 PN16 | 108,0 | DN100 | 94 | 17 | DN100 | 18 | 20 | 8 | 180 | 18 | 220 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | press (M), flens |
| druktrap product | PN 16 |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | SudoPress Staalverzinkt |
| type | SP8500VM |
| UNSPS | 40174702 |
| SCIP | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD-VSH-SudoPress-Carbon Environmental Product Declaration |
download | |
SDS-VSH_SudoPress_Carbon data sheet |
download | |
 SP8500VM afbeelding |
png | download |
VSH SudoPress Carbon CSTB certificaten |
download | |
 Diagram diagram |
png | download |
Installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Flens |
| Hoofdkleur fitting | Grijs |
| Norm flens | DIN |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6562919 | VSH SudoPress O-ring EPDM LBP 66,7 |
 |
6562952 | VSH SudoPress O-ring FPM LBP 66,7 |
 |
6204836 | VSH SudoXPress Staalverzinkt buis 66,7x1,5 (l=6m) |
|
6208972 | VSH SudoXPress Staalverzinkt buis 66,7x1,5 (l=6m) handbundel |
|
6562921 | VSH SudoPress O-ring EPDM LBP 76,1 |
|
6562963 | VSH SudoPress O-ring FPM LBP 76,1 |
|
6204803 | VSH SudoXPress Staalverzinkt buis 76,1x2,0 (l=6m) |
|
6203956 | VSH SudoXPress Staalverzinkt buis 76,1x2,0 (l=6m) handbundel |
|
6562930 | VSH SudoPress O-ring EPDM LBP 88,9 |
|
6562974 | VSH SudoPress O-ring FPM LBP 88,9 |
|
6562941 | VSH SudoPress O-ring EPDM LBP 108 |
|
6562985 | VSH SudoPress O-ring FPM LBP 108 |
|
6204825 | VSH SudoXPress Staalverzinkt buis 108x2,0 (l=6m) |
|
6203978 | VSH SudoXPress Staalverzinkt buis 108x2,0 (l=6m) handbundel |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6562919 | VSH SudoPress O-ring EPDM LBP 66,7 | 1 |
|
6562921 | VSH SudoPress O-ring EPDM LBP 76,1 | 1 |
|
6562930 | VSH SudoPress O-ring EPDM LBP 88,9 | 1 |
|
6562941 | VSH SudoPress O-ring EPDM LBP 108 | 1 |
