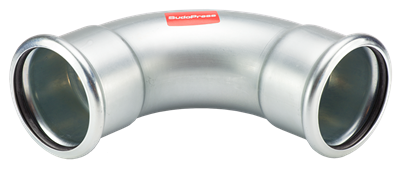

VSH SudoPress Staalverzinkt bocht 90° (2 x press)

groep: SP8002VM

De VSH SudoPress SP8002VM is een 90° bocht met 2 pers aansluitingen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

solar installatie

solar installatie

vacuüm

vacuüm

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

geen certificaten beschikbaar

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radius

hoek

artikelnummer

6562259

size

66,7

d1

66,7

DN1

DN65

l1

145

z1

95

d2

66,7

DN2

DN65

l2

145

z2

95

radius

80

hoek

90

artikelnummer

6562261

size

76,1

d1

76,1

DN1

DN65

l1

155

z1

100

d2

76,1

DN2

DN65

l2

155

z2

100

radius

92

hoek

90

artikelnummer

6562270

size

88,9

d1

88,9

DN1

DN80

l1

179

z1

116

d2

88,9

DN2

DN80

l2

179

z2

116

radius

107

hoek

90

artikelnummer

6562281

size

108

d1

108,0

DN1

DN100

l1

216

z1

139

d2

108,0

DN2

DN100

l2

216

z2

139

radius

130

hoek

90

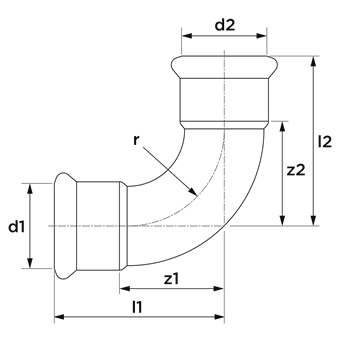

technical drawing for product

karakteristieken

kleur

zilver

materialen

staal (St 34.2 (1.0034))

afwerking

verzinkt

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

bocht (90º)

verbinding

press (M)

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

73079980

merk

VSH

serie

SudoPress Staalverzinkt

type

SP8002VM

UNSPS

40172802

label

waarde

label

Materiaal aansluiting 1

waarde

Staal

label

Kwaliteitsklasse aansluiting 1

waarde

St 34.2 (1.0034)

label

Oppervlaktebescherming aansluiting 1

waarde

Elektrolytisch verzinkt

label

Materiaal aansluiting 2

waarde

Staal

label

Kwaliteitsklasse aansluiting 2

waarde

St 34.2 (1.0034)

label

Oppervlaktebescherming aansluiting 2

waarde

Elektrolytisch verzinkt

label

Vorm

waarde

Bocht

label

Model

waarde

1-delig

label

Bochthoek

waarde

90°

label

Verlopend

waarde

Nee

label

Excentrisch

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

M

label

Aansluiting 2

waarde

Persmof

label

Contourcode aansluiting 2

waarde

M

label

Hoofdkleur fitting

waarde

Grijs

label

Druktrap klasse flens (PN)

waarde

PN 16

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Met stootnok/-rand

waarde

Ja

label

Hoge treksterkte

waarde

Ja

label

Mediumtemperatuur (continu)

waarde

-35°C - 135°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-31°F - 275°F

label

Max. werkdruk bij 20°C

waarde

16bar

label

Max. werkdruk bij 20°C (imperial)

waarde

232,06psi

label

Met pakkingen

waarde

Nee

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Nee

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

Gecertificeerd volgens NF 545

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee
