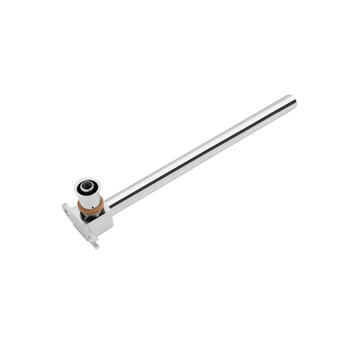

VSH UltraPress vloerplaat (press x insteek)

groep: K7268

De VSH UltraPress K7268 is een vloerplaat met een pers aansluiting en een insteekeinde. Met VSH UltraPress heeft Aalberts integrated piping systems een betrouwbaar en hoogwaardig kunststofleidingsysteem in huis. VSH UltraPress is hét ideale kunststofsysteem door zijn handige features.

  • Verpressbaar met zowel U- als TH-profiel
  • Kleurcodering per maat
  • Optimale positionering pressbek voor snelle en zekere verpressing
  • Leak Before Pressed-functie t/m 32 mm
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

verwarming

verwarming

koeling

koeling

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

certificaten

KOMO

KOMO

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

3805604

afmeting

16xØ15 l=150mm Ni

afmetingen

165x47x51 mm

gewicht

0,18 kg

verpakking

doos (40 st)

gtin

08711985464528

artikelnummer

3805615

afmeting

16xØ15 l=300mm Ni

afmetingen

315x47x51 mm

gewicht

0,23 kg

verpakking

doos (40 st)

gtin

08711985277791

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

radius

hoek

artikelnummer

3805604

size

16xØ15 l=150mm Ni

d1

16,0

DN1

DN12

l1

39

z1

16

d2

15,0

DN2

DN12

l2

150

radius

19

hoek

90

artikelnummer

3805615

size

16xØ15 l=300mm Ni

d1

16,0

DN1

DN12

l1

39

z1

16

d2

15,0

DN2

DN12

l2

300

radius

19

hoek

technical drawing for product

karakteristieken

kleur

zilver

materialen

messing (CW617N)

afwerking

vernikkeld

vorm

vloerplaat

verbinding

press (TH/U), buiseind

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003099 Muurplaat

intrastatnummer

74122000

merk

VSH

serie

UltraPress

type

K7268

SCIP

e83ea394-2a3f-4a9f-92a4-760b0a4b74f8

techniek

max. werkdruk

10 bar

min. mediumtemperatuur

-20 °C

max. mediumtemperatuur

70 °C

piek mediumtemperatuur

95 °C

image for Diagram

diagram | png

Diagram

image for K7268

afbeelding | png

K7268

installatie- & onderhoudsdocument | pdf

VSH UltraPress installation Instructions

certificaten | pdf

Reach declaration

certificaten | pdf

VSH MultiPress KOMO 14-40mm

image for 3805615

afbeelding | png

3805615

label

waarde

label

ETIM klasse

label

Materiaal behuizing

waarde

Messing

label

Materiaalkwaliteit

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming

waarde

Vernikkeld

label

Systeemgebonden

waarde

Ja

label

Nom. diameter aansluiting 1

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 1

waarde

16mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

0,63"

label

Nom. diameter aansluiting 2

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 2

waarde

15mm

label

Uitwendige buisdiameter aansluiting 2 (imperial)

waarde

0,59"

label

Aansluiting

waarde

Persmof

label

Lengte aansluiting 1

waarde

39mm

label

Lengte aansluiting 1 (imperial)

waarde

1,54"

label

Werkende lengte aansluiting 1

waarde

16mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,63"

label

Wanddikte aansluiting 1

waarde

0,63mm

label

Wanddikte aansluiting 1 (imperial)

waarde

0,02"

label

Lengte vanaf muurplaat

waarde

51mm

label

Lengte vanaf muurplaat (imperial)

waarde

2,01"

label

Mediumtemperatuur (continu)

waarde

-20°C - 70°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 158°F

label

Max. werkdruk bij 20°C

waarde

10bar

label

Max. werkdruk bij 20°C (imperial)

waarde

145,04psi

label

Contourcode

waarde

TH/U

label

Met aansluitingsindicator

waarde

Ja

label

Met beschermkap

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Ja

label

Gastec QA - KE 214 (H2)

waarde

Nee
