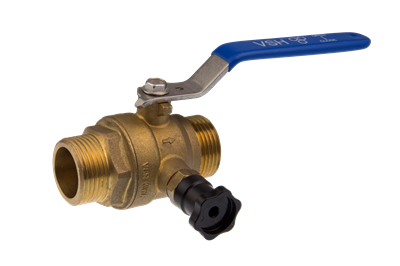

VSH waterkogelkraan met aftap (vlakdichtend) (2 x buitendraad)

VSH waterkogelkraan met aftap (vlakdichtend) (2 x buitendraad)

K2342

De VSH K2342 is een waterkogelkraan vlakdichtend met 2 buitendraad aansluitingen, inclusief aftap. VSH kogelkranen kunnen worden toegepast in drinkwater- en cv-installaties. Zelfs op moeilijk bereikbare plaatsen is een snelle montage mogelijk.

  • volledige doorlaat (geen stromingsverlies)
  • afneembare handgreep en blijvend soepele werking
  • voorzien van alle relevante keuren

toepassingen

drinkwater

segmenten

gebouwinstallaties scheepsbouw industrie

certificaten

KIWA
artikelnummer afmeting gewicht afmetingen verpakking gtin RSK
0504735 G3/4" (DN20R) 0,39 kg 143x60x70 mm doos (1 st) 08711985334371
0504746 G1" 0,56 kg 173x68x81 mm doos (1 st) 08711985334401

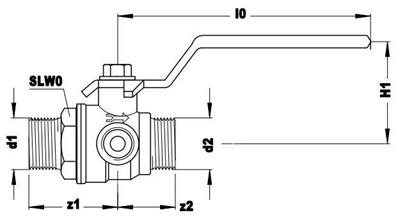

artikelnummer afmeting d1 z1 DN1 d2 z2 DN2 Y V U a
0504735 G3/4" (DN20R) 26,9 (3/4" (DN20)) 41 3/4" (DN20) (3/4" (DN20)) 32 3/4" (DN20) 50 26 16 90
0504746 G1" 33,7 (1" (DN25)) 46 1" (DN25) (1" (DN25)) 34 1" (DN25) 55 33 16 90
zie hierboven voor de afbeelding met afmetingen
kleur messing
materialen messing (CW617N)
afwerking geen
producent 8711985000009
vorm recht (0º)
verbinding G - buitendraad gas cilindrisch (BSPP)
druktrap product PN 10
afdichting EPDM, PTFE
productgroep afsluiters (kogelafsluiter)
ETIM klasse EC011343 Kogelafsluiter
intrastatnummer 84818081
land van oorsprong Nederland
merk VSH
type K2342
UNSPS 40141607
label waarde
ETIM klasse EC011343 Kogelafsluiter
Materiaal behuizing Messing
Kwaliteitsklasse CuZn40Pb2 (CW617N)
Oppervlaktebescherming behuizing Geen
Materiaal kogelafdichting Polytetrafluorethyleen (PTFE)
Materiaal kogel Messing
Materiaal spindel Messing
Materiaal spindelafdichting primair Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Aansluiting 1 Buitendraad cilindrisch BSPP-G (ISO 228-1)
Met koppeling aansluiting 1 Nee
Aansluiting 2 Buitendraad cilindrisch BSPP-G (ISO 228-1)
Met koppeling aansluiting 2 Nee
Druktrap klasse PN 10
Druktrap klasse flens PN 10
Met aftapper Ja
Met aftapmogelijkheid (aansluiting) Ja
Met terugslagklep Nee
Met filter Nee
Met thermometer Nee
Uitvoering Recht
Met isolatieschaal Nee
FM keur Nee
UL-keur Nee
ULC keur Nee
LPCB keur Nee
Mediumtemperatuur (continu) 0°C - 65°C
Mediumtemperatuur (continu) (imperial) 32°F - 149°F
Medisch schoon Nee
Vetvrij Nee
Bediening Handgreep
Constructie huis 2-delig
Hoek van de afsluiter
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Ja

accessoires

artikelnummer omschrijving
6191735 VSH XPress RVS wartelkoppeling FF 15xG3/4
6191746 VSH XPress RVS wartelkoppeling FF 18xG3/4
4800235 VSH XPress Koper wartelstuk FF 15xG3/4
4800246 VSH XPress Koper wartelstuk FF 18xG3/4
6671280 VSH SudoPress Koper wartelkoppeling FF 15xG3/4
6671291 VSH SudoPress Koper wartelkoppeling FF 18xG3/4
6671302 VSH SudoPress Koper wartelkoppeling FF 22xG3/4
6551479 VSH SudoPress RVS wartelstuk FF 15xG3/4
6551481 VSH SudoPress RVS wartelstuk FF 18xG3/4
0406329 VSH Draad 2-delige koppeling MF R1/2xG3/4
0406307 VSH soldeer wartelstuk FF 15xG3/4
0405680 VSH Super wartelstuk FF 15xG3/4
0725439 Multicon S wartelstuk MF 16xG3/4
0725450 Multicon S wartelstuk MF 20xG3/4
4800257 VSH XPress Koper wartelstuk FF 22xG1
0406549 VSH soldeer wartelstuk FF 22xG1
0406527 VSH Draad 2-delige koppeling MF R3/4xG1
6191757 VSH XPress RVS wartelkoppeling FF 22xG1
6671313 VSH SudoPress Koper wartelkoppeling FF 22xG1
6551490 VSH SudoPress RVS wartelstuk FF 22xG1
