group: C9407G
VSH PowerPress Gas® C9407G is een verloopkoppeling geschikt voor dikwandige buis. Door het toepassen van VSH PowerPress Gas® kan op een snelle, eenvoudige en schone manier worden geïnstalleerd. Het assortiment bestaat uit DW-profiel pressfittingen en appendages in de afmetingen ½" tot en met 2”.
aardgas
perslucht
waterstof (H2)
gebouwinstallaties
industrie
Kitemark
DVGW Gas
GASTEC
Gastec-H2-ready
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 123459118 | Ø3/4"x1/2" | 0,12 kg | 64x32x32 mm | zak (5 st) | 08711985499780 |
| 123459119 | Ø1"x1/2" | 0,15 kg | 69x34x34 mm | zak (5 st) | 08711985499797 |
| 123459120 | Ø1"x3/4" | 0,17 kg | 69x38x38 mm | zak (5 st) | 08711985499803 |
| 123459121 | Ø1 1/4"x1/2" | 0,35 kg | 85x43x43 mm | zak (1 st) | 08711985499810 |
| 123459122 | Ø1 1/4"x3/4" | 0,28 kg | 85x42x42 mm | zak (1 st) | 08711985499827 |
| 123459123 | Ø1 1/4"x1" | 0,28 kg | 85x46x46 mm | zak (1 st) | 08711985499834 |
| 123459124 | Ø1 1/2"x1/2" | 0,33 kg | 109x49x49 mm | zak (1 st) | 08711985499841 |
| 123459125 | Ø1 1/2"x3/4" | 0,17 kg | 109x49x49 mm | zak (1 st) | 08711985499858 |
| 123459126 | Ø1 1/2"x1" | 0,31 kg | 87x49x49 mm | zak (1 st) | 08711985499865 |
| 123459127 | Ø1 1/2"x1 1/4" | 0,37 kg | 97x56x56 mm | zak (1 st) | 08711985499872 |
| 123459128 | Ø2"x1/2" | 0,46 kg | 117x60x60 mm | zak (1 st) | 08711985499889 |
| 123459129 | Ø2"x3/4" | 0,48 kg | 118x60x60 mm | zak (1 st) | 08711985499896 |
| 123459130 | Ø2"x1" | 0,31 kg | 119x61x61 mm | zak (1 st) | 08711985499902 |
| 123459131 | Ø2"x1 1/4" | 0,45 kg | 100x61x61 mm | zak (1 st) | 08711985499919 |
| 123459132 | Ø2"x1 1/2" | 0,56 kg | 100x62x62 mm | zak (1 st) | 08711985499926 |
| artikelnummer | afmeting | d1 | DN1 | l1 | d2 | DN2 | l2 | z2 | z1 |
|---|---|---|---|---|---|---|---|---|---|
| 123459118 | Ø3/4"x1/2" | 26,9 | DN20 | 35 | 21,3 | DN15 | 29 | 1 | |
| 123459119 | Ø1"x1/2" | 33,7 | DN25 | 40 | 21,3 | DN15 | 29 | 1 | |
| 123459120 | Ø1"x3/4" | 33,7 | DN25 | 37 | 26,9 | DN20 | 32 | 1 | |
| 123459121 | Ø1 1/4"x1/2" | 42,4 | DN32 | 55 | 21,3 | DN15 | 29 | 1 | 1 |
| 123459122 | Ø1 1/4"x3/4" | 42,4 | DN32 | 53 | 26,9 | DN20 | 32 | 1 | 1 |
| 123459123 | Ø1 1/4"x1" | 42,4 | DN32 | 48 | 33,7 | DN25 | 37 | 1 | |
| 123459124 | Ø1 1/2"x1/2" | 48,3 | DN40 | 65 | 21,3 | DN15 | 43 | 15 | 1 |
| 123459125 | Ø1 1/2"x3/4" | 48,3 | DN40 | 63 | 26,9 | DN20 | 46 | 15 | |
| 123459126 | Ø1 1/2"x1" | 48,3 | DN40 | 49 | 33,7 | DN25 | 37 | 1 | |
| 123459127 | Ø1 1/2"x1 1/4" | 48,3 | DN40 | 48 | 42,4 | DN32 | 49 | 1 | |
| 123459128 | Ø2"x1/2" | 60,3 | DN50 | 74 | 21,3 | DN15 | 43 | 15 | |
| 123459129 | Ø2"x3/4" | 60,3 | DN50 | 72 | 26,9 | DN20 | 46 | 15 | |
| 123459130 | Ø2"x1" | 60,3 | DN50 | 69 | 33,7 | DN25 | 50 | 14 | |
| 123459131 | Ø2"x1 1/4" | 60,3 | DN50 | 48 | 42,4 | DN32 | 49 | 1 | |
| 123459132 | Ø2"x1 1/2" | 60,3 | DN50 | 50 | 48,3 | DN40 | 50 | 1 |
| kleur | grijs |
|---|---|
| materialen | staal (St 35 (1.0308)) |
| afwerking | zink/nikkel |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | buiseind, press (DW) |
| afdichting | HNBR |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | PowerPress Gas |
| type | C9407G |
| UNSPS | 40173602 |
 Diagram diagram |
png | download |
EPD VSH PowerPress Gas Environmental Product Declaration |
download | |
VSH PowerPress DVGW Gas certificaten |
download | |
VSH PowerPress Gas BSI certificaten |
download | |
VSH PowerPress Gas Gastec certificaten |
download | |
VSH PowerPress Gas Gastec H2 certificaten |
download | |
VSH PowerPress Gas instructions installatie- & onderhoudsdocument |
download | |

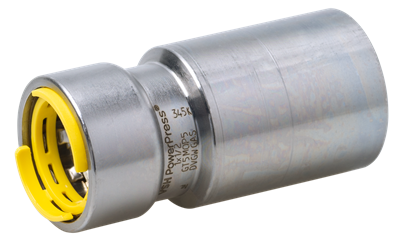

 C9407G afbeelding |
png | download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 35 (1.0308) |
| Oppervlaktebescherming aansluiting 1 | Zink/nikkel |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 35 (1.0308) |
| Oppervlaktebescherming aansluiting 2 | Zink/nikkel |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Ja |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | DW |
| Hoofdkleur fitting | Grijs |
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Ja |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Ja |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Ja |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Ja |
| artikelnummer | omschrijving | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress insteekdieptemarkeerder 1/2"-2" |
