7301C
De VSH XPress 7301C is een verchroomde koper eindkoppeling met een pers aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4809772 | 15 Cr | 0,02 kg | 22x22x22 mm | 05022050258984 |

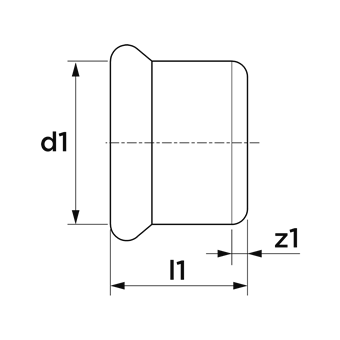

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 |
|---|---|---|---|---|---|
| 4809772 | 15 Cr | 15,0 | DN12 | 20 | 2 |
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | verchroomd |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | eindkoppeling |
| verbinding | press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003023 Fitting met 1 aansluiting |
| intrastatnummer | 74121000 |
| merk | VSH |
| serie | XPress Koper |
| type | 7301C |
 7301C afbeelding |
png | download |
VSH XPress Copper RISE 12-108 mm SE certificaten |
download | |
VSH_XPress_Copper_WRAS certificaten |
download | |
XPress Copper BSI certificaten |
download | |
 Diagram diagram |
png | download |
VSH XPress Copper RISE 12-108 mm EN certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003023 Fitting met 1 aansluiting |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Verchroomd |
| Systeemgebonden | Ja |
| Nom. diameter aansluiting 1 | DN 12 |
| Uitwendige buisdiameter aansluiting 1 | 15mm |
| Uitwendige buisdiameter aansluiting 1 (imperial) | 0,59" |
| Wanddikte aansluiting 1 | 1,3mm |
| Aansluiting 1 | Persmof |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Contourcode | M |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Lengte aansluiting 1 | 20mm |
| Lengte aansluiting 1 (imperial) | 0,79" |
| Werkende lengte aansluiting 1 | 2mm |
| Werkende lengte aansluiting 1 (imperial) | 0,08" |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Met pakkingen | Nee |
| Met ontluchter | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| FM keur | Nee |
| UL-keur | Nee |
| ULC keur | Nee |
| LPCB keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
