group: 506-2E_VSH
VSH SmartPress is een innovatief persverbindingssysteem ontworpen voor het verbinden van 1/2"-2" IPS ASTM A312 schedule 5/10s RVS buis (zowel AISI type 304/304L als 316/316L RVS). Het productassortiment van VSH SmartPress bestaat uit V-profiel (type ASP) persfittingen en afsluiters vervaardigd uit AISI 316L RVS die zijn voorzien van gepatenteerde afdichtingselementen voor een gegarandeerd veilige, lekdichte en duurzame verbinding. Het VSH SmartPress-systeem biedt een complete oplossing voor zowel commerciële als industriële toepassingen die HNBR-, EPDM- of FPM-afdichtingselementen vereisen.
drinkwater
verwarming
koeling
stoom
perslucht
sprinkler
vacuüm
gebouwinstallaties
brandbeveiliging
industrie
FM
IAPMO/ANSI/CAN Z1117
NSF/ANSI/CAN 372
NSF/ANSI/CAN 61
UL
ULc
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 123460003 | 1/2" | 0,11 kg | 90x58x33 | zak (10 st) | 08711985528046 |
| 123460004 | 3/4" | 0,14 kg | 103x67x38 | zak (10 st) | 08711985528053 |
| 123460005 | 1" | 0,27 kg | 120x82x48 | zak (5 st) | 08711985528060 |
| 123460006 | 1 1/2" | 0,44 kg | 144x105x65 | zak (1 st) | 08711985528077 |
| 123460007 | 2" | 0,68 kg | 173x129x80 | zak (1 st) | 08711985528084 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | radius | hoek |
|---|---|---|---|---|---|---|---|---|---|---|
| 123460003 | 1/2" | 21,3 | DN15 | 42 | 16 | 21,3 | DN15 | 57 | 26 | 45 |
| 123460004 | 3/4" | 26,9 | DN20 | 44 | 17 | 26,9 | DN20 | 57 | 32 | 45 |
| 123460005 | 1" | 33,7 | DN25 | 52 | 22 | 33,7 | DN25 | 67 | 40 | 45 |
| 123460006 | 1 1/2" | 48,3 | DN40 | 64 | 29 | 48,3 | DN40 | 77 | 58 | 45 |
| 123460007 | 2" | 60,3 | DN50 | 76 | 35 | 60,3 | DN50 | 91 | 72 | 45 |
| kleur | zilver |
|---|---|
| materialen | roestvaststaal (RVS 316 L (1.4404)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |

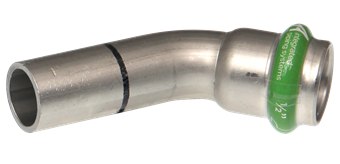

| vorm | bocht (45º) |
| verbinding | press (V), buiseind |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73072980 |
| merk | VSH |
| serie | SmartPress |
| type | 506-2E |
| UNSPS | 40172100 |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 45° |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Verjongd spie/insteek eind |
| Hoofdkleur fitting | Grijs |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 34,47bar |
| Max. werkdruk bij 20°C (imperial) | 500psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Ja |
| LPCB keur | Nee |
| ULC keur | Ja |
| UL-keur | Ja |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
