SEPP DIN-Basis KFR-klepstopkraan stijgende spindel zonder aftap (2 x binnendraad)

group: 1502

De SEPP DIN-Basis 1402 KFR-klepstopkraan is licht bedienbaar en onderhoudsarm en is geluiddempend volgens DIN 4109.

stijgend bovendeel met dubbele o-ring afdichting
zonder aftapper
ook verkrijgbaar met niet-stijgend bovendeel
met keerklep functie

drinkwater

laat alles zien

laat minder zien

gebouwinstallaties

industrie

laat alles zien

laat minder zien

DVGW Wasser

ÖVGW Wasser

ÜA

laat alles zien

laat minder zien

assortiment

artikelnummer	afmeting	gewicht	afmetingen	verpakking	gtin
0048921	Rp1/2" (DN15)	0,32 kg	124x60x111 mm	zak (1 st)	04018422282313
0048930	Rp3/4" (DN20)	0,52 kg	137x60x124 mm	zak (1 st)	04018422282405
0048934	Rp1" (DN25)	0,8 kg	160x70x144 mm	zak (1 st)	04018422282443
0048936	Rp1 1/4" (DN32)	1,14 kg	195x70x175 mm	zak (1 st)	04018422282467
0048937	Rp1 1/2" (DN40)	1,44 kg	212x90x192 mm	zak (1 st)	04018422282474
0048939	Rp2" (DN50)	2,6 kg	260x90x235 mm	zak (1 st)	04018422282498

afmetingen

artikelnummer	afmeting	d1	DN1	l1	z1	slw1	DN2	l2	z2	slw2	M	Y	V	U	a
0048921	Rp1/2" (DN15)	21,3	1/2" (DN15)	19	5	27	1/2" (DN15)	48	31	27	60	14	96	36	41
0048930	Rp3/4" (DN20)	26,9	3/4" (DN20)	22	6	32	3/4" (DN20)	54	38	32	60	14	110	38	41
0048934	Rp1" (DN25)	33,7	1" (DN25)	27	8	40	1" (DN25)	64	45	40	70	19	128	46	41
0048936	Rp1 1/4" (DN32)	42,4	1 1/4" (DN32)	31	10	50	1 1/4" (DN32)	81	60	50	70	19	164	52	41
0048937	Rp1 1/2" (DN40)	48,3	1 1/2" (DN40)	35	12	55	1 1/2" (DN40)	89	68	55	90	23	172	56	41
0048939	Rp2" (DN50)	60,3	2" (DN50)	41	15	70	2" (DN50)	112	86	70	90	23	224	68	41

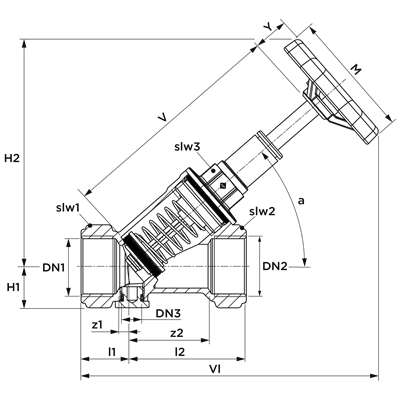

drawing for product

karakteristieken

karakteristieken

kleur	messing
materialen	messing (CW617N)
afwerking	geen
producent	Seppelfricke
vorm	recht (0º)
verbinding	Rp - binnendraad cilindrisch (BSPT)
druktrap product	PN 16
afdichting	EPDM

algemeen

algemeen

productgroep	afsluiters (klepstopkraan, keerklep)
ETIM klasse	EC010058 Stopkraan (tapwater)
intrastatnummer	84818079
merk	Seppelfricke
serie	SEPP DIN-Basis
type	1502
SCIP	62ae05cb-5d58-4e86-a09a-90069f6f35a4

downloads

1502 afbeelding	png	download
SEPP_ UA_Gebaeudearmaturen certificaten	pdf	download
Seppelfricke KFR-Ventile DVGW certificaten	pdf	download
Seppelfricke valve ÖVGW certificaten	pdf	download
Diagram diagram	png	download
SEPP_UA_Gebaeudearmaturen_1Nf certificaten	pdf	download

ETIM

label	waarde
ETIM klasse	EC010058 Stopkraan (tapwater)
Materiaal behuizing	Messing
Kwaliteitsklasse materiaal behuizing	CuZn40Pb2 (CW617N)
Aansluiting 1	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Met koppeling aansluiting 1	Nee
Aansluiting 2	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Met koppeling aansluiting 2	Nee
Max. mediumtemperatuur (continu)	90°C
Max. mediumtemperatuur (continu) (imperial)	194°F
Oppervlaktebescherming	Geen (onbehandeld)
Met aftapmogelijkheid (aansluiting)	Nee
Met aftapper	Nee
Met standaanwijzer	Nee
Spindel en/of handwiel stijgend	Ja
Hoek van de spindel	41°
