VSH Klem kniekoppeling 90° verloop (2 x klem)

VSH Klem kniekoppeling 90° verloop (2 x klem)

105V

De VSH Klem 105V is een 90° kniekoppeling verloop vervaardigd uit staalverzinkt messing, voorzien van 2 klem aansluitingen. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Klem-assortiment.

  • eenvoudige installatie met standaard gereedschap
  • snelle verbindingstechnologie waarbij her-montage mogelijk is

toepassingen

verwarming

segmenten

gebouwinstallaties industrie
artikelnummer afmeting gewicht afmetingen verpakking gtin
6321139 22x15 0,12 kg 54x27x36 mm zak (10 st) 08711985132779
6321161 28x22 0,19 kg 63x44x44 mm zak (10 st) 08711985132816

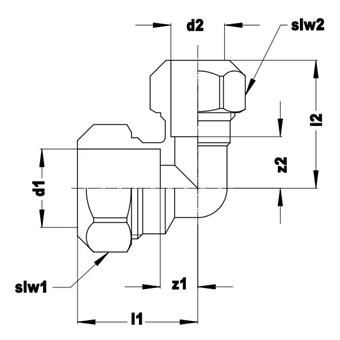

artikelnummer afmeting d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2
6321139 22x15 22,0 DN20 34 11 32 15,0 DN12 36 15 24
6321161 28x22 28,0 DN25 39 15 39 22,0 DN20 41 18 32

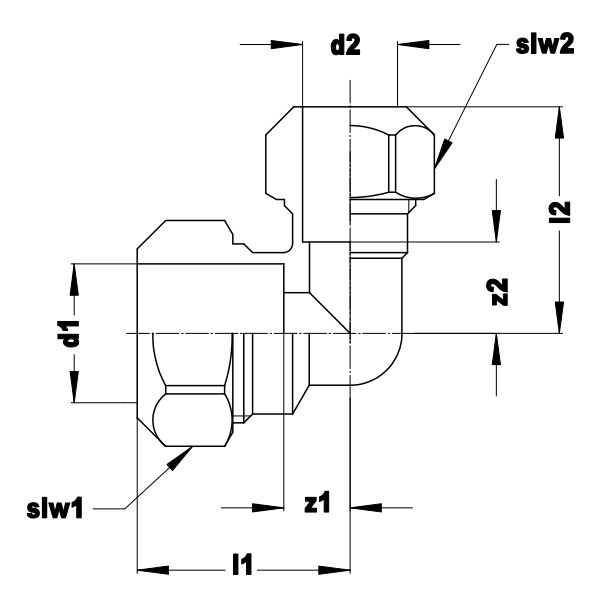

zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen messing (CW617N)
afwerking verzinkt
producent Aalberts integrated piping systems B.V. (VSH)
vorm knie, verloop (90º)
verbinding klem
afdichting Kunststofdichtend
productgroep fittingen (demontabel)
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
merk VSH
serie Klem
type 105V
UNSPS 40173601
SCIP 98ab3390-1a8e-4560-943d-8a0d9c101b3e
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Messing
Kwaliteitsklasse aansluiting 1 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Messing
Kwaliteitsklasse aansluiting 2 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Vorm Bocht
Uitvoering 3-delig
Bochthoek 90°
Verlopend Ja
Excentrisch Nee
Systeemgebonden Nee
Aansluiting 1 Klemaansluiting
Aansluiting 2 Klemaansluiting
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 10
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) 0°C - 90°C
Mediumtemperatuur (continu) (imperial) 32°F - 194°F
Max. werkdruk bij 20°C 6bar
Max. werkdruk bij 20°C (imperial) 87,02psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
Gecertificeerd volgens NF 545 Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee

accessoires

artikelnummer omschrijving
6323251 VSH Klem 1-delig verloopstuk MF 15x12
6323451 VSH Klem afsluitplaat M 15
6323548 VSH Klem afsluitplaat + ontluchter M 15
6323746 VSH Klem klemring 15
6323570 VSH Klem wartelmoer F 15
6323295 VSH Klem 1-delig verloopstuk MF 22x15
6323328 VSH Klem 1-delig verloopstuk MF 22x18
6323339 VSH Klem 1-delig verloopstuk MF 22x20
6323482 VSH Klem afsluitplaat M 22
6323669 VSH Klem wartelmoer F 22
6323878 VSH Klem klemring 22
6323999 VSH Klem eindkoppeling F 22
6323559 VSH Klem afsluitplaat + ontluchter M 22
6323341 VSH Klem 1-delig verloopstuk MF 28x15
6323350 VSH Klem 1-delig verloopstuk MF 28x22
6323493 VSH Klem afsluitplaat M 28
6323680 VSH Klem wartelmoer F 28
6323891 VSH Klem klemring 28
6324001 VSH Klem eindkoppeling F 28

bevat

artikelnummer omschrijving
6323570 VSH Klem wartelmoer F 15 1
6323669 VSH Klem wartelmoer F 22 1
6323680 VSH Klem wartelmoer F 28 1
6323746 VSH Klem klemring 15 1
6323878 VSH Klem klemring 22 1
6323891 VSH Klem klemring 28 1
