VSH XPress Koper bocht 45° FF 22

VSH XPress Koper bocht 45° FF 22

4800576

type 7041

De VSH XPress 7041 is een 45º koper bocht met 2 pers aansluitingen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht vacuüm

segmenten

gebouwinstallaties scheepsbouw industrie

certificaten

ATG Kitemark DNV-GL DVGW Wasser KIWA ÖVGW Wasser QB (CSTBat) RISE SINTEF ÜA WRAS
specificaties

karakteristieken

kleur koper
materialen koper (CW024A (UNS C12200))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm bocht (45º)
verbinding press (M)
afdichting EPDM

productinformatie

artikel VSH XPress Koper bocht 45° FF 22
artikelnummer met gtin 4800576 (05022050014252)
productnummer met gtin 38412 (05022050384126)
voorganger 704122
artikelgroep 7041 - VSH XPress Koper bocht 45° (2 x press)
afmeting 22
gewicht 0,07 kg
afmetingen 30x30x60 mm
verpakking zak (10 st)

algemeen

productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
merk VSH
serie XPress Koper
type 7041
UNSPS 40172103

techniek

max. werkdruk 16 bar
min. mediumtemperatuur -20 °C
max. mediumtemperatuur 110 °C
piek mediumtemperatuur 135 °C
afmetingen
label waarde
d1 22,0
DN1 DN20
l1 31
z1 12
d2 22,0
DN2 DN20
l2 31
z2 12
radius 26
hoek 45

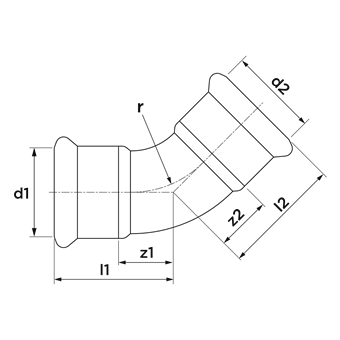

zie hierboven voor de afbeelding met afmetingen
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Koper
Kwaliteitsklasse aansluiting 1 Cu-DHP (CW024A)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Koper
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Uitvoering 1-delig
Bochthoek 45°
Bochtstraal 26mm
Bochtstraal (imperial) 1,02"
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Nom. diameter aansluiting 1 DN 20
Uitwendige buisdiameter aansluiting 1 22mm
Uitwendige buisdiameter aansluiting 1 (imperial) 0,87"
Wanddikte aansluiting 1 1,4mm
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Nom. diameter aansluiting 2 DN 20
Uitwendige buisdiameter aansluiting 2 22mm
Uitwendige buisdiameter aansluiting 2 (imperial) 0,87"
Wanddikte aansluiting 2 1,4mm
Aansluiting 2 Persmof
Contourcode aansluiting 2 M
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Lengte 30mm
Lengte aansluiting 1 31mm
Lengte aansluiting 1 (imperial) 1,22"
Werkende lengte aansluiting 1 12mm
Werkende lengte aansluiting 1 (imperial) 0,47"
Lengte aansluiting 2 31mm
Lengte aansluiting 2 (imperial) 1,22"
Werkende lengte aansluiting 2 12mm
Werkende lengte aansluiting 2 (imperial) 0,47"
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
