T27CP
De VSH Tectite Classic T27CP is een verchroomd verloop T-stuk met 3 push aansluitingen. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4750603 | 15x12x12 Cr | 0,08 kg | 66x26x47 mm | zak (10 st) | 05022050013194 |

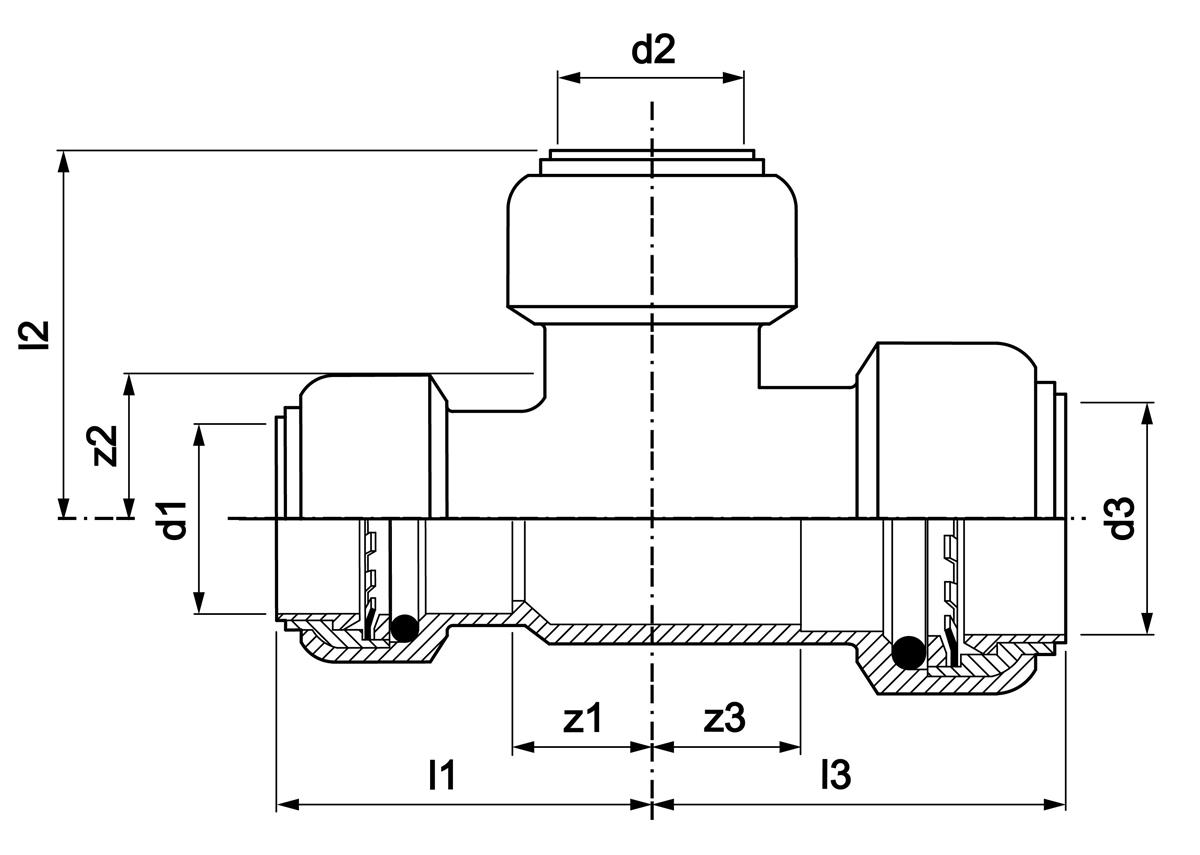

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4750603 | 15x12x12 Cr | 12,0 | DN10 | 29 | 5 | 12,0 | DN10 | 32 | 8 | 15,0 | DN10 | 33 | 9 |
| kleur | chroom |
|---|---|
| materialen | messing (CW602N (DZR)) |
| afwerking | verchroomd |
| producent | Pegler Yorkshire |
| vorm | T-stuk, verloop (90º) |
| verbinding | insteek, Insteek |
| afdichting | EPDM |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 74122000 |
| land van oorsprong | Hongarije |
| merk | VSH |
| serie | Tectite Classic |
| type | T27CP |
| UNSPS | 40174601 |
| SCIP | 054b35f0-c9aa-49ba-ba74-e8b35a8de72e |
20807_ETA_Tectite_Classic_10-28mm_PEX certificaten |
download | |
56700468_SP_SITAC_2018 certificaten |
download | |
ETA_classic_and_sprint_VA_1.22_19348 certificaten |
download | |
 T25CP afbeelding |
png | download |
VSH Tectite Classic SDS data sheet |
download | |
VSH Tectite Classic STF certificaten |
download | |
VSH_Tectite_CSTB certificaten |
download | |
VSH_Tectite_Classic_Pro_OVGW certificaten |
download | |
 Diagram diagram |
jpg | download |
ETA Denmark Tectite sprint_classic certificaten |
download | |
SINTEF certificaten |
download | |
STF certificaten |
download | |
WRAS certificaten |
download | |
VSH Tectite installation instructions NL installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn36Pb2As (CW602N) |
| Oppervlaktebescherming aansluiting 1 | Verchroomd |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn36Pb2As (CW602N) |
| Oppervlaktebescherming aansluiting 2 | Verchroomd |
| Materiaal aansluiting 3 | Messing |
| Kwaliteitsklasse aansluiting 3 | CuZn36Pb2As (CW602N) |
| Oppervlaktebescherming aansluiting 3 | Verchroomd |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Ja |
| Meerdelig | Nee |
| Systeemgebonden | Nee |
| Nom. diameter aansluiting 1 | DN 10 |
| Uitwendige buisdiameter aansluiting 1 | 12mm |
| Uitwendige buisdiameter aansluiting 1 (imperial) | 0,47" |
| Wanddikte aansluiting 1 | 1,1mm |
| Aansluiting 1 | Insteek (push-fitting) |
| Nom. diameter aansluiting 2 | DN 10 |
| Uitwendige buisdiameter aansluiting 2 | 12mm |
| Uitwendige buisdiameter aansluiting 2 (imperial) | 0,47" |
| Wanddikte aansluiting 2 | 1,1mm |
| Aansluiting 2 | Insteek (push-fitting) |
| Nom. diameter aansluiting 3 | DN 10 |
| Uitwendige buisdiameter aansluiting 3 | 15mm |
| Uitwendige buisdiameter aansluiting 3 (imperial) | 0,59" |
| Wanddikte aansluiting 3 | 1,2mm |
| Aansluiting 3 | Insteek (push-fitting) |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Grijs |
| Lengte aansluiting 1 | 29mm |
| Lengte aansluiting 1 (imperial) | 1,14" |
| Werkende lengte aansluiting 1 | 5mm |
| Werkende lengte aansluiting 1 (imperial) | 0,2" |
| Hoge treksterkte | Ja |
| Lengte aansluiting 2 | 32mm |
| Lengte aansluiting 2 (imperial) | 1,26" |
| Werkende lengte aansluiting 2 | 8mm |
| Werkende lengte aansluiting 2 (imperial) | 0,31" |
| Lengte aansluiting 3 | 33mm |
| Lengte aansluiting 3 (imperial) | 1,3" |
| Werkende lengte aansluiting 3 | 9mm |
| Werkende lengte aansluiting 3 (imperial) | 0,35" |
| Mediumtemperatuur (continu) | -24°C - 95°C |
| Mediumtemperatuur (continu) (imperial) | -11,2°F - 203°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met thermische isolatie | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
