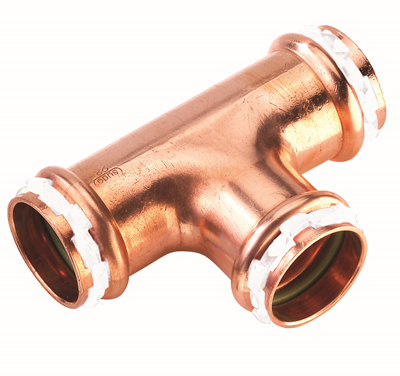

VSH SudoPress Koper Solar T-stuk (3 x press)

groep: SPS5130V

De VSH SudoPress SPS5130V is een T-koppeling met 3 pers aansluitingen. De koppeling is uitgerust met FPM o-ringen voor betere prestaties bij hoge temperaturen. De ideale keuze voor solar-systemen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • FPM o-ringen
  • Tmax: 180°C
  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

solar installatie

solar installatie

vacuüm

vacuüm

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

geen certificaten beschikbaar

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

artikelnummer

6674507

size

15

d1

15,0

DN1

DN12

l1

38

z1

16

d2

15,0

DN2

DN12

l2

38

z2

16

d3

15,0

DN3

DN12

l3

38

z3

16

artikelnummer

6674511

size

18

d1

18,0

DN1

DN15

l1

40

z1

18

d2

18,0

DN2

DN15

l2

40

z2

18

d3

18,0

DN3

DN15

l3

40

z3

18

artikelnummer

6674513

size

22

d1

22,0

DN1

DN20

l1

43

z1

20

d2

22,0

DN2

DN20

l2

43

z2

20

d3

22,0

DN3

DN20

l3

43

z3

20

technical drawing for product

karakteristieken

kleur

koper

materialen

koper (CW024A (UNS C12200))

afwerking

geen

vorm

T-stuk (90º)

verbinding

press (V), Press (V)

afdichting

FPM

algemeen

productgroep

fittingen

ETIM klasse

EC003025 Fitting met 3 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

SudoPress Koper Solar

type

SPS5130V

UNSPS

40174607

label

waarde

label

Materiaal aansluiting 1

waarde

Koper

label

Kwaliteitsklasse aansluiting 1

waarde

Cu-DHP (CW024A)

label

Oppervlaktebescherming aansluiting 1

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 1

waarde

Onbehandeld

label

Materiaal aansluiting 2

waarde

Koper

label

Oppervlaktebescherming aansluiting 2

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 2

waarde

Onbehandeld

label

Materiaal aansluiting 3

waarde

Koper

label

Kwaliteitsklasse aansluiting 3

waarde

Cu-DHP (CW024A)

label

Oppervlaktebescherming aansluiting 3

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 3

waarde

Onbehandeld

label

Model

waarde

T-stuk

label

Hoek

waarde

90°

label

Verlopend

waarde

Nee

label

Meerdelig

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

V

label

Aansluiting 2

waarde

Persmof

label

Contourcode aansluiting 2

waarde

V

label

Aansluiting 3

waarde

Persmof

label

Contourcode aansluiting 3

waarde

V

label

Druktrap klasse flens

waarde

PN 16

label

Materiaal afdichting

waarde

Fluorelastomeer rubber (FPM/FKM)

label

Hoofdkleur fitting

waarde

Koper

label

Hoge treksterkte

waarde

Ja

label

Max. werkdruk bij 20°C

waarde

10bar

label

Max. werkdruk bij 20°C (imperial)

waarde

145,04psi

label

Mediumtemperatuur (continu)

waarde

-20°C - 180°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 356°F

label

Met pakkingen

waarde

Nee

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

Met stootnok/-rand

waarde

Ja

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Ja

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee
