SPG5130V

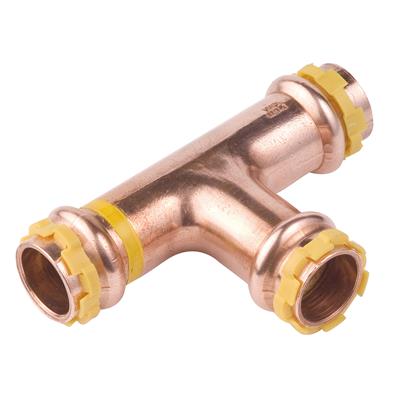

De VSH SudoPress SPG5130V is een T-stuk met 3 pers aansluitingen, geschikt voor Gas. De gele Visu-Control® ring en markering op de fitting zorgen voor een duidelijke identificatie van het systeem. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6674437 | 12 | 0,07 kg | 75x45x20 mm | zak (5 st) | 03430651363648 |
| 6674439 | 14 | 0,08 kg | 77x44x22 mm | zak (5 st) | 03430651363655 |
| 6674448 | 15 | 0,09 kg | 30x23x18 mm | zak (10 st) | 03430651363679 |
| 6674450 | 16 | 0,09 kg | 77x46x24 mm | zak (5 st) | 03430651363686 |
| 6674459 | 18 | 0,11 kg | 85x60x25 mm | zak (10 st) | 03430651363693 |
| 6674461 | 22 | 0,15 kg | 100x65x35 mm | zak (5 st) | 03430651363709 |
| 6674470 | 28 | 0,2 kg | 100x70x45 mm | zak (5 st) | 03430651363723 |
| 6674481 | 35 | 0,27 kg | 130x100x60 mm | zak (1 st) | 03430650363731 |
| 6674492 | 42 | 0,52 kg | 150x105x50 mm | zak (1 st) | 03430650363748 |
| 6674503 | 54 | 0,72 kg | 160x110x110 mm | zak (1 st) | 03430650363755 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6674437 | 12 | 12,0 | DN10 | 36 | 18 | 12,0 | DN10 | 36 | 18 | 12,0 | DN10 | 36 | 18 |
| 6674439 | 14 | 14,0 | DN12 | 39 | 17 | 14,0 | DN12 | 33 | 20 | 14,0 | DN12 | 39 | 20 |
| 6674448 | 15 | 15,0 | DN12 | 38 | 16 | 15,0 | DN12 | 38 | 16 | 15,0 | DN12 | 38 | 16 |
| 6674450 | 16 | 16,0 | DN12 | 39 | 17 | 16,0 | DN12 | 34 | 20 | 16,0 | DN12 | 39 | 17 |
| 6674459 | 18 | 18,0 | DN15 | 40 | 18 | 18,0 | DN15 | 40 | 18 | 18,0 | DN15 | 40 | 18 |
| 6674461 | 22 | 22,0 | DN20 | 43 | 20 | 22,0 | DN20 | 43 | 20 | 22,0 | DN20 | 43 | 20 |
| 6674470 | 28 | 28,0 | DN25 | 47 | 23 | 28,0 | DN25 | 47 | 23 | 28,0 | DN25 | 47 | 23 |
| 6674481 | 35 | 35,0 | DN32 | 52 | 27 | 35,0 | DN32 | 52 | 27 | 35,0 | DN32 | 52 | 27 |
| 6674492 | 42 | 42,0 | DN40 | 66 | 30 | 42,0 | DN40 | 66 | 30 | 42,0 | DN40 | 66 | 30 |
| 6674503 | 54 | 54,0 | DN50 | 76 | 35 | 54,0 | DN50 | 76 | 35 | 54,0 | DN50 | 76 | 35 |
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | T-stuk (90º) |
| verbinding | press (V), Press (V) |
| afdichting | HNBR |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | SudoPress Koper Gas |
| type | SPG5130V |
| UNSPS | 40174607 |
 SPG5130V afbeelding |
jpg | download |
VSH SudoPress Copper ATG-Sert 001 certificaten |
download | |
VSH SudoPress Copper ATG-Sert 002 certificaten |
download | |
VSH SudoPress Copper GASTEC certificaten |
download | |
VSH SudoPress Copper Gas ARGB-KVBG certificaten |
download | |
VSH SudoPress Copper Gas Gastec H2 certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
VSH XPress Copper DVGW Gas certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Koper |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Materiaal aansluiting 3 | Koper |
| Kwaliteitsklasse aansluiting 3 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 3 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 3 | Geen (onbehandeld) |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Nee |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | V |
| Aansluiting 3 | Persmof |
| Contourcode aansluiting 3 | V |
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6674899 | VSH SudoPress Koper Gas O-ring HNBR F 12 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580002 | Novopress bek PB1 V12 |
 |
6580068 | Novopress bek PB2 V12 |
|
6674901 | VSH SudoPress Koper Gas O-ring HNBR F 15 |
|
6580013 | Novopress bek PB1 V15 |
|
6580079 | Novopress bek PB2 V15 |
|
6674910 | VSH SudoPress Koper Gas O-ring HNBR F 18 |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6674921 | VSH SudoPress Koper Gas O-ring HNBR F 22 |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
|
6674932 | VSH SudoPress Koper Gas O-ring HNBR F 28 |
|
6580046 | Novopress bek PB1 V28 |
|
6580101 | Novopress bek PB2 V28 |
|
6674943 | VSH SudoPress Koper Gas O-ring HNBR F 35 |
 |
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6580112 | Novopress bek PB2 V35 |
|
6580057 | Novopress bek PB1 V35 |
|
6674954 | VSH SudoPress Koper Gas O-ring HNBR F 42 |
|
6580123 | Novopress bek PB2 V42 |
|
6580156 | Novopress ketting snap on V42 |
|
6674965 | VSH SudoPress Koper Gas O-ring HNBR F 54 |
|
6580134 | Novopress bek PB2 V54 |
|
6580167 | Novopress ketting snap on V54 |
|
6674902 | VSH SudoPress Koper Gas O-ring HNBR F 14 |
|
6580266 | Novopress bek PB1 V14 |
|
6580288 | Novopress bek PB2 V14 |
|
6674903 | VSH SudoPress Koper Gas O-ring HNBR F 16 |
|
6580277 | Novopress bek PB1 V16 |
|
6580299 | Novopress bek PB2 V16 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6674899 | VSH SudoPress Koper Gas O-ring HNBR F 12 | 3 |
|
6674902 | VSH SudoPress Koper Gas O-ring HNBR F 14 | 3 |
|
6674901 | VSH SudoPress Koper Gas O-ring HNBR F 15 | 3 |
|
6674903 | VSH SudoPress Koper Gas O-ring HNBR F 16 | 3 |
|
6674910 | VSH SudoPress Koper Gas O-ring HNBR F 18 | 3 |
|
6674921 | VSH SudoPress Koper Gas O-ring HNBR F 22 | 3 |
|
6674932 | VSH SudoPress Koper Gas O-ring HNBR F 28 | 3 |
|
6674943 | VSH SudoPress Koper Gas O-ring HNBR F 35 | 3 |
|
6674954 | VSH SudoPress Koper Gas O-ring HNBR F 42 | 3 |
|
6674965 | VSH SudoPress Koper Gas O-ring HNBR F 54 | 3 |
