SPG5130RVR

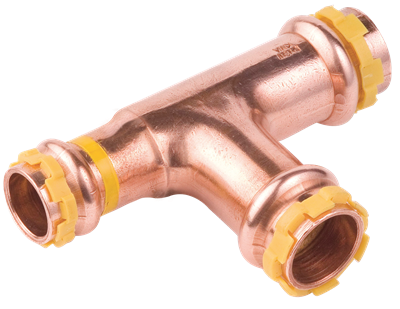

De VSH SudoPress SPG5130RVR is een verloop T-stuk met 3 pers aansluitingen, geschikt voor Gas. De gele Visu-Control® ring en markering op de fitting zorgen voor een duidelijke identificatie van het systeem. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6674261 | 15x12x12 | 0,09 kg | 80x55x25 mm | zak (5 st) | 03430651362757 |
| 6674283 | 15x15x12 | 0,09 kg | 80x50x25 mm | zak (5 st) | 03430651362771 |
| 6674287 | 16x14x14 | 0,1 kg | 82x24x53 mm | zak (5 st) | 03430651362795 |
| 6674291 | 16x16x14 | 0,1 kg | 77x46x24 mm | zak (5 st) | 03430651362818 |
| 6674327 | 22x15x15 | 0,13 kg | 75x60x30 mm | zak (5 st) | 03430651362894 |
| 6674351 | 22x22x15 | 0,14 kg | 95x65x25 mm | zak (5 st) | 03430651362948 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6674261 | 15x12x12 | 15,0 | DN12 | 38 | 16 | 12,0 | DN10 | 37 | 19 | 12,0 | DN10 | 37 | 19 |
| 6674283 | 15x15x12 | 15,0 | DN12 | 38 | 16 | 15,0 | DN12 | 38 | 16 | 12,0 | DN10 | 37 | 19 |
| 6674287 | 16x14x14 | 16,0 | DN12 | 41 | 19 | 14,0 | DN12 | 41 | 19 | 14,0 | DN12 | 41 | 19 |
| 6674291 | 16x16x14 | 16,0 | DN12 | 39 | 17 | 16,0 | DN12 | 34 | 12 | 14,0 | DN12 | 39 | 17 |
| 6674327 | 22x15x15 | 22,0 | DN20 | 41 | 18 | 15,0 | DN12 | 45 | 23 | 15,0 | DN12 | 44 | 22 |
| 6674351 | 22x22x15 | 22,0 | DN20 | 43 | 20 | 22,0 | DN20 | 43 | 20 | 15,0 | DN12 | 43 | 21 |
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | T-stuk, verloop (90º) |
| verbinding | press (V), Press (V) |
| afdichting | HNBR |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 74122000 |
| land van oorsprong | Frankrijk |
| merk | VSH |
| serie | SudoPress Koper Gas |
| type | SPG5130RVR |
| UNSPS | 40174607 |
 SPG5130RVR afbeelding |
png | download |
VSH SudoPress Copper ATG-Sert 001 certificaten |
download | |
VSH SudoPress Copper ATG-Sert 002 certificaten |
download | |
VSH SudoPress Copper GASTEC certificaten |
download | |
VSH SudoPress Copper Gas ARGB-KVBG certificaten |
download | |
VSH SudoPress Copper Gas Gastec H2 certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
VSH XPress Copper DVGW Gas certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Koper |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Materiaal aansluiting 3 | Koper |
| Kwaliteitsklasse aansluiting 3 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 3 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 3 | Geen (onbehandeld) |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Ja |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | V |
| Wanddikte aansluiting 3 | 1,35mm |
| Aansluiting 3 | Persmof |
| Contourcode aansluiting 3 | V |
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6674899 | VSH SudoPress Koper Gas O-ring HNBR F 12 |
|
6674901 | VSH SudoPress Koper Gas O-ring HNBR F 15 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580002 | Novopress bek PB1 V12 |
 |
6580068 | Novopress bek PB2 V12 |
|
6580013 | Novopress bek PB1 V15 |
|
6580079 | Novopress bek PB2 V15 |
|
6674921 | VSH SudoPress Koper Gas O-ring HNBR F 22 |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
|
6674902 | VSH SudoPress Koper Gas O-ring HNBR F 14 |
|
6674903 | VSH SudoPress Koper Gas O-ring HNBR F 16 |
|
6580266 | Novopress bek PB1 V14 |
|
6580288 | Novopress bek PB2 V14 |
|
6580277 | Novopress bek PB1 V16 |
|
6580299 | Novopress bek PB2 V16 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6674899 | VSH SudoPress Koper Gas O-ring HNBR F 12 | 2 |
|
6674902 | VSH SudoPress Koper Gas O-ring HNBR F 14 | 2 |
|
6674901 | VSH SudoPress Koper Gas O-ring HNBR F 15 | 1 |
|
6674903 | VSH SudoPress Koper Gas O-ring HNBR F 16 | 1 |
|
6674921 | VSH SudoPress Koper Gas O-ring HNBR F 22 | 1 |
