SPG4243GV

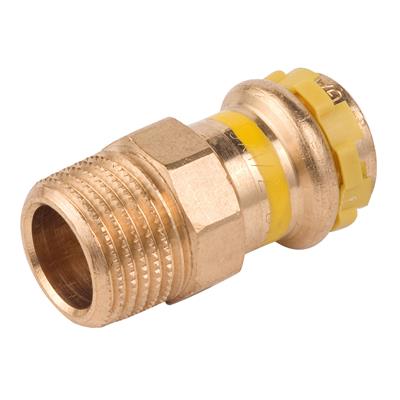

De VSH SudoPress SPG4243GV is een rechte overgangskoppeling met een pers en een buitendraad aansluiting, geschikt voor Gas. De gele Visu-Control® ring en markering op de fitting zorgen voor een duidelijke identificatie van het systeem. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6671860 | 14xR3/8 | 0,04 kg | 40x24x24 mm | zak (5 st) | 03430651359276 |
| 6671856 | 14xR1/2 | 0,05 kg | 45x25x25 mm | zak (5 st) | 03430651359252 |
| 6673678 | 15xR1/2" | 0,05 kg | 45x30x30 mm | zak (5 st) | 03430651359283 |
| 6673689 | 15xR3/4" | 0,06 kg | 150x100x30 mm | zak (5 st) | 03430651359290 |
| 6673692 | 16xR1/2 | 0,05 kg | 45x28x28 mm | zak (5 st) | 03430651359306 |
| 6673694 | 16xR3/4 | 0,08 kg | 49x32x32 mm | zak (5 st) | 03430651359313 |
| 6673691 | 18xR1/2" | 0,05 kg | 50x30x30 mm | zak (5 st) | 03430651359320 |
| 6673700 | 18xR3/4" | 0,06 kg | 50x30x30 mm | zak (5 st) | 03430651359337 |
| 6673711 | 22xR1/2" | 0,06 kg | 50x30x30 mm | zak (5 st) | 03430651359351 |
| 6673722 | 22xR3/4" | 0,07 kg | 50x30x30 mm | zak (5 st) | 03430651359368 |
| 6673634 | 22xR1" | 0,09 kg | 55x35x35 mm | zak (5 st) | 03430651359344 |
| 6673645 | 28xR1" | 0,11 kg | 55x40x40 mm | zak (5 st) | 03430651359375 |
| 6673744 | 28xR1 1/4" | 0,18 kg | 65x45x45 mm | zak (5 st) | 03430651359382 |
| 6673733 | 28xR3/4" | 0,08 kg | 60x50x50 mm | zak (5 st) | 03430651359399 |
| 6673656 | 35xR1" | 0,14 kg | 60x55x50 mm | zak (1 st) | 03430650359406 |
| 6673766 | 35xR1 1/4" | 0,17 kg | 60x45x40 mm | zak (1 st) | 03430650359420 |
| 6673755 | 35xR1 1/2" | 0,19 kg | 70x55x50 mm | zak (1 st) | 03430650359413 |
| 6673788 | 42xR1 1/4" | 0,21 kg | 80x65x55 mm | zak (1 st) | 03430650359444 |
| 6673777 | 42xR1 1/2" | 0,21 kg | 85x55x55 mm | zak (1 st) | 03430650359437 |
| 6673799 | 54xR1 1/2" | 0,28 kg | 90x90x70 mm | zak (1 st) | 03430650359451 |
| 6673667 | 54xR2" | 0,41 kg | 80x80x70 mm | zak (1 st) | 03430650359468 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 6671860 | 14xR3/8 | 14,0 | DN12 | 27 | 3 | 17,2 | 3/8" (DN10) | 11 | 20 |
| 6671856 | 14xR1/2 | 14,0 | DN12 | 27 | 3 | 21,3 | 1/2" (DN15) | 15 | 22 |
| 6673678 | 15xR1/2" | 15,0 | DN12 | 30 | 8 | 21,3 | 1/2" (DN15) | 15 | 22 |
| 6673689 | 15xR3/4" | 15,0 | DN12 | 30 | 8 | 26,9 | 3/4" (DN20) | 17 | 24 |
| 6673692 | 16xR1/2 | 16,0 | DN12 | 27 | 3 | 21,3 | 1/2" (DN15) | 15 | 22 |
| 6673694 | 16xR3/4 | 16,0 | DN12 | 27 | 3 | 26,9 | 3/4" (DN20) | 16 | 26 |
| 6673691 | 18xR1/2" | 18,0 | DN15 | 29 | 7 | 21,3 | 1/2" (DN15) | 12 | 24 |
| 6673700 | 18xR3/4" | 18,0 | DN15 | 30 | 8 | 26,9 | 3/4" (DN20) | 12 | 24 |
| 6673711 | 22xR1/2" | 22,0 | DN20 | 30 | 7 | 21,3 | 1/2" (DN15) | 12 | 29 |
| 6673722 | 22xR3/4" | 22,0 | DN20 | 31 | 8 | 26,9 | 3/4" (DN20) | 14 | 29 |
| 6673634 | 22xR1" | 22,0 | DN20 | 31 | 8 | 33,7 | 1" (DN25) | 14 | 30 |
| 6673645 | 28xR1" | 28,0 | DN25 | 32 | 8 | 33,7 | 1" (DN25) | 17 | 34 |
| 6673744 | 28xR1 1/4" | 28,0 | DN25 | 31 | 7 | 42,4 | 1 1/4" (DN32) | 22 | 38 |
| 6673733 | 28xR3/4" | 28,0 | DN25 | 32 | 8 | 26,9 | 3/4" (DN20) | 12 | 34 |
| 6673656 | 35xR1" | 35,0 | DN32 | 33 | 8 | 33,7 | 1" (DN25) | 12 | 35 |
| 6673766 | 35xR1 1/4" | 35,0 | DN32 | 33 | 8 | 42,4 | 1 1/4" (DN32) | 15 | 38 |
| 6673755 | 35xR1 1/2" | 35,0 | DN32 | 33 | 8 | 48,3 | 1 1/2" (DN40) | 21 | 43 |
| 6673788 | 42xR1 1/4" | 42,0 | DN40 | 41 | 5 | 42,4 | 1 1/4" (DN32) | 21 | 42 |
| 6673777 | 42xR1 1/2" | 42,0 | DN40 | 41 | 5 | 48,3 | 1 1/2" (DN40) | 21 | 43 |
| 6673799 | 54xR1 1/2" | 54,0 | DN50 | 47 | 6 | 48,3 | 1 1/2" (DN40) | 21 | 53 |
| 6673667 | 54xR2" | 54,0 | DN50 | 48 | 7 | 60,3 | 2" (DN50) | 26 | 60 |
| kleur | messing, brons |
|---|---|
| materialen | brons, messing (CW617N, EN CC499K) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | press (V), R - buitendraad gas conisch (BSPT) |
| afdichting | HNBR |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| land van oorsprong | Frankrijk |
| merk | VSH |
| serie | SudoPress Koper Gas |
| type | SPG4243GV |
| UNSPS | 40172507 |
SDS-VSH_SudoPress_Copper_brass data sheet |
download | |
SDS-VSH_SudoPress_Copper_gunmetal data sheet |
download | |
 SPG4243GV afbeelding |
jpg | download |
VSH SudoPress Copper ATG-Sert 001 certificaten |
download | |
VSH SudoPress Copper ATG-Sert 002 certificaten |
download | |
VSH SudoPress Copper GASTEC certificaten |
download | |
VSH SudoPress Copper Gas ARGB-KVBG certificaten |
download | |
VSH SudoPress Copper Gas Gastec H2 certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
VSH XPress Copper DVGW Gas certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6674921 | VSH SudoPress Koper Gas O-ring HNBR F 22 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580035 | Novopress bek PB1 V22 |
 |
6580090 | Novopress bek PB2 V22 |
|
6674932 | VSH SudoPress Koper Gas O-ring HNBR F 28 |
|
6580046 | Novopress bek PB1 V28 |
|
6580101 | Novopress bek PB2 V28 |
|
6674943 | VSH SudoPress Koper Gas O-ring HNBR F 35 |
 |
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6580112 | Novopress bek PB2 V35 |
|
6580057 | Novopress bek PB1 V35 |
|
6674965 | VSH SudoPress Koper Gas O-ring HNBR F 54 |
|
6580134 | Novopress bek PB2 V54 |
|
6580167 | Novopress ketting snap on V54 |
|
6674901 | VSH SudoPress Koper Gas O-ring HNBR F 15 |
|
6580013 | Novopress bek PB1 V15 |
|
6580079 | Novopress bek PB2 V15 |
|
6674910 | VSH SudoPress Koper Gas O-ring HNBR F 18 |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6674954 | VSH SudoPress Koper Gas O-ring HNBR F 42 |
|
6580123 | Novopress bek PB2 V42 |
|
6580156 | Novopress ketting snap on V42 |
|
6580266 | Novopress bek PB1 V14 |
|
6580288 | Novopress bek PB2 V14 |
|
6674902 | VSH SudoPress Koper Gas O-ring HNBR F 14 |
|
6580277 | Novopress bek PB1 V16 |
|
6580299 | Novopress bek PB2 V16 |
|
6674903 | VSH SudoPress Koper Gas O-ring HNBR F 16 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6674902 | VSH SudoPress Koper Gas O-ring HNBR F 14 | 1 |
|
6674901 | VSH SudoPress Koper Gas O-ring HNBR F 15 | 1 |
|
6674903 | VSH SudoPress Koper Gas O-ring HNBR F 16 | 1 |
|
6674910 | VSH SudoPress Koper Gas O-ring HNBR F 18 | 1 |
|
6674921 | VSH SudoPress Koper Gas O-ring HNBR F 22 | 1 |
|
6674932 | VSH SudoPress Koper Gas O-ring HNBR F 28 | 1 |
|
6674943 | VSH SudoPress Koper Gas O-ring HNBR F 35 | 1 |
|
6674954 | VSH SudoPress Koper Gas O-ring HNBR F 42 | 1 |
|
6674965 | VSH SudoPress Koper Gas O-ring HNBR F 54 | 1 |
