SP8433V

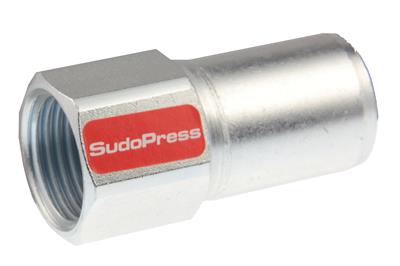

De VSH SudoPress SP8433V is een overgangskoppeling met een binnendraad aansluiting en een buiseinde. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6561951 | 12xRp1/2" | 0,05 kg | 49x28x28 mm | zak (10 st) | 08711985299625 |
| 6561962 | 15xRp1/2" | 0,05 kg | 51x28x28 mm | zak (5 st) | 08711985299632 |
| 6561973 | 18xRp1/2" | 0,06 kg | 50x28x28 mm | zak (5 st) | 08711985299649 |
| 6561984 | 18xRp3/4" | 0,08 kg | 53x35x35 mm | zak (5 st) | 08711985299656 |
| 6561995 | 22xRp1/2" | 0,06 kg | 50x28x28 mm | zak (5 st) | 08711985299663 |
| 6562006 | 22xRp3/4" | 0,08 kg | 53x35x35 mm | zak (5 st) | 08711985299670 |

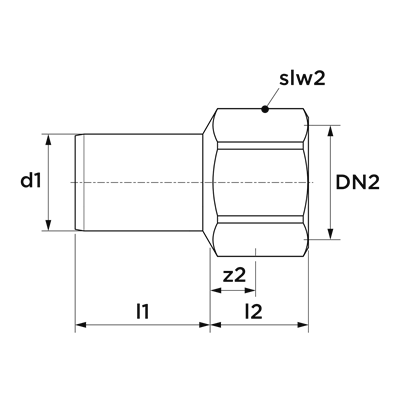

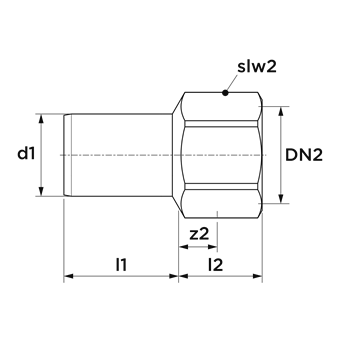

| artikelnummer | afmeting | d1 | DN1 | l1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 6561951 | 12xRp1/2" | 12,0 | DN10 | 25 | 21,3 | 1/2" (DN15) | 24 | 9 | 24 |
| 6561962 | 15xRp1/2" | 15,0 | DN12 | 28 | 21,3 | 1/2" (DN15) | 23 | 8 | 24 |
| 6561973 | 18xRp1/2" | 18,0 | DN15 | 28 | 21,3 | 1/2" (DN15) | 22 | 7 | 24 |
| 6561984 | 18xRp3/4" | 18,0 | DN15 | 28 | 26,9 | 3/4" (DN20) | 25 | 9 | 30 |
| 6561995 | 22xRp1/2" | 22,0 | DN20 | 29 | 21,3 | 1/2" (DN15) | 21 | 6 | 24 |
| 6562006 | 22xRp3/4" | 22,0 | DN20 | 29 | 26,9 | 3/4" (DN20) | 24 | 8 | 30 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | buiseind, Rp - binnendraad cilindrisch (BSPT) |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | SudoPress Staalverzinkt |
| type | SP8433V |
| UNSPS | 40172502 |
| SCIP | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD-VSH-SudoPress-Carbon Environmental Product Declaration |
download | |
SDS-VSH_SudoPress_Carbon data sheet |
download | |
 SP8433V afbeelding |
jpg | download |
VSH SudoPress Carbon CSTB certificaten |
download | |
VSH SudoPress Carbon RISE certificaten |
download | |
VSH_SudoPress_Carbon-SPF certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
