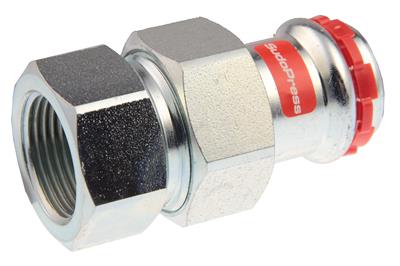

VSH SudoPress Staalverzinkt 3-delige overgang (press x buitendraad)

VSH SudoPress Staalverzinkt 3-delige overgang (press x buitendraad)

SP8330GV

De VSH SudoPress SP8330GV is een 3-delige overgangskoppeling met een pers en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

RISE SPF TSU
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6561511 15xRp1/2" 0,14 kg 68x35x35 mm zak (5 st) 03430651369671
6561522 18xRp1/2" 0,14 kg 70x35x35 mm zak (5 st) 03430651369688
6561533 22xRp3/4" 0,21 kg 79x42x42 mm zak (5 st) 03430651369695
6561544 28xRp1" 0,33 kg 91x53x53 mm zak (5 st) 03430651369701
6561555 35xRp1 1/4" 0,46 kg 100x60x60 mm zak (5 st) 03430651369718
6561566 42xRp1 1/2" 0,54 kg 114x67x67 mm zak (1 st) 03430650369726
6561577 54xRp2" 0,91 kg 140x87x87 mm zak (1 st) 03430650369733
afmetingen
artikelnummer afmeting d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2
6561511 15xRp1/2" 15,0 DN12 34 12 30 21,3 1/2" (DN15) 30 15 27
6561522 18xRp1/2" 18,0 DN15 35 13 30 21,3 1/2" (DN15) 30 15 27
6561533 22xRp3/4" 22,0 DN20 37 14 36 26,9 3/4" (DN20) 33 17 34
6561544 28xRp1" 28,0 DN25 38 14 46 33,7 1" (DN25) 34 15 42
6561555 35xRp1 1/4" 35,0 DN32 40 15 52 42,4 1 1/4" (DN32) 42 20 50
6561566 42xRp1 1/2" 42,0 DN40 47 11 58 48,3 1 1/2" (DN40) 42 20 55
6561577 54xRp2" 54,0 DN50 53 12 75 60,3 2" (DN50) 46 20 70
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen staal (St 34.2 (1.0034))
afwerking verzinkt
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht
verbinding press (V), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
algemeen

algemeen

productgroep fittingen (meerdelig)
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73079980
land van oorsprong Nederland
merk VSH
serie SudoPress Staalverzinkt
type SP8330GV
UNSPS 40174902
SCIP fc8a7776-129f-4bcf-803a-cdca5d6c21c6
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Staal
Kwaliteitsklasse aansluiting 1 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Staal
Kwaliteitsklasse aansluiting 2 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Vorm Recht
Uitvoering 3-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met pakkingen Ja
Afgedopt Nee
Met aansluitingsindicator Ja
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
Gecertificeerd volgens NF 545 Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee

verwant

accessoires

artikelnummer omschrijving
6558519 VSH SudoPress O-ring FPM LBP 15
6569816 VSH SudoPress O-ring EPDM LBP 15
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6340708 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 handbundel
6204682 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2
6209931 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) handbundel
6206277 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=3m)
6205155 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m)
6580013 Novopress bek PB1 V15
6580079 Novopress bek PB2 V15
6558521 VSH SudoPress O-ring FPM LBP 18
6569827 VSH SudoPress O-ring EPDM LBP 18
6340719 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 handbundel
6204693 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2
6205166 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m)
6206288 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=3m)
6209940 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) handbundel
6580024 Novopress bek PB1 V18
6580081 Novopress bek PB2 V18
6558530 VSH SudoPress O-ring FPM LBP 22
6569838 VSH SudoPress O-ring EPDM LBP 22
6340721 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 handbundel
6204704 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5
6205177 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m)
6206299 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=3m)
6209951 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) handbundel
6580035 Novopress bek PB1 V22
6580090 Novopress bek PB2 V22
6558541 VSH SudoPress O-ring FPM LBP 28
6569849 VSH SudoPress O-ring EPDM LBP 28
6340730 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 handbundel
6204715 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5
6205188 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m)
6206301 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=3m)
6209962 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) handbundel
6580046 Novopress bek PB1 V28
6580101 Novopress bek PB2 V28
6558552 VSH SudoPress O-ring FPM LBP 35
6569851 VSH SudoPress O-ring EPDM LBP 35
6340741 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5 handbundel
6204726 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5
6205199 VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m)
6206310 VSH SudoXPress Staalverzinkt buis 35x1,5 (l=3m)
6203923 VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m) handbundel
6580112 Novopress bek PB2 V35
6580057 Novopress bek PB1 V35
6558563 VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 42
6673348 VSH SudoPress O-ring EPDM LBP 42
6340752 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5 handbundel
6204737 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5
6205201 VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m)
6206321 VSH SudoXPress Staalverzinkt buis 42x1,5 (l=3m)
6203934 VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m) handbundel
6580123 Novopress bek PB2 V42
6580156 Novopress ketting snap on V42
6558574 VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 54
6569871 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54
6340763 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5 handbundel
6204748 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5
6205221 VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m)
6206332 VSH SudoXPress Staalverzinkt buis 54x1,5 (l=3m)
6203945 VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m) handbundel
6580134 Novopress bek PB2 V54
6580167 Novopress ketting snap on V54

bevat

artikelnummer omschrijving
6569816 VSH SudoPress O-ring EPDM LBP 15 1
6569827 VSH SudoPress O-ring EPDM LBP 18 1
6569838 VSH SudoPress O-ring EPDM LBP 22 1
6569849 VSH SudoPress O-ring EPDM LBP 28 1
6569851 VSH SudoPress O-ring EPDM LBP 35 1
6673348 VSH SudoPress O-ring EPDM LBP 42 1
6569871 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54 1
