SP8130GVM

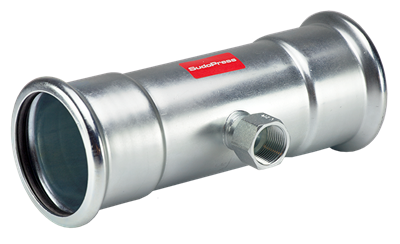

De VSH SudoPress SP8130GVM is een T-stuk met 2 pers aansluitingen en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6562699 | 66,7xRp3/4"x66,7 | 0,67 kg | 197x106x83 mm | zak (1 st) | 08711985325003 |
| 6562701 | 76,1xRp3/4"x76,1 | 0,96 kg | 230x129x95 mm | zak (2 st) | 08711985324365 |
| 6562710 | 88,9xRp3/4"x88,9 | 1,46 kg | 260x139x110 mm | zak (2 st) | 08711985324372 |
| 6562721 | 108xRp3/4"x108 | 1,83 kg | 310x160x133 mm | zak (2 st) | 08711985324389 |

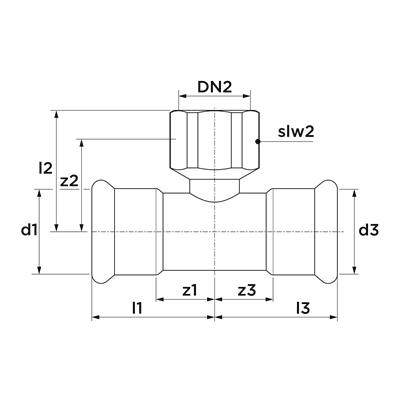

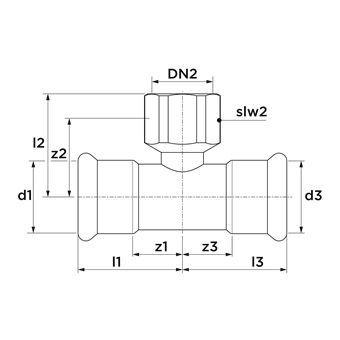

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6562699 | 66,7xRp3/4"x66,7 | 66,7 | DN65 | 99 | 49 | 26,9 | 3/4" (DN20) | 65 | 62 | 30 | 66,7 | DN65 | 99 | 49 |
| 6562701 | 76,1xRp3/4"x76,1 | 76,1 | DN65 | 115 | 60 | 26,9 | 3/4" (DN20) | 82 | 66 | 30 | 76,1 | DN65 | 115 | 60 |
| 6562710 | 88,9xRp3/4"x88,9 | 88,9 | DN80 | 130 | 67 | 26,9 | 3/4" (DN20) | 84 | 68 | 30 | 88,9 | DN80 | 130 | 67 |
| 6562721 | 108xRp3/4"x108 | 108,0 | DN100 | 155 | 78 | 26,9 | 3/4" (DN20) | 94 | 78 | 30 | 108,0 | DN100 | 155 | 78 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | T-stuk, verloop (90º) |
| verbinding | press (M), Rp - binnendraad cilindrisch (BSPT), Press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | SudoPress Staalverzinkt |
| type | SP8130GVM |
| UNSPS | 40174602 |
| SCIP | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD-VSH-SudoPress-Carbon Environmental Product Declaration |
download | |
SDS-VSH_SudoPress_Carbon data sheet |
download | |
 SP8130GVM afbeelding |
png | download |
VSH SudoPress Carbon CSTB certificaten |
download | |
 Diagram diagram |
png | download |
Installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Materiaal aansluiting 3 | Staal |
| Kwaliteitsklasse aansluiting 3 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 3 | Elektrolytisch verzinkt |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Ja |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Nom. diameter aansluiting 2 | 3/4" (20) |
| Uitwendige buisdiameter aansluiting 2 | 26,9mm |
| Uitwendige buisdiameter aansluiting 2 (imperial) | 1,06" |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Aansluiting 3 | Persmof |
| Contourcode aansluiting 3 | M |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Grijs |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6562919 | VSH SudoPress O-ring EPDM LBP 66,7 |
 |
6562952 | VSH SudoPress O-ring FPM LBP 66,7 |
 |
6204836 | VSH SudoXPress Staalverzinkt buis 66,7x1,5 (l=6m) |
|
6208972 | VSH SudoXPress Staalverzinkt buis 66,7x1,5 (l=6m) handbundel |
|
6562921 | VSH SudoPress O-ring EPDM LBP 76,1 |
|
6562963 | VSH SudoPress O-ring FPM LBP 76,1 |
|
6204803 | VSH SudoXPress Staalverzinkt buis 76,1x2,0 (l=6m) |
|
6203956 | VSH SudoXPress Staalverzinkt buis 76,1x2,0 (l=6m) handbundel |
|
6562930 | VSH SudoPress O-ring EPDM LBP 88,9 |
|
6562974 | VSH SudoPress O-ring FPM LBP 88,9 |
|
6203967 | VSH SudoXPress Staalverzinkt buis 88,9x2,0 (l=6m) handbundel |
|
6204814 | VSH SudoXPress Staalverzinkt buis 88,9x2,0 (l=6m) |
|
6562941 | VSH SudoPress O-ring EPDM LBP 108 |
|
6562985 | VSH SudoPress O-ring FPM LBP 108 |
|
6204825 | VSH SudoXPress Staalverzinkt buis 108x2,0 (l=6m) |
|
6203978 | VSH SudoXPress Staalverzinkt buis 108x2,0 (l=6m) handbundel |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6562919 | VSH SudoPress O-ring EPDM LBP 66,7 | 2 |
|
6562921 | VSH SudoPress O-ring EPDM LBP 76,1 | 2 |
|
6562930 | VSH SudoPress O-ring EPDM LBP 88,9 | 2 |
|
6562941 | VSH SudoPress O-ring EPDM LBP 108 | 2 |
