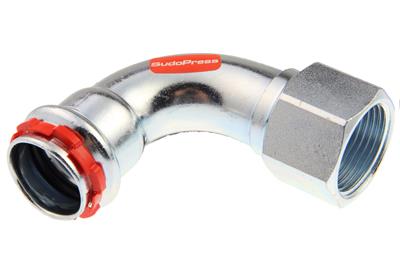

VSH SudoPress Staalverzinkt bocht 90° (press x binnendraad)

VSH SudoPress Staalverzinkt bocht 90° (press x binnendraad)

SP8090GV

De VSH SudoPress SP8090GV is een 90° overgangsbocht met een pers en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

RISE SPF TSU
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6560576 15xRp1/2" 0,07 kg 58x59x28 mm zak (5 st) 03430651368353
6560598 18xRp1/2" 0,08 kg 62x64x28 mm zak (5 st) 03430651368377
6560609 22xRp3/4" 0,12 kg 72x75x35 mm zak (5 st) 03430651368384
6563073 28xRp1 0,24 kg 86x95x46 mm zak (5 st) 08711985331363

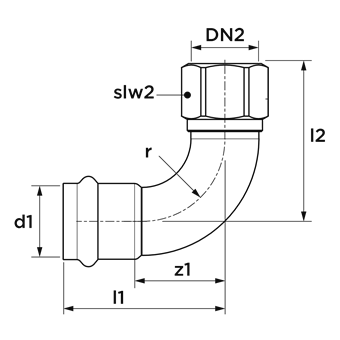

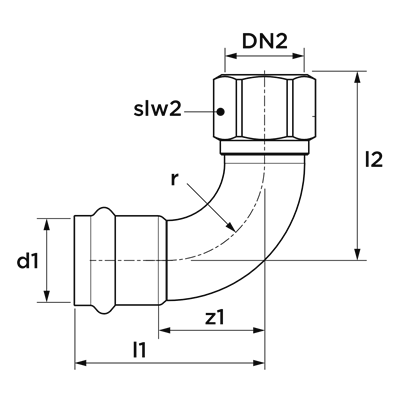

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 slw2 radius hoek
6560576 15xRp1/2" 15,0 DN12 44 22 21,3 1/2" (DN15) 48 33 24 18 90
6560598 18xRp1/2" 18,0 DN15 48 26 21,3 1/2" (DN15) 52 37 24 22 90
6560609 22xRp3/4" 22,0 DN20 55 32 26,9 3/4" (DN20) 59 43 30 27 90
6563073 28xRp1 28,0 DN25 63 29 33,7 1" (DN25) 76 57 40 34 90
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen staal (St 34.2 (1.0034))
afwerking verzinkt
producent Aalberts integrated piping systems B.V. (VSH)
vorm bocht (90º)
verbinding press (V), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73079980
merk VSH
serie SudoPress Staalverzinkt
type SP8090GV
UNSPS 40172802
SCIP fc8a7776-129f-4bcf-803a-cdca5d6c21c6
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Staal
Kwaliteitsklasse aansluiting 1 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Staal
Kwaliteitsklasse aansluiting 2 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Vorm Bocht
Uitvoering 1-delig
Bochthoek 90°
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Ja
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
Gecertificeerd volgens NF 545 Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee

verwant

accessoires

artikelnummer omschrijving
6558519 VSH SudoPress O-ring FPM LBP 15
6569816 VSH SudoPress O-ring EPDM LBP 15
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6340708 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 handbundel
6204682 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2
6209931 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) handbundel
6206277 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=3m)
6205155 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m)
6580013 Novopress bek PB1 V15
6580079 Novopress bek PB2 V15
6558521 VSH SudoPress O-ring FPM LBP 18
6569827 VSH SudoPress O-ring EPDM LBP 18
6340719 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 handbundel
6204693 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2
6205166 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m)
6206288 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=3m)
6209940 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) handbundel
6580024 Novopress bek PB1 V18
6580081 Novopress bek PB2 V18
6558530 VSH SudoPress O-ring FPM LBP 22
6569838 VSH SudoPress O-ring EPDM LBP 22
6340721 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 handbundel
6204704 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5
6205177 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m)
6206299 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=3m)
6209951 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) handbundel
6580035 Novopress bek PB1 V22
6580090 Novopress bek PB2 V22
6558541 VSH SudoPress O-ring FPM LBP 28
6569849 VSH SudoPress O-ring EPDM LBP 28
6340730 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 handbundel
6204715 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5
6205188 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m)
6206301 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=3m)
6209962 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) handbundel
6580046 Novopress bek PB1 V28
6580101 Novopress bek PB2 V28

bevat

artikelnummer omschrijving
6569816 VSH SudoPress O-ring EPDM LBP 15 1
6569827 VSH SudoPress O-ring EPDM LBP 18 1
6569838 VSH SudoPress O-ring EPDM LBP 22 1
6569849 VSH SudoPress O-ring EPDM LBP 28 1
