group: SP8040V

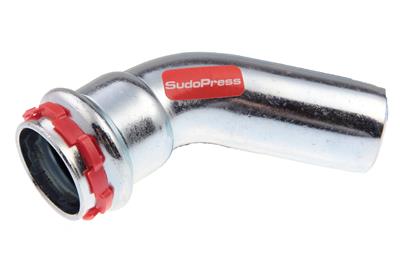

De VSH SudoPress SP8040V is een 45° bocht met een pers aansluiting en een buiseinde. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
verwarming
koeling
perslucht
solar installatie
vacuüm
gebouwinstallaties
industrie
RISE
SPF
TSU
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6560721 | 15xØ15 | 0,04 kg | 41x50x23 mm | zak (10 st) | 03430651368162 |
| 6560730 | 18xØ18 | 0,05 kg | 45x53x26 mm | zak (10 st) | 03430651368179 |
| 6560741 | 22xØ22 | 0,07 kg | 50x59x31 mm | zak (10 st) | 03430651368186 |
| 6560752 | 28xØ28 | 0,1 kg | 62x66x37 mm | zak (5 st) | 03430651368193 |
| 6560763 | 35xØ35 | 0,14 kg | 65x75x44 mm | zak (5 st) | 03430651368209 |
| 6560774 | 42xØ42 | 0,25 kg | 84x95x54 mm | zak (1 st) | 03430650368217 |
| 6560785 | 54xØ54 | 0,35 kg | 101x112x66 mm | zak (1 st) | 03430650368224 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | radius | hoek |
|---|---|---|---|---|---|---|---|---|---|---|
| 6560721 | 15xØ15 | 15,0 | DN12 | 34 | 12 | 15,0 | DN12 | 39 | 18 | 45 |
| 6560730 | 18xØ18 | 18,0 | DN15 | 36 | 14 | 18,0 | DN15 | 41 | 22 | 45 |
| 6560741 | 22xØ22 | 22,0 | DN20 | 39 | 16 | 22,0 | DN20 | 44 | 27 | 45 |
| 6560752 | 28xØ28 | 28,0 | DN25 | 48 | 24 | 28,0 | DN25 | 48 | 34 | 45 |
| 6560763 | 35xØ35 | 35,0 | DN32 | 48 | 23 | 35,0 | DN32 | 53 | 42 | 45 |
| 6560774 | 42xØ42 | 42,0 | DN40 | 63 | 27 | 42,0 | DN40 | 68 | 51 | 45 |
| 6560785 | 54xØ54 | 54,0 | DN50 | 74 | 33 | 54,0 | DN50 | 79 | 65 | 45 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | bocht (45º) |
| verbinding | press (V), buiseind |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | SudoPress Staalverzinkt |
| type | SP8040V |
| UNSPS | 40172802 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
download | |
 SP8040V afbeelding |
jpg | download |
VSH SudoPress Carbon CSTB certificaten |
download | |
VSH SudoPress Carbon RISE certificaten |
download | |
VSH SudoPress Carbon SPF certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 45° |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Verjongd spie/insteek eind |
| Hoofdkleur fitting | Grijs |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
 |
6569816 | VSH SudoPress O-ring EPDM LBP 15 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6340708 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 handbundel |
|
6204682 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 |
 |
6209931 | VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) handbundel |
|
6206277 | VSH SudoXPress Staalverzinkt buis 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) |
 |
6580013 | Novopress bek PB1 V15 |
 |
6580079 | Novopress bek PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 |
|
6340719 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 handbundel |
|
6204693 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 |
|
6205166 | VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress Staalverzinkt buis 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) handbundel |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 |
|
6340721 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 handbundel |
|
6204704 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 |
|
6205177 | VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) |
|
6206299 | VSH SudoXPress Staalverzinkt buis 22x1,5 (l=3m) |
|
6209951 | VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) handbundel |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 |
|
6340730 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 handbundel |
|
6204715 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 |
|
6205188 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) handbundel |
|
6580046 | Novopress bek PB1 V28 |
|
6580101 | Novopress bek PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-ring EPDM LBP 35 |
|
6340741 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5 handbundel |
|
6204726 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5 |
|
6205199 | VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress Staalverzinkt buis 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m) handbundel |
|
6580112 | Novopress bek PB2 V35 |
|
6580057 | Novopress bek PB1 V35 |
|
6558563 | VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-ring EPDM LBP 42 |
|
6340752 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5 handbundel |
|
6204737 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5 |
|
6205201 | VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress Staalverzinkt buis 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m) handbundel |
|
6580123 | Novopress bek PB2 V42 |
|
6580156 | Novopress ketting snap on V42 |
|
6558574 | VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 54 |
|
6569871 | VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54 |
|
6340763 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5 handbundel |
|
6204748 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5 |
|
6205221 | VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress Staalverzinkt buis 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m) handbundel |
|
6580134 | Novopress bek PB2 V54 |
|
6580167 | Novopress ketting snap on V54 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 | 1 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 | 1 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 | 1 |
|
6569851 | VSH SudoPress O-ring EPDM LBP 35 | 1 |
|
6673348 | VSH SudoPress O-ring EPDM LBP 42 | 1 |
|
6569871 | VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54 | 1 |
