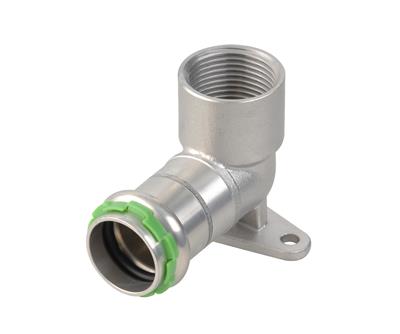

VSH SudoPress RVS muurplaat 90° (press x binnendraad)

VSH SudoPress RVS muurplaat 90° (press x binnendraad)

SP6471GV

De VSH SudoPress SP6471GV is een 90° muurplaat met een pers en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

DVGW Wasser KIWA ÖVGW Wasser RISE SVGW Wasser ÜA VA (ETA)
artikelnummer afmeting gewicht afmetingen verpakking gtin RSK
6551622 15xRp1/2" 0,1 kg 65x47x41 mm zak (5 st) 03430651367905 1446766
6551633 18xRp1/2" 0,12 kg 65x47x44 mm zak (5 st) 03430651367912 1446767
6551644 22xRp3/4" 0,15 kg 71x53x52 mm zak (5 st) 03430651367929 1446768

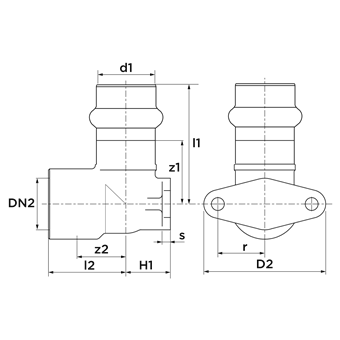

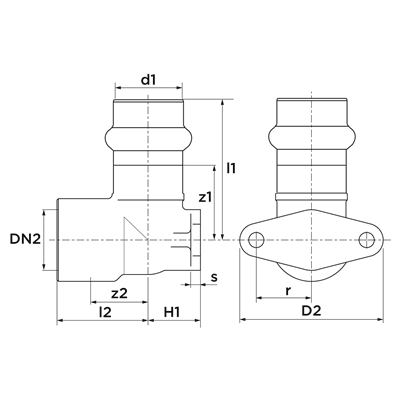

artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 D2 DN2 radius hoek
6551622 15xRp1/2" 15 (DN12) 50 28 DN12 21,3 (1/2" (DN15)) 28 13 46 1/2" (DN15) 17 180
6551633 18xRp1/2" 18 (DN15) 50 28 DN15 21,3 (1/2" (DN15)) 28 13 46 1/2" (DN15) 17 180
6551644 22xRp3/4" 22 (DN20) 53 30 DN20 26,9 (3/4" (DN20)) 33 17 52 3/4" (DN20) 20 180
zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent 8711985000009
vorm muurplaat (180º)
verbinding press (V), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003099 Muurplaat
intrastatnummer 73072910
land van oorsprong Nederland
merk VSH
serie SudoPress RVS
type SP6471GV
UNSPS 40172807
label waarde
ETIM klasse EC003099 Muurplaat
Materiaal behuizing Roestvaststaal (RVS)
Kwaliteitsklasse RVS 316 L (1.4404)
Oppervlaktebescherming Geen (onbehandeld)
Vorm Haaks
Systeemgebonden Ja
Aansluiting Persmof
Min. mediumtemperatuur (continu) -20°C
Min. mediumtemperatuur (continu) (imperial) -4°F
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Max. mediumtemperatuur (continu) 110°C
Max. mediumtemperatuur (continu) (imperial) 230°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Contourcode V
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee

accessoires

artikelnummer omschrijving
6192406 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 handbundel
6194001 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0
6193077 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0 handbundel
6193407 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) handbundel
6117914 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m)
6192417 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 handbundel
6194012 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0
6196003 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0 handbundel
6193418 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0
6118079 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) handbundel
6117925 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m)
6192428 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 handbundel
6194023 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2
6196014 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2 handbundel
6193429 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) handbundel
6117936 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m)
6569816 VSH SudoPress O-ring EPDM LBP 15
6569827 VSH SudoPress O-ring EPDM LBP 18
6569838 VSH SudoPress O-ring EPDM LBP 22
6558519 VSH SudoPress O-ring FPM LBP 15
6558521 VSH SudoPress O-ring FPM LBP 18
6558530 VSH SudoPress O-ring FPM LBP 22
6580013 Novopress bek PB1 V15
6580024 Novopress bek PB1 V18
6580035 Novopress bek PB1 V22
6580079 Novopress bek PB2 V15
6580081 Novopress bek PB2 V18
6580090 Novopress bek PB2 V22
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54

bevat

artikelnummer omschrijving
6569816 VSH SudoPress O-ring EPDM LBP 15 1
6569827 VSH SudoPress O-ring EPDM LBP 18 1
6569838 VSH SudoPress O-ring EPDM LBP 22 1
