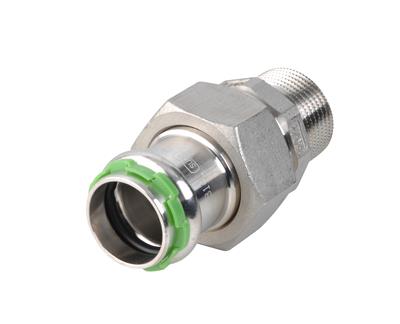

SP6331GV
De VSH SudoPress SP6331GV is een 3-delige overgangskoppeling met een pers en een buitendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
---|---|---|---|---|---|
6550885 | 15xR1/2" | 0,12 kg | 68x35x35 mm | zak (5 st) | 03430651367721 |
6550896 | 15xR3/4" | 0,15 kg | 68x35x35 mm | zak (5 st) | 03430651367738 |
6550907 | 18xR1/2" | 0,12 kg | 70x35x35 mm | zak (5 st) | 03430651367745 |
6550918 | 18xR3/4" | 0,15 kg | 70x35x35 mm | zak (5 st) | 03430651367752 |
6550929 | 22xR1/2" | 0,18 kg | 80x43x43 mm | zak (5 st) | 03430651367776 |
6550931 | 22xR3/4" | 0,11 kg | 80x43x43 mm | zak (5 st) | 03430651367783 |
6550940 | 22xR1" | 0,24 kg | 80x43x43 mm | zak (5 st) | 03430651367769 |
6550951 | 28xR1" | 0,3 kg | 91x53x53 mm | zak (5 st) | 03430651367790 |
6550962 | 35xR1 1/4" | 0,38 kg | 100x60x60 mm | zak (5 st) | 03430650367807 |
6550973 | 42xR1 1/2" | 0,48 kg | 114x67x67 mm | zak (1 st) | 03430650367814 |
6550984 | 54xR2" | 0,8 kg | 140x87x87 mm | zak (1 st) | 03430650367821 |

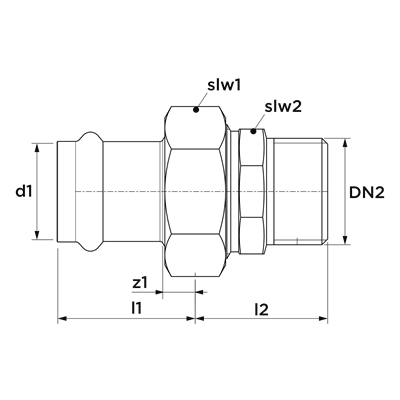

artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | slw2 |
---|---|---|---|---|---|---|---|---|---|---|
6550885 | 15xR1/2" | 15,0 | DN12 | 34 | 12 | 30 | 21,3 | 1/2" (DN15) | 33 | 25 |
6550896 | 15xR3/4" | 15,0 | DN12 | 34 | 12 | 30 | 26,9 | 3/4" (DN20) | 36 | 32 |
6550907 | 18xR1/2" | 18,0 | DN15 | 35 | 13 | 30 | 21,3 | 1/2" (DN15) | 33 | 25 |
6550918 | 18xR3/4" | 18,0 | DN15 | 35 | 13 | 30 | 26,9 | 3/4" (DN20) | 36 | 32 |
6550929 | 22xR1/2" | 22,0 | DN20 | 37 | 14 | 37 | 21,3 | 1/2" (DN15) | 33 | 25 |
6550931 | 22xR3/4" | 22,0 | DN20 | 37 | 14 | 37 | 26,9 | 3/4" (DN20) | 38 | 32 |
6550940 | 22xR1" | 22,0 | DN20 | 37 | 14 | 37 | 33,7 | 1" (DN25) | 42 | 39 |
6550951 | 28xR1" | 28,0 | DN25 | 38 | 14 | 46 | 33,7 | 1" (DN25) | 42 | 39 |
6550962 | 35xR1 1/4" | 35,0 | DN32 | 40 | 15 | 52 | 42,4 | 1 1/4" (DN32) | 44 | 45 |
6550973 | 42xR1 1/2" | 42,0 | DN40 | 47 | 11 | 58 | 48,3 | 1 1/2" (DN40) | 44 | 51 |
6550984 | 54xR2" | 54,0 | DN50 | 53 | 12 | 75 | 60,3 | 2" (DN50) | 52 | 65 |
kleur | zilver |
---|---|
materialen | roestvaststaal (RVS 316 L (1.4404)) |
afwerking | geen |
producent | Aalberts integrated piping systems B.V. (VSH) |
vorm | recht, verloop |
verbinding | press (V), R - buitendraad gas conisch (BSPT) |
afdichting | EPDM |
productgroep | fittingen (meerdelig) |
---|---|
ETIM klasse | EC003024 Fitting met 2 aansluitingen |
intrastatnummer | 73072910 |
land van oorsprong | Nederland |
merk | VSH |
serie | SudoPress RVS |
type | SP6331GV |
UNSPS | 40174907 |
SP6331GV afbeelding |
jpg | download |
VSH SudoPress Stainless ETA certificaten |
download | |
VSH SudoPress stainless DVGW Water certificaten |
download | |
VSH SudoPress stainless KIWA certificaten |
download | |
VSH SudoPress stainless RISE certificaten |
download | |
VSH SudoPress stainless_SVGW_Water certificaten |
download | |
VSH_SudoPress_Stainless-SPF certificaten |
download | |
VSH_SudoPress_Stainless_OVGW certificaten |
download | |
Diagram diagram |
png | download |
VSH SudoPress stainless SVGW Water (FR) certificaten |
download | |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
label | waarde |
---|---|
ETIM klasse | EC003024 Fitting met 2 aansluitingen |
Materiaal aansluiting 1 | Roestvaststaal (RVS) |
Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
Materiaal aansluiting 2 | Roestvaststaal (RVS) |
Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
Vorm | Recht |
Uitvoering | 3-delig |
Excentrisch | Nee |
Systeemgebonden | Ja |
Aansluiting 1 | Persmof |
Contourcode aansluiting 1 | V |
Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
Hoofdkleur fitting | Grijs |
Druktrap klasse flens | PN 16 |
Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
Met stootnok/-rand | Ja |
Hoge treksterkte | Ja |
Mediumtemperatuur (continu) | -20°C - 110°C |
Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
Max. werkdruk bij 20°C | 16bar |
Max. werkdruk bij 20°C (imperial) | 232,06psi |
Met pakkingen | Nee |
Afgedopt | Nee |
Met aansluitingsindicator | Ja |
Met aftapper | Nee |
Met ontluchter | Nee |
FM keur | Nee |
LPCB keur | Nee |
ULC keur | Nee |
UL-keur | Nee |
VdS keur | Nee |
DVGW-keur voor gas | Nee |
DVGW-keur voor water | Ja |
Gecertificeerd volgens NF 545 | Nee |
KIWA-keur | Ja |
Gastec QA | Nee |
KOMO-keur | Nee |
