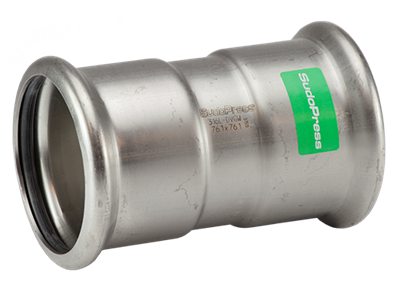

VSH SudoPress RVS rechte koppeling (2 x press)

SP6270VM

De VSH SudoPress SP6270VM is een rechte koppeling met 2 pers aansluitingen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

Leak Before Pressed-functie

voorzien van alle relevante keuren

duidelijke herkenning van materiaal en afmeting

assortiment

artikelnummer	afmeting	gewicht	afmetingen	verpakking	gtin
6552172	76,1	0,66 kg	142x94x94 mm	zak (4 st)	08711985323801
6552183	88,9	0,84 kg	163x109x109 mm	zak (4 st)	08711985323818
6552194	108	1,3 kg	192x133x133 mm	zak (2 st)	08711985323825

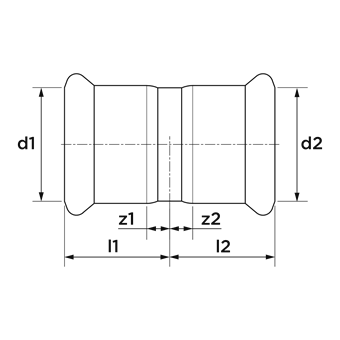

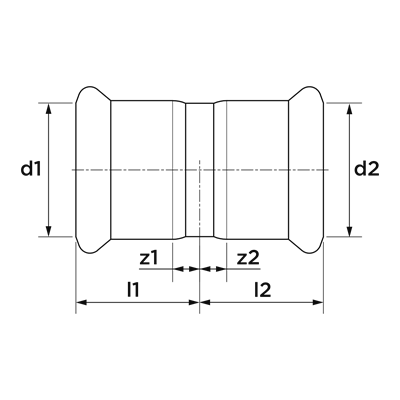

afmetingen

artikelnummer	afmeting	d1	DN1	l1	z1	d2	DN2	l2	z2
6552172	76,1	76,1	DN65	71	16	76,1	DN65	71	16
6552183	88,9	88,9	DN80	82	19	88,9	DN80	82	19
6552194	108	108,0	DN100	96	19	108,0	DN100	96	19

zie hierboven voor de afbeelding met afmetingen

karakteristieken

kleur	zilver
materialen	roestvaststaal (RVS 316 L (1.4404))
afwerking	geen
producent	Aalberts integrated piping systems B.V. (VSH)
vorm	recht
verbinding	press (M)
afdichting	EPDM

algemeen

productgroep	fittingen
ETIM klasse	EC003024 Fitting met 2 aansluitingen
intrastatnummer	73072980
merk	VSH
serie	SudoPress RVS
type	SP6270VM
UNSPS	40172607

downloads

EPD-VSH-SudoPress-Stainless Environmental Product Declaration	pdf	download
SP6270VM afbeelding	png	download
VSH SudoPress stainless_SVGW_Water certificaten	pdf	download
Diagram diagram	png	download
VSH SudoPress stainless SVGW Water (FR) certificaten	pdf	download
Installation instructions installatie- & onderhoudsdocument	pdf	download

ETIM

label	waarde
ETIM klasse	EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1	Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1	RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1	Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1	Geen (onbehandeld)
Materiaal aansluiting 2	Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2	RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2	Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2	Geen (onbehandeld)
Vorm	Recht
Uitvoering	1-delig
Verlopend	Nee
Excentrisch	Nee
Systeemgebonden	Ja
Wanddikte aansluiting 1	2mm
Aansluiting 1	Persmof
Contourcode aansluiting 1	M
Wanddikte aansluiting 2	2mm
Aansluiting 2	Persmof
Contourcode aansluiting 2	M
Hoofdkleur fitting	Grijs
Druktrap klasse flens	PN 16
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand	Ja
Hoge treksterkte	Ja
Mediumtemperatuur (continu)	-35°C - 135°C
Mediumtemperatuur (continu) (imperial)	-31°F - 275°F
Max. werkdruk bij 20°C	16bar
Max. werkdruk bij 20°C (imperial)	232,06psi
Met pakkingen	Nee
Afgedopt	Nee
Met aftapper	Nee
Met ontluchter	Nee
FM keur	Nee
LPCB keur	Nee
ULC keur	Nee
UL-keur	Nee
VdS keur	Nee
DVGW-keur voor gas	Nee
DVGW-keur voor water	Nee
Gecertificeerd volgens NF 545	Nee
KIWA-keur	Nee
Gastec QA	Nee
KOMO-keur	Nee
