VSH SudoPress RVS T-stuk buitendraad (press x buitendraad x press)

VSH SudoPress RVS T-stuk buitendraad (press x buitendraad x press)

SP6132GV

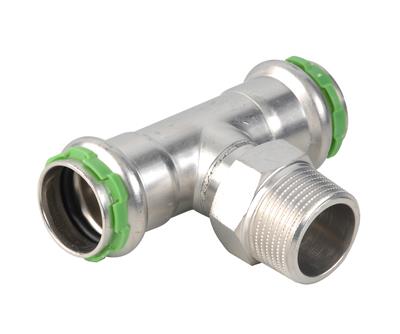

De VSH SudoPress SP6132GV is een T-stuk met 2 pers aansluitingen en een buitendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

DVGW Wasser KIWA ÖVGW Wasser RISE SPF SVGW Wasser ÜA VA (ETA)
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6551811 15xR1/2"x15 0,08 kg 76x50x25 mm zak (5 st) 03430651366878
6551820 18xR1/2"x18 0,09 kg 79x54x26 mm zak (5 st) 03430651366885
6551831 18xR3/4"x18 0,12 kg 79x58x32 mm zak (5 st) 03430651366892
6551842 22xR1/2"x22 0,12 kg 86x59x31 mm zak (5 st) 03430651366908
6551853 22xR3/4"x22 0,14 kg 86x63x32 mm zak (5 st) 03430651366915
6551864 28xR3/4"x28 0,17 kg 94x69x37 mm zak (5 st) 03430651366939
6551897 28xR1"x28 0,18 kg 94x71x37 mm zak (5 st) 03430650366923
6551875 35xR3/4"x35 0,21 kg 104x76x44 mm zak (5 st) 03430650366954
6551908 35xR1"x35 0,22 kg 104x78x44 mm zak (5 st) 03430650366947
6551886 42xR3/4"x42 0,32 kg 136x83x54 mm zak (1 st) 03430650366978
6551919 42xR1"x42 0,34 kg 136x85x54 mm zak (1 st) 03430650366961
6551921 54xR1"x54 0,46 kg 158x97x66 mm zak (1 st) 03430650366985

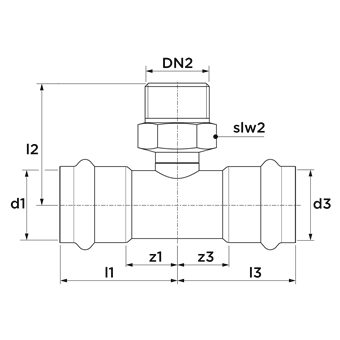

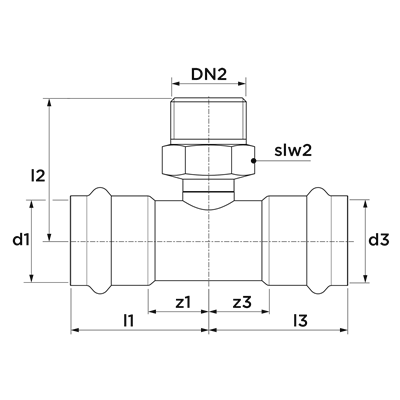

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 slw2 d3 DN3 l3 z3
6551811 15xR1/2"x15 15,0 DN12 38 16 0,0 1/2" (DN15) 39 22 15,0 DN12 38 16
6551820 18xR1/2"x18 18,0 DN15 39 17 21,3 1/2" (DN15) 41 22 18,0 DN15 39 17
6551831 18xR3/4"x18 18,0 DN15 39 17 26,9 3/4" (DN20) 45 28 18,0 DN15 39 17
6551842 22xR1/2"x22 22,0 DN20 43 20 21,3 1/2" (DN15) 44 22 22,0 DN20 43 20
6551853 22xR3/4"x22 22,0 DN20 43 20 26,9 3/4" (DN20) 47 28 22,0 DN20 43 20
6551864 28xR3/4"x28 28,0 DN25 47 23 26,9 3/4" (DN20) 50 28 28,0 DN25 47 23
6551897 28xR1"x28 28,0 DN25 47 23 33,7 1" (DN25) 53 34 28,0 DN25 47 23
6551875 35xR3/4"x35 35,0 DN32 52 27 26,9 3/4" (DN20) 54 28 35,0 DN32 52 27
6551908 35xR1"x35 35,0 DN32 52 27 33,7 1" (DN25) 56 34 35,0 DN32 52 27
6551886 42xR3/4"x42 42,0 DN40 68 32 26,9 3/4" (DN20) 56 28 42,0 DN40 68 32
6551919 42xR1"x42 42,0 DN40 68 32 33,7 1" (DN25) 59 34 42,0 DN40 68 32
6551921 54xR1"x54 54,0 DN50 79 38 33,7 1" (DN25) 65 34 54,0 DN50 79 38
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm T-stuk, verloop (90º)
verbinding press (V), R - buitendraad gas conisch (BSPT), Press (V)
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003025 Fitting met 3 aansluitingen
intrastatnummer 73072910
merk VSH
serie SudoPress RVS
type SP6132GV
UNSPS 40174607
downloads
ETIM
label waarde
ETIM klasse EC003025 Fitting met 3 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Materiaal aansluiting 3 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 3 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 3 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 3 Geen (onbehandeld)
Uitvoering T-stuk
Hoek 90°
Meerdelig Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Aansluiting 3 Persmof
Contourcode aansluiting 3 V
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Grijs
Hoge treksterkte Ja
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Met stootnok/-rand Ja
Afgedopt Nee
Met aansluitingsindicator Ja
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
