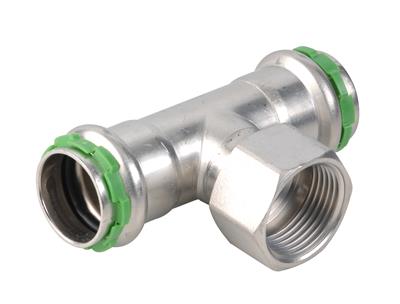

VSH SudoPress RVS T-stuk binnendraad (press x binnendraad x press)

VSH SudoPress RVS T-stuk binnendraad (press x binnendraad x press)

SP6130GV

De VSH SudoPress SP6130GV is een T-stuk met 2 pers aansluitingen en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

DVGW Wasser KIWA ÖVGW Wasser RISE SITAC SPF SVGW Wasser ÜA VA (ETA)
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6551094 15xRp1/2"x15 0,08 kg 76x45x24 mm zak (5 st) 03430651366496
6551105 18xRp1/2"x18 0,08 kg 79x46x24 mm zak (5 st) 03430651366502
6551655 18xRp3/4"x18 0,1 kg 79x50x30 mm zak (5 st) 03430651366519
6551116 22xRp1/2"x22 0,11 kg 86x53x31 mm zak (5 st) 03430651366526
6551127 22xRp3/4"x22 0,13 kg 86x55x31 mm zak (5 st) 03430651366533
6551138 28xRp1/2"x28 0,14 kg 94x59x37 mm zak (5 st) 03430651366540
6551149 28xRp3/4"x28 0,15 kg 94x61x37 mm zak (5 st) 03430651366564
6551666 28xRp1"x28 0,19 kg 94x65x38 mm zak (5 st) 03430650366558
6551151 35xRp1/2"x35 0,18 kg 104x66x44 mm zak (5 st) 03430650366572
6552832 35xRp3/4"x35 0,2 kg 104x71x44 mm zak (5 st) 08711985331257
6551182 35xRp1"x35" 0,22 kg 104x72x44 mm zak (5 st) 03430650366589
6551160 42xRp1/2"x42 0,29 kg 136x73x54 mm zak (1 st) 03430650366596
6551193 42xRp1"x42 0,38 kg 136x79x54 mm zak (1 st) 03430650366602
6551171 54xRp1/2"x54 0,43 kg 158x85x66 mm zak (1 st) 03430650366619
6551204 54xRp1"x54 0,46 kg 158x91x66 mm zak (1 st) 03430650366626

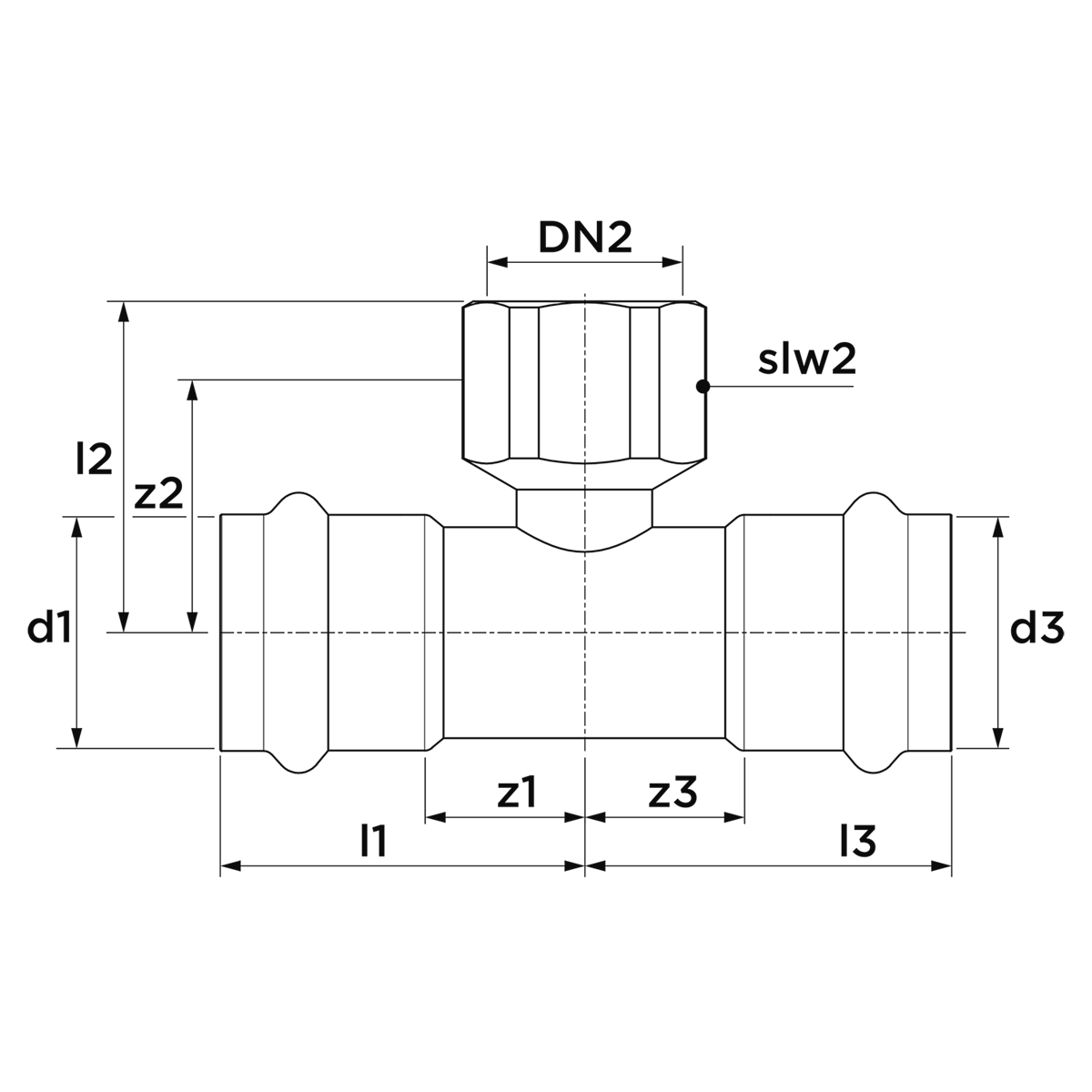

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 slw2 d3 DN3 l3 z3
6551094 15xRp1/2"x15 15,0 DN12 38 16 21,3 1/2" (DN15) 34 24 24 15,0 DN12 38 16
6551105 18xRp1/2"x18 18,0 DN15 39 17 21,3 1/2" (DN15) 35 25 24 18,0 DN15 39 17
6551655 18xRp3/4"x18 18,0 DN15 39 17 26,9 3/4" (DN20) 37 27 30 18,0 DN15 39 17
6551116 22xRp1/2"x22 22,0 DN20 43 20 21,3 1/2" (DN15) 37 27 24 22,0 DN20 43 20
6551127 22xRp3/4"x22 22,0 DN20 43 20 26,9 3/4" (DN20) 39 28 30 22,0 DN20 43 20
6551138 28xRp1/2"x28 28,0 DN25 47 23 21,3 1/2" (DN15) 40 30 24 28,0 DN25 47 23
6551149 28xRp3/4"x28 28,0 DN25 47 23 26,9 3/4" (DN20) 42 31 30 28,0 DN25 47 23
6551666 28xRp1"x28 28,0 DN25 47 23 33,7 1" (DN25) 46 33 38 28,0 DN25 47 23
6551151 35xRp1/2"x35 35,0 DN32 52 27 21,3 1/2" (DN15) 44 34 24 35,0 DN32 52 27
6552832 35xRp3/4"x35 35,0 DN32 52 27 26,9 3/4" (DN20) 49 32 30 35,0 DN32 52 27
6551182 35xRp1"x35" 35,0 DN32 52 27 33,7 1" (DN25) 50 37 38 35,0 DN32 52 27
6551160 42xRp1/2"x42 42,0 DN40 68 32 21,3 1/2" (DN15) 46 36 24 42,0 DN40 68 32
6551193 42xRp1"x42 42,0 DN40 68 32 33,7 1" (DN25) 52 39 38 42,0 DN40 68 32
6551171 54xRp1/2"x54 54,0 DN50 79 38 21,3 1/2" (DN15) 52 42 24 54,0 DN50 79 38
6551204 54xRp1"x54 54,0 DN50 79 38 33,7 1" (DN25) 58 45 38 54,0 DN50 79 38

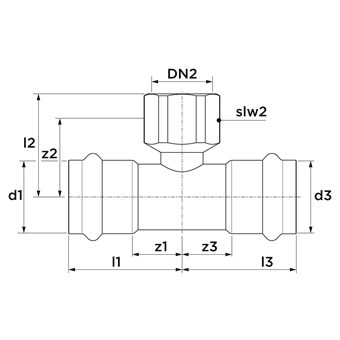

zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm T-stuk, verloop (90º)
verbinding press (V), Rp - binnendraad cilindrisch (BSPT), Press (V)
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003025 Fitting met 3 aansluitingen
intrastatnummer 73072910
merk VSH
serie SudoPress RVS
type SP6130GV
UNSPS 40174607
downloads
ETIM
label waarde
ETIM klasse EC003025 Fitting met 3 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Materiaal aansluiting 3 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 3 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 3 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 3 Geen (onbehandeld)
Uitvoering T-stuk
Hoek 90°
Meerdelig Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Aansluiting 3 Persmof
Contourcode aansluiting 3 V
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Grijs
Hoge treksterkte Ja
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Met stootnok/-rand Ja
Afgedopt Nee
Met aansluitingsindicator Ja
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee

verwant

accessoires

artikelnummer omschrijving
6192406 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 handbundel
6194001 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 (l=6m)
6193077 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0 handbundel
6193407 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) handbundel
6117914 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m)
6192417 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 handbundel
6194012 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 (l=6m)
6196003 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0 handbundel
6193418 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0
6118079 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) handbundel
6117925 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m)
6192428 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 handbundel
6194023 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 (l=6m)
6196014 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2 handbundel
6193429 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) handbundel
6117936 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m)
6192439 VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 handbundel
6194034 VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 (l=6m)
6196025 VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2 handbundel
6193431 VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) handbundel
6117947 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m)
6192441 VSH SudoXPress RVS buis 1.4521 (AISI444) 35x1,5 handbundel
6194045 VSH SudoXPress RVS buis 1.4521 (AISI444) 35x1,5 (l=6m)
6196036 VSH SudoXPress RVS buis 1.4301 (AISI304) 35x1,5 handbundel
6193440 VSH SudoXPress RVS buis 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m) handbundel
6117958 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m)
6673348 VSH SudoPress O-ring EPDM LBP 42
6192450 VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 handbundel
6194056 VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 (l=6m)
6196047 VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5 handbundel
6193451 VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) handbundel
6117969 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m)
6192461 VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 handbundel
6194067 VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 (l=6m)
6196058 VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5 handbundel
6193462 VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) handbundel
6117971 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m)
6569816 VSH SudoPress O-ring EPDM LBP 15
6569827 VSH SudoPress O-ring EPDM LBP 18
6569838 VSH SudoPress O-ring EPDM LBP 22
6569849 VSH SudoPress O-ring EPDM LBP 28
6569851 VSH SudoPress O-ring EPDM LBP 35
6569860 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 42
6569871 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54
6558519 VSH SudoPress O-ring FPM LBP 15
6558521 VSH SudoPress O-ring FPM LBP 18
6558530 VSH SudoPress O-ring FPM LBP 22
6558541 VSH SudoPress O-ring FPM LBP 28
6558552 VSH SudoPress O-ring FPM LBP 35
6558563 VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 42
6558574 VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 54
6580013 Novopress bek PB1 V15
6580024 Novopress bek PB1 V18
6580035 Novopress bek PB1 V22
6580046 Novopress bek PB1 V28
6580057 Novopress bek PB1 V35
6580123 Novopress bek PB2 V42
6580134 Novopress bek PB2 V54
6580079 Novopress bek PB2 V15
6580081 Novopress bek PB2 V18
6580090 Novopress bek PB2 V22
6580101 Novopress bek PB2 V28
6580112 Novopress bek PB2 V35
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6580156 Novopress ketting snap on V42
6580167 Novopress ketting snap on V54

bevat

artikelnummer omschrijving
6569816 VSH SudoPress O-ring EPDM LBP 15 2
6569827 VSH SudoPress O-ring EPDM LBP 18 2
6569838 VSH SudoPress O-ring EPDM LBP 22 2
6569849 VSH SudoPress O-ring EPDM LBP 28 2
6569851 VSH SudoPress O-ring EPDM LBP 35 2
6673348 VSH SudoPress O-ring EPDM LBP 42 1
6569860 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 42 2
6569871 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54 2
