VSH SudoPress RVS bocht 90° (press x binnendraad)

VSH SudoPress RVS bocht 90° (press x binnendraad)

SP6090GV

De VSH SudoPress SP6090GV is een 90° kniekoppeling met een pers en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

DVGW Wasser KIWA ÖVGW Wasser RISE SPF SVGW Wasser ÜA VA (ETA)
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6551556 15xRp1/2" 0,08 kg 61x40x28 mm zak (5 st) 03430651366359
6551567 18xRp1/2" 0,08 kg 61x41x28 mm zak (5 st) 03430651366366
6552865 22xRp1/2" 0,1 kg 62x43x31 mm zak (5 st) 08711985486575
6551578 22xRp3/4" 0,13 kg 68x49x35 mm zak (5 st) 03430651366373
6551589 28x1" 0,19 kg 76x56x44 mm zak (5 st) 03430651366380
6551591 35xRp1 1/4" 0,28 kg 85x64x53 mm zak (5 st) 03430650366398
6551600 42xRp1 1/2" 0,48 kg 105x74x62 mm zak (1 st) 03430650366404
6551611 54xRp2" 0,75 kg 124x93x77 mm zak (1 st) 03430650366411

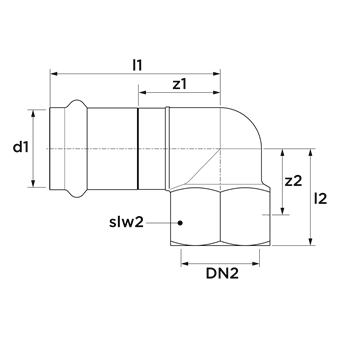

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 slw2
6551556 15xRp1/2" 15,0 DN12 49 27 21,3 1/2" (DN15) 28 13 24
6551567 18xRp1/2" 18,0 DN15 49 27 21,3 1/2" (DN15) 28 13 24
6552865 22xRp1/2" 22,0 DN20 49 24 21,3 1/2" (DN15) 31 13 24
6551578 22xRp3/4" 22,0 DN20 53 30 26,9 3/4" (DN20) 33 17 30
6551589 28x1" 28,0 DN25 57 33 33,7 1" (DN25) 37 24 38
6551591 35xRp1 1/4" 35,0 DN32 62 37 42,4 1 1/4" (DN32) 42 27 46
6551600 42xRp1 1/2" 42,0 DN40 78 42 48,3 1 1/2" (DN40) 47 32 54
6551611 54xRp2" 54,0 DN50 90 49 60,3 2" (DN50) 61 43 67
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm knie, verloop (90º)
verbinding press (V), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072910
merk VSH
serie SudoPress RVS
type SP6090GV
UNSPS 40172807
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Uitvoering 1-delig
Bochthoek 90°
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Ja
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee

verwant

accessoires

artikelnummer omschrijving
6192406 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 handbundel
6194001 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 (l=6m)
6193077 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0 handbundel
6193407 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) handbundel
6117914 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m)
6192417 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 handbundel
6194012 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 (l=6m)
6196003 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0 handbundel
6193418 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0
6118079 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) handbundel
6117925 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m)
6192428 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 handbundel
6194023 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 (l=6m)
6196014 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2 handbundel
6193429 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) handbundel
6117936 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m)
6192439 VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 handbundel
6194034 VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 (l=6m)
6196025 VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2 handbundel
6193431 VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) handbundel
6117947 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m)
6192441 VSH SudoXPress RVS buis 1.4521 (AISI444) 35x1,5 handbundel
6194045 VSH SudoXPress RVS buis 1.4521 (AISI444) 35x1,5 (l=6m)
6196036 VSH SudoXPress RVS buis 1.4301 (AISI304) 35x1,5 handbundel
6193440 VSH SudoXPress RVS buis 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m) handbundel
6117958 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m)
6673348 VSH SudoPress O-ring EPDM LBP 42
6192450 VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 handbundel
6194056 VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 (l=6m)
6196047 VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5 handbundel
6193451 VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) handbundel
6117969 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m)
6192461 VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 handbundel
6194067 VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 (l=6m)
6196058 VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5 handbundel
6193462 VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) handbundel
6117971 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m)
6569816 VSH SudoPress O-ring EPDM LBP 15
6569827 VSH SudoPress O-ring EPDM LBP 18
6569838 VSH SudoPress O-ring EPDM LBP 22
6569849 VSH SudoPress O-ring EPDM LBP 28
6569851 VSH SudoPress O-ring EPDM LBP 35
6569860 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 42
6569871 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54
6558519 VSH SudoPress O-ring FPM LBP 15
6558521 VSH SudoPress O-ring FPM LBP 18
6558530 VSH SudoPress O-ring FPM LBP 22
6558541 VSH SudoPress O-ring FPM LBP 28
6558552 VSH SudoPress O-ring FPM LBP 35
6558563 VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 42
6558574 VSH SudoPress Staalverzinkt/RVS O-ring FPM LBP 54
6580013 Novopress bek PB1 V15
6580024 Novopress bek PB1 V18
6580035 Novopress bek PB1 V22
6580046 Novopress bek PB1 V28
6580057 Novopress bek PB1 V35
6580123 Novopress bek PB2 V42
6580134 Novopress bek PB2 V54
6580079 Novopress bek PB2 V15
6580081 Novopress bek PB2 V18
6580090 Novopress bek PB2 V22
6580101 Novopress bek PB2 V28
6580112 Novopress bek PB2 V35
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6580156 Novopress ketting snap on V42
6580167 Novopress ketting snap on V54

bevat

artikelnummer omschrijving
6569816 VSH SudoPress O-ring EPDM LBP 15 1
6569827 VSH SudoPress O-ring EPDM LBP 18 1
6569838 VSH SudoPress O-ring EPDM LBP 22 1
6569849 VSH SudoPress O-ring EPDM LBP 28 1
6569851 VSH SudoPress O-ring EPDM LBP 35 1
6673348 VSH SudoPress O-ring EPDM LBP 42 1
6569860 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 42 1
6569871 VSH SudoPress Staalverzinkt/RVS O-ring EPDM LBP 54 1
