VSH SudoPress RVS bocht 45° (2 x press)

VSH SudoPress RVS bocht 45° (2 x press)

SP6041VM

De VSH SudoPress SP6041VM is een 45° bocht met 2 pers aansluitingen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties industrie

certificaten

SVGW Wasser
artikelnummer afmeting gewicht afmetingen verpakking gtin RSK
6552414 76,1 0,84 kg 201x94x150 mm zak (2 st) 08711985324761 1440571
6552425 88,9 1 kg 230x109x172 mm zak (2 st) 08711985324778 1440572
6552436 108 1,68 kg 282x133x211 mm zak (2 st) 08711985324785 1440573
artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2 radius hoek
6552414 76,1 76,1 (DN65) 98 43 DN65 76,1 (DN65) 98 43 DN65 91 45
6552425 88,9 88,9 (DN80) 112 49 DN80 88,9 (DN80) 112 49 DN80 107 45
6552436 108 108 (DN100) 138 61 DN100 108 (DN100) 138 61 DN100 130 45

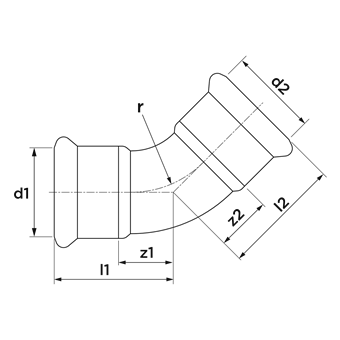

zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent 8711985000009
vorm bocht (45º)
verbinding press (M)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
land van oorsprong Nederland
merk VSH
serie SudoPress RVS
type SP6041VM
UNSPS 40172807
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Uitvoering 1-delig
Bochthoek 45°
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Wanddikte aansluiting 1 2mm
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Wanddikte aansluiting 2 2mm
Aansluiting 2 Persmof
Contourcode aansluiting 2 M
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Grijs
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met pakkingen Nee
Met stootnok/-rand Ja
Afgedopt Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee

accessoires

artikelnummer omschrijving
6118178 VSH SudoXPress RVS buis 1.4301 (AISI304) 76,1x2,0
6195079 VSH SudoXPress RVS buis 1.4301 (AISI304) 76,1x2,0 handbundel
6192373 VSH SudoXPress RVS buis 1.4401 (AISI316) 76,1x2,0 (l=6m) handbundel
6117980 VSH SudoXPress RVS buis 1.4401 (AISI316) 76,1x2,0 (l=6m)
6118189 VSH SudoXPress RVS buis 1.4301 (AISI304) 88,9x2,0
6195081 VSH SudoXPress RVS buis 1.4301 (AISI304) 88,9x2,0 handbundel
6192384 VSH SudoXPress RVS buis 1.4401 (AISI316) 88,9x2,0 (l=6m) handbundel
6117991 VSH SudoXPress RVS buis 1.4401 (AISI316) 88,9x2,0 (l=6m)
6118200 VSH SudoXPress RVS buis 1.4301 (AISI304) 108x2,0
6195090 VSH SudoXPress RVS buis 1.4301 (AISI304) 108x2,0 handbundel
6192395 VSH SudoXPress RVS buis 1.4401 (AISI316) 108x2,0 (l=6m) handbundel
6118002 VSH SudoXPress RVS buis 1.4401 (AISI316) 108x2,0 (l=6m)
6562921 VSH SudoPress O-ring EPDM LBP 76,1
6562930 VSH SudoPress O-ring EPDM LBP 88,9
6562941 VSH SudoPress O-ring EPDM LBP 108
6562963 VSH SudoPress O-ring FPM LBP 76,1
6562974 VSH SudoPress O-ring FPM LBP 88,9
6562985 VSH SudoPress O-ring FPM LBP 108
6341896 Novopress adapter ZB221
6341401 Novopress ketting snap on M76,1
6341412 Novopress ketting snap on M88,9
6341907 Novopress adapter ZB222
6341423 Novopress ketting snap on M108

bevat

artikelnummer omschrijving
6562921 VSH SudoPress O-ring EPDM LBP 76,1 2
6562930 VSH SudoPress O-ring EPDM LBP 88,9 2
6562941 VSH SudoPress O-ring EPDM LBP 108 2
