SP5301V
De VSH SudoPress SP5301V is een eindstop met een pers aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6671381 | 12 | 0,02 kg | 25x20x20 mm | zak (10 st) | 03430651365468 |
| 6671383 | 14 | 0,02 kg | 25x20x20 mm | zak (5 st) | 03430651365475 |
| 6671390 | 15 | 0,02 kg | 30x20x20 mm | zak (10 st) | 03430651365482 |
| 6671392 | 16 | 0,02 kg | 25x20x20 mm | zak (5 st) | 03430651365499 |
| 6674976 | 18 | 0,03 kg | 25x25x25 mm | zak (10 st) | 03430651365505 |
| 6671401 | 22 | 0,04 kg | 30x30x30 mm | zak (10 st) | 03430651365512 |
| 6671412 | 28 | 0,05 kg | 40x35x30 mm | zak (10 st) | 03430651365529 |
| 6671423 | 35 | 0,07 kg | 45x45x35 mm | zak (5 st) | 03430651365536 |
| 6671434 | 42 | 0,12 kg | 50x50x40 mm | zak (1 st) | 03430650365544 |
| 6671445 | 54 | 0,17 kg | 70x70x50 mm | zak (1 st) | 03430650365551 |
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | eindkoppeling |
| verbinding | press (V) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003023 Fitting met 1 aansluiting |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | SudoPress Koper |
| type | SP5301V |
| UNSPS | 40172407 |
 SP5301V afbeelding |
jpg | download |
SudoPress Copper DVGW Water certificaten |
download | |
SudoPress Copper WRAS certificaten |
download | |
SudoPress Koper KIWA certificaten |
download | |
VSH SudoPress Copper 15-54mm RISE ENG certificaten |
download | |
VSH SudoPress Copper Avis Technique certificaten |
download | |
VSH SudoPress Copper-ACS certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |

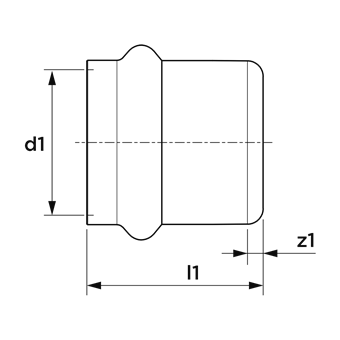

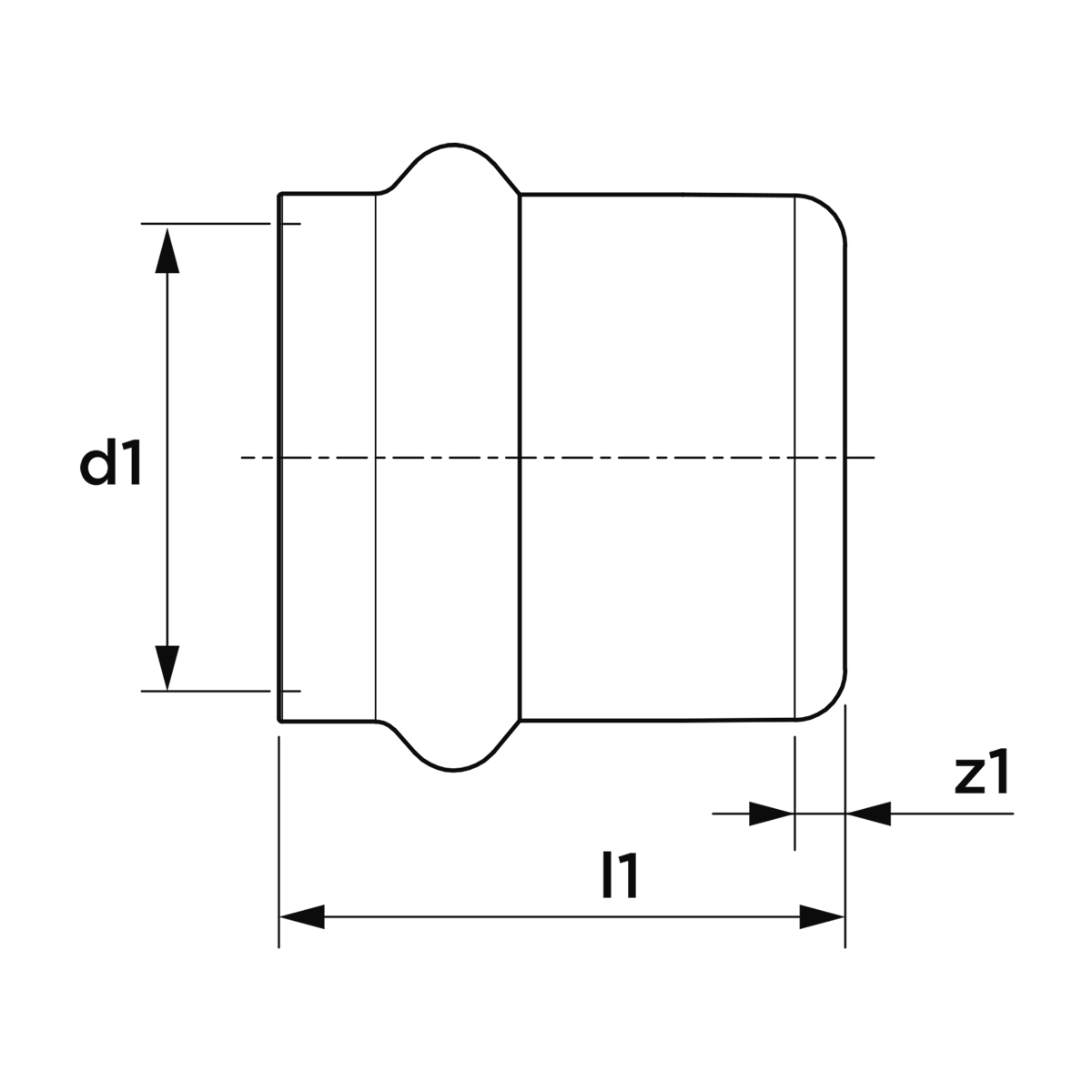

 Diagram diagram |
png | download |
VSH SudoPress Copper 15-54mm RISE SE certificaten |
download | |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003023 Fitting met 1 aansluiting |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Contourcode | V |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| FM keur | Nee |
| UL-keur | Nee |
| ULC keur | Nee |
| LPCB keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6558508 | VSH SudoPress O-ring FPM LBP 12 |
 |
6569805 | VSH SudoPress O-ring EPDM LBP 12 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580002 | Novopress bek PB1 V12 |
 |
6580068 | Novopress bek PB2 V12 |
|
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 |
|
6580013 | Novopress bek PB1 V15 |
|
6580079 | Novopress bek PB2 V15 |
|
6673425 | VSH SudoPress Koper O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-ring EPDM LBP 42 |
|
6580123 | Novopress bek PB2 V42 |
|
6580156 | Novopress ketting snap on V42 |
|
6673427 | VSH SudoPress Koper O-ring FPM LBP 54 |
|
6673359 | VSH SudoPress Koper O-ring EPDM LBP 54 |
|
6580134 | Novopress bek PB2 V54 |
|
6580167 | Novopress ketting snap on V54 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 |
|
6580046 | Novopress bek PB1 V28 |
|
6580101 | Novopress bek PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-ring EPDM LBP 35 |
|
6580112 | Novopress bek PB2 V35 |
|
6580057 | Novopress bek PB1 V35 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6674969 | VSH SudoPress Koper O-ring FPM LBP 14 |
|
6673431 | VSH SudoPress Koper O-ring EPDM LBP 14 |
|
6580266 | Novopress bek PB1 V14 |
|
6580288 | Novopress bek PB2 V14 |
|
6674973 | VSH SudoPress Koper O-ring FPM LBP 16 |
|
6673435 | VSH SudoPress Koper O-ring EPDM LBP 16 |
|
6580277 | Novopress bek PB1 V16 |
|
6580299 | Novopress bek PB2 V16 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-ring EPDM LBP 12 | 1 |
|
6673431 | VSH SudoPress Koper O-ring EPDM LBP 14 | 1 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 | 1 |
|
6673435 | VSH SudoPress Koper O-ring EPDM LBP 16 | 1 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 | 1 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 | 1 |
|
6569851 | VSH SudoPress O-ring EPDM LBP 35 | 1 |
|
6673348 | VSH SudoPress O-ring EPDM LBP 42 | 1 |
|
6673359 | VSH SudoPress Koper O-ring EPDM LBP 54 | 1 |
