SP5086V

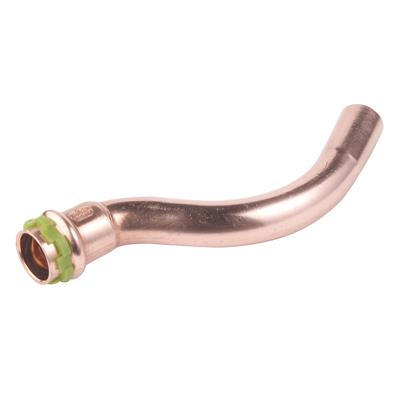

De VSH SudoPress SP5086V is een passeerbocht met een pers aansluiting en een buiseinde. Ideaal voor het ruisen van parallele buizen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6671489 | 12xØ12 | 0,06 kg | 119x42x20 mm | zak (10 st) | 03430651362511 |
| 6671491 | 15xØ15 | 0,08 kg | 128x48x23 mm | zak (10 st) | 03430651362528 |
| 6671500 | 18xØ18 | 0,1 kg | 136x53x26 mm | zak (10 st) | 03430651362535 |
| 6671511 | 22xØ22 | 0,16 kg | 154x62x31 mm | zak (5 st) | 03430651362542 |
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | sprong (45º) |
| verbinding | press (V), buiseind |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | SudoPress Koper |
| type | SP5086V |
| UNSPS | 40172807 |
 SP5086V afbeelding |
jpg | download |
SudoPress Copper DVGW Water certificaten |
download | |
SudoPress Copper WRAS certificaten |
download | |
VSH SudoPress Copper 15-54mm RISE ENG certificaten |
download | |
VSH SudoPress Copper Avis Technique certificaten |
download | |
VSH SudoPress Copper-ACS certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress Copper 15-54mm RISE SE certificaten |
download | |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Koper |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Sprong |
| Uitvoering | 1-delig |
| Bochthoek | 45° |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Verjongd spie/insteek eind |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6558508 | VSH SudoPress O-ring FPM LBP 12 |
 |
6569805 | VSH SudoPress O-ring EPDM LBP 12 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580002 | Novopress bek PB1 V12 |
 |
6580068 | Novopress bek PB2 V12 |
|
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 |
|
6580013 | Novopress bek PB1 V15 |
|
6580079 | Novopress bek PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-ring EPDM LBP 12 | 1 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 | 1 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 | 1 |
