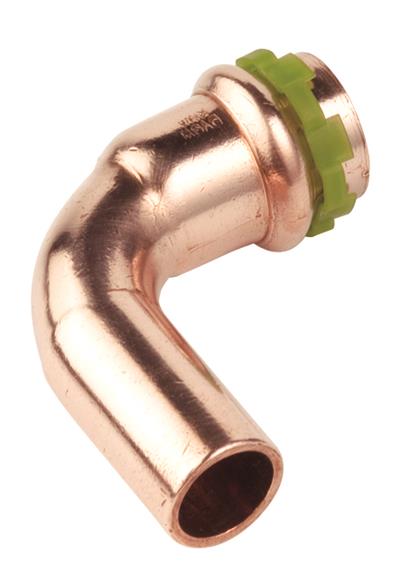

VSH SudoPress Koper bocht 90° (press x insteek)

assortiment

artikelnummer	afmeting	gewicht	afmetingen	verpakking	gtin
6670015	12xØ12	0,03 kg	45x43x20 mm	zak (10 st)	03430651361309
6670017	14xØ14	0,04 kg	53x47x22 mm	zak (5 st)	03430651361316
6670026	15xØ15	0,04 kg	52x50x23 mm	zak (10 st)	03430651361330
6670028	16xØ16	0,05 kg	55x49x24 mm	zak (5 st)	03430651361347
6670037	18xØ18	0,06 kg	59x57x26 mm	zak (10 st)	03430651361361
6670048	22xØ22	0,09 kg	68x66x31 mm	zak (10 st)	03430651361378
6670059	28xØ28	0,12 kg	79x77x37 mm	zak (5 st)	03430651361392
6670061	35xØ35	0,18 kg	92x90x44 mm	zak (5 st)	03430651361408
6670070	42xØ42	0,36 kg	116x114x54 mm	zak (1 st)	03430650361416
6670081	54xØ54	0,5 kg	139x137x66 mm	zak (1 st)	03430650361423

afmetingen

artikelnummer	afmeting	d1	DN1	l1	z1	d2	DN2	l2	radius	hoek
6670015	12xØ12	12,0	DN10	33	15	12,0	DN10	35	15	90
6670017	14xØ14	14,0	DN12	40	18	14,0	DN12	42	16	90
6670026	15xØ15	15,0	DN12	38	16	15,0	DN12	40	16	90
6670028	16xØ16	16,0	DN12	41	19	16,0	DN12	43	16	90
6670037	18xØ18	18,0	DN15	44	22	18,0	DN15	46	22	90
6670048	22xØ22	22,0	DN20	50	27	22,0	DN20	52	27	90
6670059	28xØ28	28,0	DN25	58	34	28,0	DN25	60	34	90
6670061	35xØ35	35,0	DN32	68	43	35,0	DN32	70	43	90
6670070	42xØ42	42,0	DN40	87	51	42,0	DN40	89	51	90
6670081	54xØ54	54,0	DN50	104	63	54,0	DN50	106	63	90

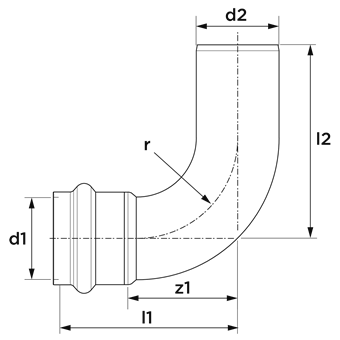

zie hierboven voor de afbeelding met afmetingen

karakteristieken

kleur	koper
materialen	koper (CW024A (UNS C12200))
afwerking	geen
producent	Aalberts integrated piping systems B.V. (VSH)
vorm	bocht (90º)
verbinding	press (V), buiseind
afdichting	EPDM

algemeen

productgroep	fittingen
ETIM klasse	EC003024 Fitting met 2 aansluitingen
intrastatnummer	74122000
merk	VSH
serie	SudoPress Koper
type	SP5001V
UNSPS	40172807

downloads

SP5001 afbeelding	jpg	download
SudoPress Copper DVGW Water certificaten	pdf	download
SudoPress Copper WRAS certificaten	pdf	download
SudoPress Koper KIWA certificaten	pdf	download
VSH SudoPress Copper 15-54mm RISE ENG certificaten	pdf	download
VSH SudoPress Copper Avis Technique certificaten	pdf	download
VSH SudoPress Copper-ACS certificaten	pdf	download
VSH SudoPress TSU certificaten	pdf	download
Diagram diagram	png	download
VSH SudoPress Copper 15-54mm RISE SE certificaten	pdf	download
VSH SudoPress instructions installatie- & onderhoudsdocument	pdf	download

ETIM

label	waarde
ETIM klasse	EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1	Koper
Kwaliteitsklasse aansluiting 1	Cu-DHP (CW024A)
Oppervlaktebescherming aansluiting 1	Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1	Geen (onbehandeld)
Materiaal aansluiting 2	Koper
Oppervlaktebescherming aansluiting 2	Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2	Geen (onbehandeld)
Vorm	Bocht
Uitvoering	1-delig
Bochthoek	90°
Verlopend	Nee
Excentrisch	Nee
Systeemgebonden	Ja
Aansluiting 1	Persmof
Contourcode aansluiting 1	V
Aansluiting 2	Verjongd spie/insteek eind
Druktrap klasse flens	PN 16
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand	Ja
Hoge treksterkte	Ja
Mediumtemperatuur (continu)	-20°C - 110°C
Mediumtemperatuur (continu) (imperial)	-4°F - 230°F
Max. werkdruk bij 20°C	16bar
Max. werkdruk bij 20°C (imperial)	232,06psi
Met pakkingen	Nee
Afgedopt	Nee
Met aansluitingsindicator	Ja
Met aftapper	Nee
Met ontluchter	Nee
FM keur	Nee
LPCB keur	Nee
ULC keur	Nee
UL-keur	Nee
VdS keur	Nee
DVGW-keur voor gas	Nee
Gecertificeerd volgens NF 545	Nee
Gastec QA	Nee
KOMO-keur	Nee
