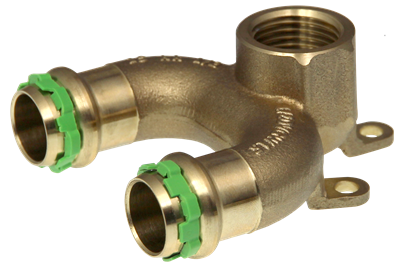

VSH SudoPress Koper parallel doorstroom muurplaat (2xpress x binnendraad)

VSH SudoPress Koper parallel doorstroom muurplaat (2xpress x binnendraad)

SP4978GV

De VSH SudoPress SP4978GV is een doorstroom-muurplaat met parallelle aansluitingen. Het gebruik van een doorstroom-muurplaat zorgt voor constante waterkwaliteit door stromend aangesloten tappunten en voorkomt stagnatie in “dode” leidingen.
Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • constante waterkwaliteit door stromend aangesloten tappunten; voorkomt stagnatie in “dode” leidingen
  • stabiele montage en compacte bouwvorm
  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling perslucht solar installatie vacuüm

segmenten

gebouwinstallaties scheepsbouw industrie

certificaten

ACS Bureau Veritas DVGW Wasser KIWA QB (CSTBat) RISE SVGW Wasser TSU WRAS
artikelnummer afmeting gewicht afmetingen verpakking gtin
123459704 15xRp1/2x15 0,17 kg 78x73x33 mm zak (5 st) 03430651794121
123459705 22xRp1/2x22 0,24 kg 83x81x40 mm zak (5 st) 03430651794138
artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2 d3 l3 z3 D3 slw3 DN3
123459704 15xRp1/2x15 15 (DN12) 53 30 DN12 15 (DN12) 53 30 DN12 (1/2" (DN15)) 20 11 21 26 1/2" (DN15)
123459705 22xRp1/2x22 22 (DN20) 58 34 DN20 22 (DN20) 58 34 DN20 (1/2" (DN15)) 24 14 21 26 1/2" (DN15)

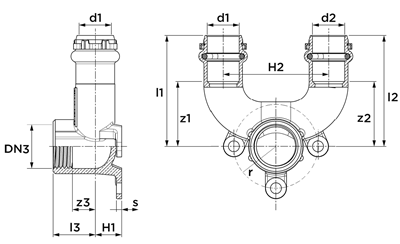

zie hierboven voor de afbeelding met afmetingen
kleur koper
materialen brons (EN CC499K)
afwerking geen
producent 8711985000009
vorm muurplaat (90º)
verbinding press (V), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003099 Muurplaat
intrastatnummer 74122000
land van oorsprong Frankrijk
merk VSH
serie SudoPress Koper
type SP4978GV
UNSPS 40172612
label waarde
ETIM klasse EC003099 Muurplaat
Materiaal behuizing Brons
Kwaliteitsklasse Brons (Rg 5)
Oppervlaktebescherming Geen (onbehandeld)
Vorm Doorlopend parallel
Systeemgebonden Ja
Aansluiting Persmof
Min. mediumtemperatuur (continu) -20°C
Min. mediumtemperatuur (continu) (imperial) -4°F
Mediumtemperatuur (continu) -20°C - 110°C
Mediumtemperatuur (continu) (imperial) -4°F - 230°F
Max. mediumtemperatuur (continu) 110°C
Max. mediumtemperatuur (continu) (imperial) 230°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Contourcode V
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee

accessoires

artikelnummer omschrijving
6558519 VSH SudoPress O-ring FPM LBP 15
6569816 VSH SudoPress O-ring EPDM LBP 15
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6580013 Novopress bek PB1 V15
6580079 Novopress bek PB2 V15
6558530 VSH SudoPress O-ring FPM LBP 22
6569838 VSH SudoPress O-ring EPDM LBP 22
6580035 Novopress bek PB1 V22
6580090 Novopress bek PB2 V22

bevat

artikelnummer omschrijving
6569816 VSH SudoPress O-ring EPDM LBP 15 2
6569838 VSH SudoPress O-ring EPDM LBP 22 1
