group: SP4330V
De VSH SudoPress SP4330V is een rechte 3-delige overgangskoppeling met 2 pers aansluitingen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
drinkwater
verwarming
koeling
perslucht
solar installatie
vacuüm
gebouwinstallaties
scheepsbouw
industrie
ACS
DVGW Wasser
KIWA
QB (CSTBat)
RISE
SVGW Wasser
TSU
WRAS
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6672281 | 12 | 0,12 kg | 63x120x75 mm | zak (5 st) | 03430651360654 |
| 6672292 | 15 | 0,16 kg | 69x30x30 mm | zak (5 st) | 03430651360661 |
| 6672303 | 18 | 0,16 kg | 76x37x32 mm | zak (5 st) | 03430651360678 |
| 6672314 | 22 | 0,22 kg | 73x40x40 mm | zak (5 st) | 03430651360685 |
| 6672325 | 28 | 0,32 kg | 76x50x50 mm | zak (5 st) | 03430651360692 |
| 6672336 | 35 | 0,4 kg | 83x55x55 mm | zak (1 st) | 03430650360709 |
| 6672347 | 42 | 0,61 kg | 119x69x60 mm | zak (1 st) | 03430650360716 |
| 6672358 | 54 | 0,95 kg | 114x90x90 mm | zak (1 st) | 03430650360723 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6672281 | 12 | 12,0 | DN10 | 28 | 10 | 32 | 12,0 | DN10 | 35 | 17 | 24 |
| 6672292 | 15 | 15,0 | DN12 | 30 | 8 | 32 | 15,0 | DN12 | 39 | 17 | 24 |
| 6672303 | 18 | 18,0 | DN15 | 37 | 15 | 32 | 18,0 | DN15 | 39 | 17 | 27 |
| 6672314 | 22 | 22,0 | DN20 | 32 | 9 | 41 | 22,0 | DN20 | 41 | 18 | 30 |
| 6672325 | 28 | 28,0 | DN25 | 33 | 9 | 50 | 28,0 | DN25 | 43 | 19 | 38 |
| 6672336 | 35 | 35,0 | DN32 | 36 | 11 | 50 | 35,0 | DN32 | 47 | 22 | 46 |
| 6672347 | 42 | 42,0 | DN40 | 61 | 25 | 60 | 42,0 | DN40 | 58 | 22 | 50 |
| 6672358 | 54 | 54,0 | DN50 | 50 | 9 | 78 | 54,0 | DN50 | 64 | 23 | 72 |
| kleur | brons |
|---|---|
| materialen | brons, messing (CW617N, EN CC499K) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | press (V) |
| afdichting | EPDM |
| productgroep | fittingen (meerdelig) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | SudoPress Koper |
| type | SP4330V |
| UNSPS | 40174907 |
| SCIP | 5cf0b298-027a-4aed-9537-63ab9cac8f2d |
SDS-VSH_SudoPress_Copper_brass-gunmetal data sheet |
download | |

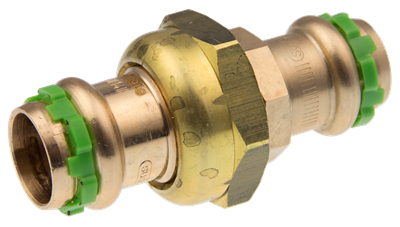

 SP4330V afbeelding |
png | download |
SudoPress Copper DVGW Water certificaten |
download | |
SudoPress Copper WRAS certificaten |
download | |
SudoPress Koper KIWA certificaten |
download | |
VSH SudoPress Copper 15-54mm RISE ENG certificaten |
download | |
VSH SudoPress Copper Avis Technique certificaten |
download | |
VSH SudoPress Copper-ACS certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress Copper 15-54mm RISE SE certificaten |
download | |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Brons |
| Kwaliteitsklasse aansluiting 1 | CuSn5Zn5Pb2 |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 3-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | V |
| Hoofdkleur fitting | Brons |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6558508 | VSH SudoPress O-ring FPM LBP 12 |
 |
6569805 | VSH SudoPress O-ring EPDM LBP 12 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580002 | Novopress bek PB1 V12 |
 |
6580068 | Novopress bek PB2 V12 |
|
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 |
|
6580013 | Novopress bek PB1 V15 |
|
6580079 | Novopress bek PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 |
|
6580046 | Novopress bek PB1 V28 |
|
6580101 | Novopress bek PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-ring EPDM LBP 35 |
|
6580112 | Novopress bek PB2 V35 |
|
6580057 | Novopress bek PB1 V35 |
|
6673425 | VSH SudoPress Koper O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-ring EPDM LBP 42 |
|
6580123 | Novopress bek PB2 V42 |
|
6580156 | Novopress ketting snap on V42 |
|
6673427 | VSH SudoPress Koper O-ring FPM LBP 54 |
|
6673359 | VSH SudoPress Koper O-ring EPDM LBP 54 |
|
6580134 | Novopress bek PB2 V54 |
|
6580167 | Novopress ketting snap on V54 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-ring EPDM LBP 12 | 2 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 | 2 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress O-ring EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress O-ring EPDM LBP 42 | 2 |
|
6673359 | VSH SudoPress Koper O-ring EPDM LBP 54 | 2 |
