group: SP4280GV
De VSH SudoPress SP4280GV is een rechte overgangskoppeling met een buitendraad aansluiting en een buiseinde. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
drinkwater
verwarming
koeling
perslucht
solar installatie
vacuüm
gebouwinstallaties
scheepsbouw
industrie
ACS
DVGW Gas
DVGW Wasser
QB (CSTBat)
RISE
SVGW Wasser
TSU
WRAS
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6672963 | Ø12xR1/2" | 0,04 kg | 45x23x22 mm | zak (5 st) | 03430651360326 |
| 6672974 | Ø15xR1/2" | 0,05 kg | 49x23x22 mm | zak (5 st) | 03430651360333 |
| 6672985 | Ø18xR1/2" | 0,05 kg | 48x23x22 mm | zak (5 st) | 03430651360340 |
| 6672996 | Ø18xR3/4" | 0,06 kg | 50x28x27 mm | zak (5 st) | 03430651360357 |
| 6673007 | Ø22xR1/2" | 0,05 kg | 49x25x24 mm | zak (5 st) | 03430651360364 |
| 6673018 | Ø22xR3/4" | 0,08 kg | 52x29x28 mm | zak (5 st) | 03430651360371 |
| 6673029 | Ø28xR1" | 0,11 kg | 56x35x34 mm | zak (5 st) | 03430651360388 |
| 6673031 | Ø35xR1 1/4" | 0,16 kg | 61x47x46 mm | zak (5 st) | 03430651360395 |
| 6673040 | Ø42xR1 1/2" | 0,23 kg | 72x50x49 mm | zak (1 st) | 03430650360402 |
| 6673051 | Ø54xR2" | 0,48 kg | 83x69x68 mm | zak (1 st) | 03430650360419 |

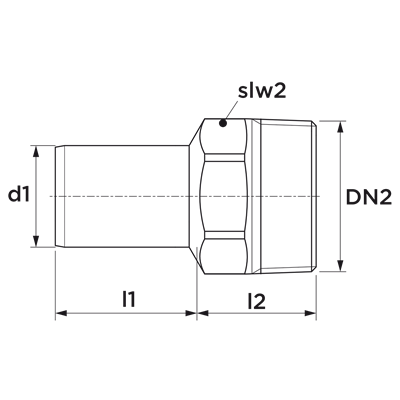

| artikelnummer | afmeting | d1 | DN1 | l1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|
| 6672963 | Ø12xR1/2" | 12,0 | DN10 | 30 | 21,3 | 1/2" (DN15) | 15 | 20 |
| 6672974 | Ø15xR1/2" | 15,0 | DN12 | 33 | 21,3 | 1/2" (DN15) | 15 | 20 |
| 6672985 | Ø18xR1/2" | 18,0 | DN15 | 32 | 21,3 | 1/2" (DN15) | 15 | 20 |
| 6672996 | Ø18xR3/4" | 18,0 | DN15 | 33 | 26,9 | 3/4" (DN20) | 16 | 24 |
| 6673007 | Ø22xR1/2" | 22,0 | DN20 | 34 | 21,3 | 1/2" (DN15) | 15 | 22 |
| 6673018 | Ø22xR3/4" | 22,0 | DN20 | 35 | 26,9 | 3/4" (DN20) | 17 | 25 |
| 6673029 | Ø28xR1" | 28,0 | DN25 | 36 | 33,7 | 1" (DN25) | 19 | 30 |
| 6673031 | Ø35xR1 1/4" | 35,0 | DN32 | 39 | 42,4 | 1 1/4" (DN32) | 21 | 41 |
| 6673040 | Ø42xR1 1/2" | 42,0 | DN40 | 50 | 48,3 | 1 1/2" (DN40) | 21 | 43 |
| 6673051 | Ø54xR2" | 54,0 | DN50 | 57 | 60,3 | 2" (DN50) | 26 | 60 |
| kleur | brons |
|---|---|
| materialen | brons (EN CC499K) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | buiseind, R - buitendraad gas conisch (BSPT) |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | SudoPress Koper |
| type | SP4280GV |
| UNSPS | 40172507 |
| SCIP | 9c667905-838e-436f-9f23-94980e0c8c97 |
SDS-VSH_SudoPress_Copper_gunmetal data sheet |
download | |
 SP4280GV afbeelding |
jpg | download |
SudoPress Copper DVGW Water certificaten |
download | |
SudoPress Copper WRAS certificaten |
download | |
VSH SudoPress Copper 15-54mm RISE ENG certificaten |
download | |
VSH SudoPress Copper Avis Technique certificaten |
download | |
VSH SudoPress Copper-ACS certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
VSH XPress Copper DVGW Gas certificaten |
download | |
VSHSudoPressRVS-RG_SVGW_W15-54D certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress Copper 15-54mm RISE SE certificaten |
download | |
VSH SudoPress RVS-bronze SVGW Water 15-54mm (FR) certificaten |
download | |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Brons |
| Kwaliteitsklasse aansluiting 1 | CuSn5Zn5Pb2 |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Brons |
| Kwaliteitsklasse aansluiting 2 | CuSn5Zn5Pb2 |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Brons |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Ja |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
