SP4001GV
De VSH SudoPress SP4001GV is een 90° overgangsbocht met een pers en een buitendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6673440 | 14xR3/8" | 0,07 kg | 39x55x22 mm | zak (5 st) | 03430651358552 |
| 6673438 | 14xR1/2" | 0,09 kg | 47x56x22 mm | zak (5 st) | 03430651358538 |
| 6671544 | 15xR1/2 | 0,09 kg | 60x56x23 mm | zak (5 st) | 03430651358569 |
| 6671535 | 16xR1/2 | 0,09 kg | 41x56x24 mm | zak (5 st) | 03430651358583 |
| 6671555 | 18xR1/2" | 0,12 kg | 57x60x26 mm | zak (5 st) | 03430651358606 |
| 6671566 | 18xR3/4" | 0,13 kg | 60x61x26 mm | zak (5 st) | 03430651358613 |
| 6671577 | 22xR3/4" | 0,15 kg | 71x68x31 mm | zak (5 st) | 03430651358620 |
| 6671588 | 28xR1" | 0,27 kg | 84x76x37 mm | zak (5 st) | 03430651358644 |

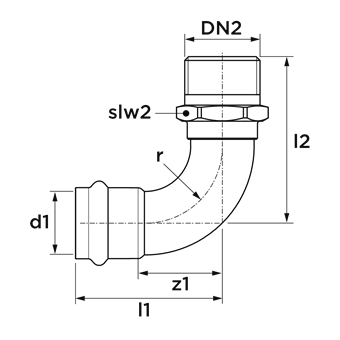

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 | radius | hoek |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6673440 | 14xR3/8" | 14,0 | DN12 | 44 | 20 | 17,2 | 3/8" (DN10) | 28 | 19 | 19 | 90 |
| 6673438 | 14xR1/2" | 14,0 | DN12 | 44 | 20 | 21,3 | 1/2" (DN15) | 36 | 22 | 19 | 90 |
| 6671544 | 15xR1/2 | 15,0 | DN12 | 45 | 23 | 21,3 | 1/2" (DN15) | 48 | 19 | 19 | 90 |
| 6671535 | 16xR1/2 | 16,0 | DN12 | 44 | 20 | 21,3 | 1/2" (DN15) | 29 | 22 | 19 | 90 |
| 6671555 | 18xR1/2" | 18,0 | DN15 | 47 | 25 | 21,3 | 1/2" (DN15) | 43 | 22 | 20 | 90 |
| 6671566 | 18xR3/4" | 18,0 | DN15 | 47 | 25 | 26,9 | 3/4" (DN20) | 47 | 24 | 20 | 90 |
| 6671577 | 22xR3/4" | 22,0 | DN20 | 53 | 30 | 26,9 | 3/4" (DN20) | 55 | 25 | 24 | 90 |
| 6671588 | 28xR1" | 28,0 | DN25 | 58 | 34 | 33,7 | 1" (DN25) | 65 | 30 | 29 | 90 |
| kleur | messing, brons |
|---|---|
| materialen | brons, messing (CW617N, EN CC499K) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | bocht, verloop (90º) |
| verbinding | press (V), R - buitendraad gas conisch (BSPT) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | SudoPress Koper |
| type | SP4001GV |
| UNSPS | 40172807 |
SDS-VSH_SudoPress_Copper_brass data sheet |
download | |
SDS-VSH_SudoPress_Copper_gunmetal data sheet |
download | |
 SP4001GV afbeelding |
jpg | download |
SudoPress Copper DVGW Water certificaten |
download | |
SudoPress Copper WRAS certificaten |
download | |
SudoPress Koper KIWA certificaten |
download | |
VSH SudoPress Copper 15-54mm RISE ENG certificaten |
download | |
VSH SudoPress Copper Avis Technique certificaten |
download | |
VSH SudoPress Copper-ACS certificaten |
download | |
VSH SudoPress TSU certificaten |
download | |
VSHSudoPressRVS-RG_SVGW_W15-54D certificaten |
download | |
 Diagram diagram |
png | download |
VSH SudoPress Copper 15-54mm RISE SE certificaten |
download | |
VSH SudoPress RVS-bronze SVGW Water 15-54mm (FR) certificaten |
download | |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
 |
6569816 | VSH SudoPress O-ring EPDM LBP 15 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6580013 | Novopress bek PB1 V15 |
 |
6580079 | Novopress bek PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 |
|
6580046 | Novopress bek PB1 V28 |
|
6580101 | Novopress bek PB2 V28 |
|
6674969 | VSH SudoPress Koper O-ring FPM LBP 14 |
|
6673431 | VSH SudoPress Koper O-ring EPDM LBP 14 |
|
6580266 | Novopress bek PB1 V14 |
|
6580288 | Novopress bek PB2 V14 |
|
6674973 | VSH SudoPress Koper O-ring FPM LBP 16 |
|
6673435 | VSH SudoPress Koper O-ring EPDM LBP 16 |
|
6580299 | Novopress bek PB2 V16 |
|
6580277 | Novopress bek PB1 V16 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6673431 | VSH SudoPress Koper O-ring EPDM LBP 14 | 1 |
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 | 1 |
|
6673435 | VSH SudoPress Koper O-ring EPDM LBP 16 | 1 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 | 1 |
|
6569849 | VSH SudoPress O-ring EPDM LBP 28 | 1 |
