SJ-500L
VSH Shurjoint gegroefde leidingsystemen bestaan uit een ruim assortiment groefkoppelingen, -fittingen en appendages voor verwarming, perslucht en industrie. VSH Shurjoint is minder arbeidsintensief, veiliger, schoner en levert een consistente kwaliteit van de verbinding.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 1V5000015001 | 48,3 (DN40) | 1,75 kg | 130x243x111 mm | doos (10 st) | 08711985445985 |
| 1V5000015002 | 48,3 (DN40) | 1,75 kg | 130x243x111 mm | doos (10 st) | 08711985445992 |
| 1V5000020001 | 60,3 (DN50) | 2,92 kg | 140x248x126 mm | doos (5 st) | 08711985446005 |
| 1V5000020002 | 60,3 (DN50) | 2,92 kg | 140x248x126 mm | doos (5 st) | 08711985446012 |
| 1V5000029001 | 76,1 (DN65) | 4,54 kg | 159x345x171 mm | doos (3 st) | 08711985446029 |
| 1V5000029002 | 76,1 (DN65) | 4,54 kg | 159x345x171 mm | doos (3 st) | 08711985446036 |
| 1V5000030001 | 88,9 (DN80) | 7,84 kg | 167x349x188 mm | doos (2 st) | 08711985446043 |
| 1V5000030002 | 88,9 (DN80) | 7,84 kg | 167x349x188 mm | doos (2 st) | 08711985446050 |

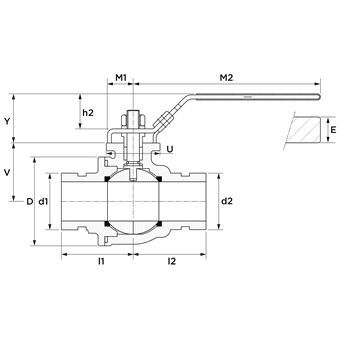

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M1 | M2 | E | H | h2 | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V5000015001 | 48,3 (DN40) | 48,3 | DN40 | 70 | 70 | 48,3 | DN40 | 70 | 70 | 22 | 193 | 23 | 86 | 22 | 34 | 44 | 42 | 90 |
| 1V5000015002 | 48,3 (DN40) | 48,3 | DN40 | 70 | 70 | 48,3 | DN40 | 70 | 70 | 22 | 193 | 23 | 86 | 22 | 34 | 44 | 42 | 90 |
| 1V5000020001 | 60,3 (DN50) | 60,3 | DN50 | 78 | 78 | 60,3 | DN50 | 78 | 78 | 29 | 193 | 29 | 95 | 30 | 45 | 56 | 52 | 90 |
| 1V5000020002 | 60,3 (DN50) | 60,3 | DN50 | 78 | 78 | 60,3 | DN50 | 78 | 78 | 29 | 193 | 29 | 95 | 30 | 45 | 56 | 52 | 90 |
| 1V5000029001 | 76,1 (DN65) | 76,1 | DN65 | 90 | 90 | 76,1 | DN65 | 90 | 90 | 29 | 250 | 29 | 132 | 30 | 45 | 64 | 52 | 90 |
| 1V5000029002 | 76,1 (DN65) | 76,1 | DN65 | 90 | 90 | 76,1 | DN65 | 90 | 90 | 29 | 250 | 29 | 132 | 30 | 45 | 64 | 52 | 90 |
| 1V5000030001 | 88,9 (DN80) | 88,9 | DN80 | 107 | 107 | 88,9 | DN80 | 107 | 107 | 42 | 250 | 40 | 143 | 46 | 67 | 80 | 68 | 90 |
| 1V5000030002 | 88,9 (DN80) | 88,9 | DN80 | 107 | 107 | 88,9 | DN80 | 107 | 107 | 42 | 250 | 40 | 143 | 46 | 67 | 80 | 68 | 90 |
| kleur | zwart |
|---|---|
| materialen | gietijzer (ASTM A536 65-45-12) |
| afwerking | gelakt |
| producent | Shurjoint |
| vorm | recht (0º) |
| verbinding | groef |
| druktrap product | PN 63 |
| afdichting | EPDM |
| productgroep | afsluiters (kogelafsluiter) |
|---|---|
| ETIM klasse | EC011343 Kogelafsluiter |
| intrastatnummer | 84818081 |
| merk | VSH |
| serie | Shurjoint |
| type | SJ-500L |
| UNSPS | 40141607 |
| label | waarde |
|---|---|
| ETIM klasse | EC011343 Kogelafsluiter |
| Materiaal behuizing | Gietijzer |
| Oppervlaktebescherming behuizing | Gecoat |
| Materiaal kogelafdichting | Polytetrafluorethyleen (PTFE) |
| Materiaal kogel | Roestvaststaal (RVS) |
| Materiaal spindelafdichting primair | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Aansluiting 1 | Groef |
| Met koppeling aansluiting 1 | Nee |
| Aansluiting 2 | Groef |
| Met koppeling aansluiting 2 | Nee |
| Afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Druktrap klasse | PN 63 |
| Druktrap klasse flens | PN 63 |
| Met aftapper | Nee |
| Met aftapmogelijkheid (aansluiting) | Nee |
| Met terugslagklep | Nee |
| Met filter | Nee |
| Met thermometer | Nee |
| Uitvoering | Recht |
| Met isolatieschaal | Nee |
| FM keur | Nee |
| UL-keur | Nee |
| ULC keur | Nee |
| LPCB keur | Nee |
| Mediumtemperatuur (continu) | -34°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -29,2°F - 230°F |
| Medisch schoon | Nee |
| Vetvrij | Nee |
| Bediening | Handgreep |
| Constructie huis | 1-delig |
| Volle doorlaat | Ja |
| Hoek van de afsluiter | 0° |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
