S1257
De VSH Super S1257 is een 90° kniekoppeling inclusief aftap, met een knel en een buitendraad aansluiting. VSH Super biedt een groot assortiment fittingen voor elke toepassing, ontworpen voor optimaal installatie gemak. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Super-assortiment.
toepassingen
segmenten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 0864820 | 15xR1/2" | 0,14 kg | 67x28x54 mm | zak (25 st) | 08711985019933 |

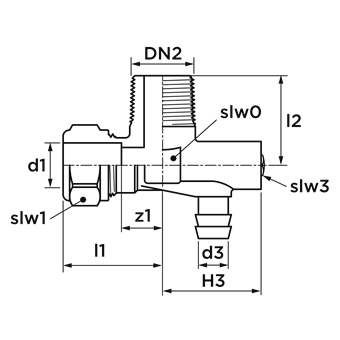

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | slw0 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0864820 | 15xR1/2" | 15,0 | DN12 | 33 | 11 | 24 | 21,3 | 1/2" (DN15) | 30 | 19 |
| kleur | messing |
|---|---|
| materialen | messing (CW617N) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | knie (90º) |
| verbinding | knel, R - buitendraad gas conisch (BSPT) |
| afdichting | Messing |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | Super |
| type | S1257 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Nom. diameter aansluiting 1 | DN 12 |
| Uitwendige buisdiameter aansluiting 1 | 15mm |
| Uitwendige buisdiameter aansluiting 1 (imperial) | 0,59" |
| Aansluiting 1 | Knelring |
| Nom. diameter aansluiting 2 | 1/2" (15) |
| Uitwendige buisdiameter aansluiting 2 | 21,3mm |
| Uitwendige buisdiameter aansluiting 2 (imperial) | 0,84" |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Messing |
| Druktrap klasse flens | PN 10 |
| Materiaal afdichting | Messing |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Lengte | 67mm |
| Lengte aansluiting 1 | 33mm |
| Lengte aansluiting 1 (imperial) | 1,3" |
| Werkende lengte aansluiting 1 | 11mm |
| Werkende lengte aansluiting 1 (imperial) | 0,43" |
| Lengte aansluiting 2 | 30mm |
| Lengte aansluiting 2 (imperial) | 1,18" |
| Sleutelwijdte | 19mm |
| Sleutelwijdte (imperial) | 0,75" |
| Sleutelwijdte wartel | 24mm |
| Sleutelwijdte wartel (imperial) | 0,94" |
| Mediumtemperatuur (continu) | -35°C - 200°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 392°F |
| Max. werkdruk bij 20°C | 10bar |
| Max. werkdruk bij 20°C (imperial) | 145,04psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Ja |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
