group: R2748
De VSH XPress R2748 is een RVS groefovergang met een pers- en groef aansluiting. Deze fitting is ontworpen om het VSH XPress leidingsysteem te verbinden met het VSH Shurjoint leidingsysteem. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
drinkwater
verwarming
koeling
stoom
perslucht
solar installatie
sprinkler
droge blusleiding
vacuüm
gebouwinstallaties
scheepsbouw
brandbeveiliging
industrie
ACS
ATG
Bureau Veritas
CNBOP
DVGW Wasser
FG
FM
KIWA
Lloyds Register
LPCB
ÖVGW Wasser
PZH
QB (CSTBat)
RINA
RISE
SBSC
SETSCO
SINTEF
SPF
SVGW Wasser
TA-Luft
ÜA
VA (ETA)
VdS
WRAS
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6198555 | 28x33,7 | 0,12 kg | 73x38x38 mm | zak (10 st) | 08711985243741 |
| 6198566 | 35x42,4 | 0,16 kg | 78x45x45 mm | zak (10 st) | 08711985243765 |
| 6198577 | 42x48,3 | 0,2 kg | 85x54x54 mm | zak (5 st) | 08711985243789 |
| 6198588 | 54x60,3 | 0,28 kg | 97x65x65 mm | zak (5 st) | 08711985243802 |
| 6193319 | 76,1x76,1 | 0,55 kg | 100x94x94 mm | zak (2 st) | 08711985259094 |
| 6193321 | 88,9x88,9 | 0,7 kg | 110x109x109 mm | zak (2 st) | 08711985259100 |
| 6193330 | 108x114 | 1 kg | 110x133x133 mm | zak (2 st) | 08711985259117 |

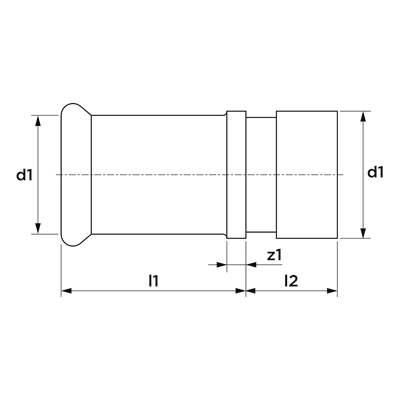

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 |
|---|---|---|---|---|---|---|---|---|
| 6198555 | 28x33,7 | 28,0 | DN25 | 49 | 26 | 33,7 | DN25 | 24 |
| 6198566 | 35x42,4 | 35,0 | DN32 | 54 | 28 | 42,4 | DN40 | 24 |
| 6198577 | 42x48,3 | 42,0 | DN40 | 61 | 31 | 48,3 | DN40 | 24 |
| 6198588 | 54x60,3 | 54,0 | DN50 | 73 | 38 | 60,3 | DN50 | 24 |
| 6193319 | 76,1x76,1 | 76,1 | DN65 | 66 | 11 | 76,1 | DN65 | 24 |
| 6193321 | 88,9x88,9 | 88,9 | DN80 | 76 | 13 | 88,9 | DN80 | 24 |
| 6193330 | 108x114 | 108,0 | DN100 | 84 | 7 | 114,0 | DN100 | 26 |
| kleur | zilver |
|---|---|
| materialen | roestvaststaal (RVS 316 L (1.4404)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | press (M), groef |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73072980 |
| merk | VSH |
| serie | XPress RVS |
| type | R2748 |
EPD VSH XPress Stainless Environmental Product Declaration |
download | |
 R2748 afbeelding |
png | download |
VSH XPress Stainless ACS certificaten |
download | |
VSH XPress Stainless ATG certificaten |
download | |
VSH XPress Stainless DVGW Water certificaten |
download | |
VSH XPress Stainless ETA certificaten |
download | |
VSH XPress Stainless FM certificaten |
download | |
VSH XPress Stainless Kiwa certificaten |
download | |
VSH XPress Stainless LPCB certificaten |
download | |
VSH XPress Stainless Lloyds Register certificaten |
download | |
VSH XPress Stainless OVGW water certificaten |
download | |
VSH XPress Stainless QB certificaten |
download | |
VSH XPress Stainless RINA certificaten |
download | |
VSH XPress Stainless RISE certificaten |
download | |
VSH XPress Stainless SBSC certificaten |
download | |
VSH XPress Stainless SINTEF certificaten |
download | |
VSH XPress Stainless SPF certificaten |
download | |
VSH XPress Stainless SVGW Water (DE) certificaten |
download | |
VSH XPress Stainless TA-Luft certificaten |
download | |
VSH XPress Stainless VdS certificaten |
download | |
VSH XPress Stainless WRAS certificaten |
download | |
 Diagram diagram |
png | download |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download | |
VSH Shurjoint instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Groef |
| Hoofdkleur fitting | Grijs |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Ja |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Ja |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6208015 | VSH XPress Staalverzinkt+RVS O-ring EPDM 76,1 |
 |
6119377 | VSH XPress Staalverzinkt+RVS O-ring FPM 76,1 |
 |
6341401 | Novopress ketting snap on M76,1 |
 |
6341896 | Novopress adapter ZB221 |
 |
6340092 | Novopress ketting HP401 M76,1 met koffer |
 |
6212646 | VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108 |
 |
6118178 | VSH SudoXPress RVS buis 1.4301 (AISI304) 76,1x2,0 |
|
6195079 | VSH SudoXPress RVS buis 1.4301 (AISI304) 76,1x2,0 handbundel |
 |
6192373 | VSH SudoXPress RVS buis 1.4401 (AISI316) 76,1x2,0 (l=6m) handbundel |
|
6117980 | VSH SudoXPress RVS buis 1.4401 (AISI316) 76,1x2,0 (l=6m) |
|
6208026 | VSH XPress Staalverzinkt+RVS O-ring EPDM 88,9 |
|
6119388 | VSH XPress Staalverzinkt+RVS O-ring FPM 88,9 |
 |
6341412 | Novopress ketting snap on M88,9 |
 |
6340103 | Novopress ketting HP401 M88,9 met koffer |
|
6118189 | VSH SudoXPress RVS buis 1.4301 (AISI304) 88,9x2,0 |
|
6195081 | VSH SudoXPress RVS buis 1.4301 (AISI304) 88,9x2,0 handbundel |
|
6192384 | VSH SudoXPress RVS buis 1.4401 (AISI316) 88,9x2,0 (l=6m) handbundel |
|
6117991 | VSH SudoXPress RVS buis 1.4401 (AISI316) 88,9x2,0 (l=6m) |
|
6208037 | VSH XPress Staalverzinkt+RVS O-ring EPDM 108 |
|
6119399 | VSH XPress Staalverzinkt+RVS O-ring FPM 108 |
 |
6341423 | Novopress ketting snap on M108 |
 |
6341907 | Novopress adapter ZB222 |
 |
6340114 | Novopress ketting HP401 M108 met koffer |
|
6118200 | VSH SudoXPress RVS buis 1.4301 (AISI304) 108x2,0 |
|
6195090 | VSH SudoXPress RVS buis 1.4301 (AISI304) 108x2,0 handbundel |
|
6192395 | VSH SudoXPress RVS buis 1.4401 (AISI316) 108x2,0 (l=6m) handbundel |
|
6118002 | VSH SudoXPress RVS buis 1.4401 (AISI316) 108x2,0 (l=6m) |
 |
6222249 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 |
 |
6119432 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 28 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6209247 | Novopress bek PB1 M28 AFP101/ACO102 |
 |
6205375 | Novopress bek PB2 M28 Ecotec |
 |
6192439 | VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 handbundel |
|
6194034 | VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 (l=6m) |
|
6196025 | VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2 handbundel |
|
6193431 | VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2 |
|
6118090 | VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=3m) |
|
6192331 | VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) handbundel |
|
6117947 | VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) |
|
6222251 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35 |
|
6119443 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 35 |
 |
6119828 | VSH XPress RVS O-ring FPM stoom LBP 35 |
|
6205386 | Novopress bek PB2 M35 Ecotec |
|
6341544 | Novopress bek PB1 M35 (AFP101/ACO102) |
 |
6341060 | Novopress ketting snap on HP35 |
 |
6340829 | Novopress adapter ZB203 |
|
6222260 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42 |
|
6119454 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 42 |
|
6192450 | VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 handbundel |
|
6194056 | VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 (l=6m) |
|
6196047 | VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5 handbundel |
|
6193451 | VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5 |
|
6118112 | VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=3m) |
|
6192351 | VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) handbundel |
|
6117969 | VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) |
|
6222271 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54 |
|
6119465 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 54 |
 |
6341082 | Novopress ketting snap on HP54 |
 |
6341104 | Novopress ketting snap on M54 |
|
6192461 | VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 handbundel |
|
6194067 | VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 (l=6m) |
|
6196058 | VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5 handbundel |
|
6193462 | VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5 |
|
6118123 | VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=3m) |
|
6192362 | VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) handbundel |
|
6117971 | VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6208015 | VSH XPress Staalverzinkt+RVS O-ring EPDM 76,1 | 1 |
|
6208026 | VSH XPress Staalverzinkt+RVS O-ring EPDM 88,9 | 1 |
|
6208037 | VSH XPress Staalverzinkt+RVS O-ring EPDM 108 | 1 |
|
6222249 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 | 1 |
|
6222251 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35 | 1 |
|
6222260 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42 | 1 |
|
6222271 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54 | 1 |
