R2741
De VSH XPress R2741 is een RVS overschuifkoppeling met een pers en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
---|---|---|---|---|---|
6198511 | 22xRp1/2" | 0,11 kg | 89x32x32 mm | zak (10 st) | 08711985251098 |
6198522 | 22xRp3/4" | 0,13 kg | 94x37x37 mm | zak (10 st) | 08711985251111 |
6198533 | 28xRp1/2" | 0,17 kg | 91x39x39 mm | zak (10 st) | 08711985251135 |
6198544 | 28xRp3/4" | 0,15 kg | 91x39x39 mm | zak (10 st) | 08711985251159 |
artikelnummer | afmeting | d1 | DN1 | l1 | z1 | es1 | d2 | DN2 | l2 | z2 | slw2 |
---|---|---|---|---|---|---|---|---|---|---|---|
6198511 | 22xRp1/2" | 22,0 | DN20 | 70 | 68 | 21 | 21,3 | 1/2" (DN15) | 19 | 15 | 28 |
6198522 | 22xRp3/4" | 22,0 | DN20 | 70 | 73 | 21 | 26,9 | 3/4" (DN20) | 24 | 17 | 32 |
6198533 | 28xRp1/2" | 28,0 | DN25 | 70 | 68 | 23 | 21,3 | 1/2" (DN15) | 21 | 15 | 34 |
6198544 | 28xRp3/4" | 28,0 | DN25 | 70 | 68 | 23 | 26,9 | 3/4" (DN20) | 21 | 17 | 34 |
kleur | zilver |
---|---|
materialen | roestvaststaal (RVS 316 L (1.4404)) |
afwerking | geen |
producent | Aalberts integrated piping systems B.V. (VSH) |
vorm | recht, verloop |
verbinding | press (M), Rp - binnendraad cilindrisch (BSPT) |
afdichting | EPDM |
productgroep | fittingen |
---|---|
ETIM klasse | EC003024 Fitting met 2 aansluitingen |
intrastatnummer | 73072980 |
merk | VSH |
serie | XPress RVS |
type | R2741 |
EPD-VSH-XPress-Stainless Environmental Product Declaration |
download | |

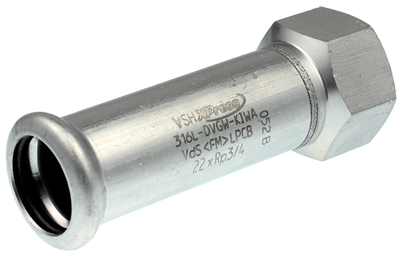

R2741 afbeelding |
png | download |
VSH XPress Stainless ATG certificaten |
download | |
VSH XPress Stainless Kiwa certificaten |
download | |
VSH XPress Stainless QB certificaten |
download | |
VSH XPress Stainless SVGW Water (DE) certificaten |
download | |
VSH XPress Stainless TA-Luft certificaten |
download | |
VSH XPress stainless ACS certificaten |
download | |
VSH XPress stainless ETA certificaten |
download | |
VSH XPress stainless LPCB certificaten |
download | |
VSH XPress stainless Lloyds Register certificaten |
download | |
VSH XPress stainless OVGW water certificaten |
download | |
VSH XPress stainless RISE certificaten |
download | |
VSH XPress stainless SBSC certificaten |
download | |
VSH XPress stainless WRAS certificaten |
download | |
VSH_XPress_Stainless-SPF certificaten |
download | |
VSH_XPress_Stainless_DVGW_Water certificaten |
download | |
VSH_XPress_Stainless_FM certificaten |
download | |
VSH_XPress_Stainless_RINA certificaten |
download | |
VSH_XPress_Stainless_SINTEF certificaten |
download | |
Vds g4080037 xpress sprinkler stainless certificaten |
download | |

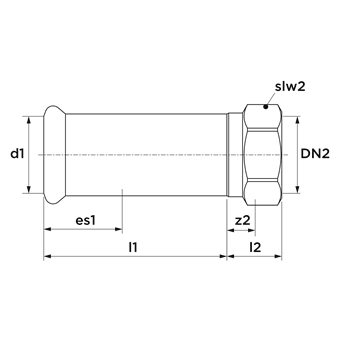

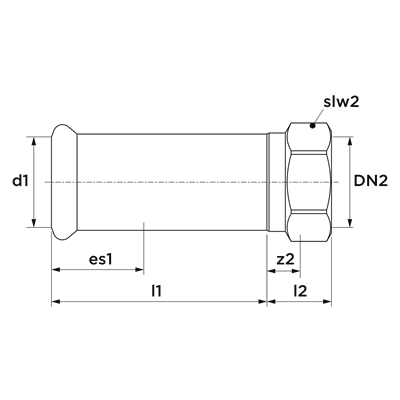

Diagram diagram |
png | download |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
label | waarde |
---|---|
ETIM klasse | EC003024 Fitting met 2 aansluitingen |
Materiaal aansluiting 1 | Roestvaststaal (RVS) |
Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
Materiaal aansluiting 2 | Roestvaststaal (RVS) |
Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
Vorm | Recht |
Uitvoering | 1-delig |
Excentrisch | Nee |
Systeemgebonden | Ja |
Wanddikte aansluiting 1 | 1,5mm |
Aansluiting 1 | Persmof |
Contourcode aansluiting 1 | M |
Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
Hoofdkleur fitting | Grijs |
Druktrap klasse flens | PN 16 |
Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
Met stootnok/-rand | Nee |
Hoge treksterkte | Ja |
Lengte aansluiting 1 | 70mm |
Lengte aansluiting 1 (imperial) | 2,76" |
Mediumtemperatuur (continu) | -35°C - 135°C |
Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
Max. werkdruk bij 20°C | 16bar |
Max. werkdruk bij 20°C (imperial) | 232,06psi |
Met thermische isolatie | Nee |
Met pakkingen | Nee |
Afgedopt | Nee |
Met aansluitingsindicator | Nee |
Met aftapper | Nee |
Met ontluchter | Nee |
FM keur | Ja |
LPCB keur | Ja |
ULC keur | Nee |
UL-keur | Nee |
DIN-CERTCO certificaat | Nee |
VdS keur | Ja |
Met TUV goedkeuring | Nee |
DVGW-keur voor gas | Nee |
DVGW-keur voor water | Ja |
Gecertificeerd volgens NF 545 | Nee |
KIWA-keur | Ja |
Gastec QA | Nee |
KOMO-keur | Nee |
Type goedkeuring volgens BBR / EKS | Nee |
