VSH XPress RVS 3-delige overgang (press x binnendraad)

VSH XPress RVS 3-delige overgang (press x binnendraad)

R2738

De VSH XPress R2738 is een RVS 3-delige overgangskoppeling met een pers en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6192021 15xRp1/2" 0,12 kg 57x28x28 mm zak (2 st) 08711985154986
6192032 15xRp3/4" 0,13 kg 60x35x35 mm zak (2 st) 08711985155006
6192043 18xRp1/2" 0,12 kg 57x28x28 mm zak (2 st) 08711985155020
6192054 18xRp3/4" 0,13 kg 60x35x35 mm zak (2 st) 08711985155044
6192065 22xRp3/4" 0,19 kg 63x35x35 mm zak (2 st) 08711985155082
6192076 22xRp1" 0,21 kg 66x44x44 mm zak (2 st) 08711985155068
6192087 28xRp1" 0,27 kg 65x44x44 mm zak (2 st) 08711985155105
6192098 35xRp1 1/4" 0,36 kg 73x53x53 mm zak (1 st) 08711985155143
6192109 42xRp1 1/2" 0,49 kg 82x62x62 mm zak (2 st) 08711985155129
6192111 54xRp2" 0,8 kg 91x77x77 mm zak (2 st) 08711985155167

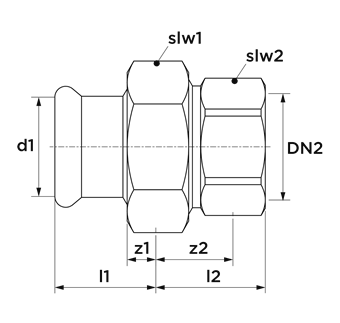

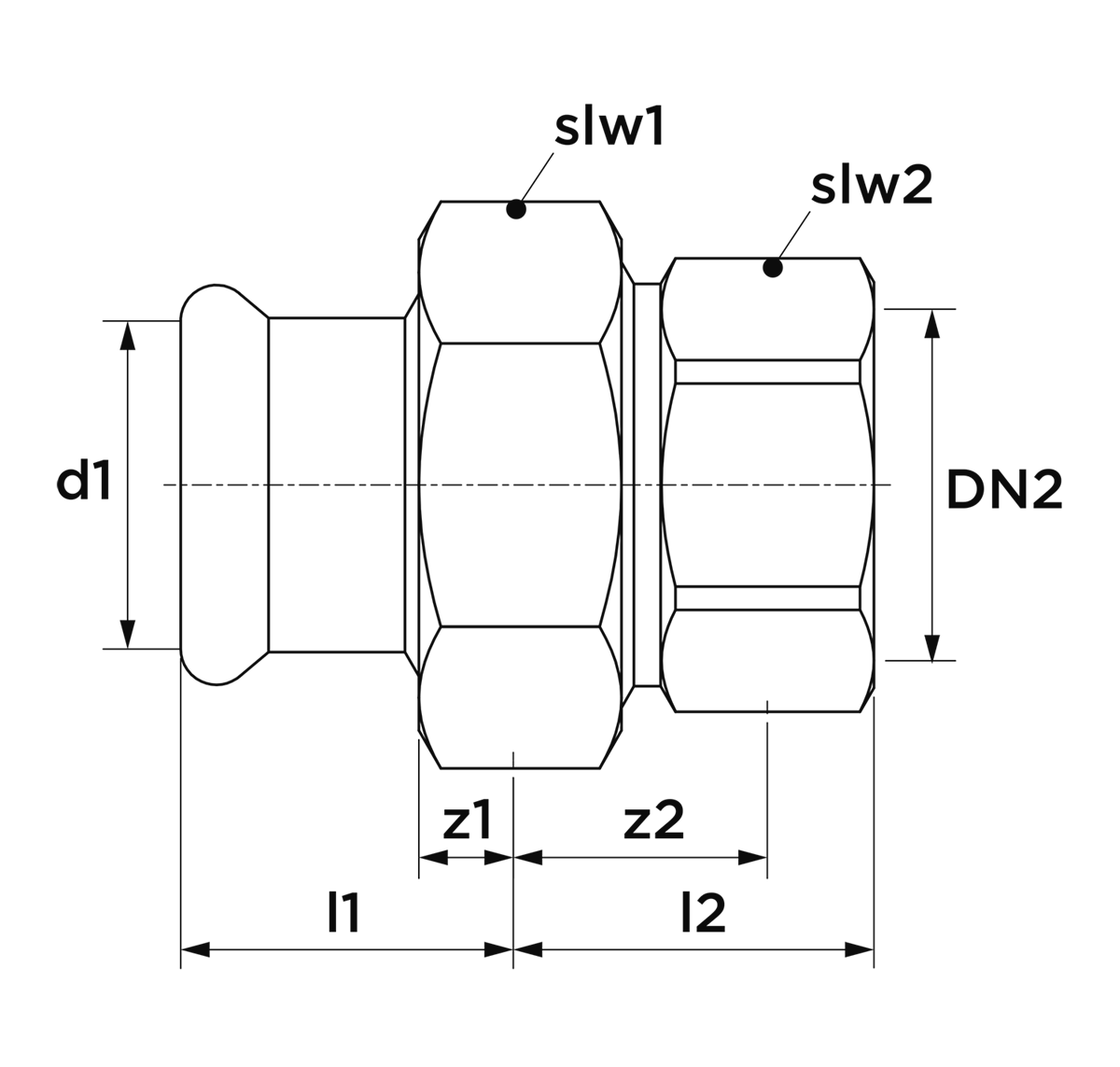

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2
6192021 15xRp1/2" 15,0 DN12 29 9 30 21,3 1/2" (DN15) 28 18 24
6192032 15xRp3/4" 15,0 DN12 29 9 30 26,9 3/4" (DN20) 31 20 30
6192043 18xRp1/2" 18,0 DN15 29 9 30 21,3 1/2" (DN15) 28 18 24
6192054 18xRp3/4" 18,0 DN15 29 9 30 26,9 3/4" (DN20) 31 20 30
6192065 22xRp3/4" 22,0 DN20 30 9 37 26,9 3/4" (DN20) 33 22 30
6192076 22xRp1" 22,0 DN20 30 9 37 33,7 1" (DN25) 36 23 38
6192087 28xRp1" 28,0 DN25 31 8 46 33,7 1" (DN25) 34 21 38
6192098 35xRp1 1/4" 35,0 DN32 34 8 52 42,4 1 1/4" (DN32) 39 24 46
6192109 42xRp1 1/2" 42,0 DN40 41 11 58 48,3 1 1/2" (DN40) 41 27 54
6192111 54xRp2" 54,0 DN50 47 12 75 60,3 2" (DN50) 44 26 67
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht, verloop
verbinding press (M), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
algemeen

algemeen

productgroep fittingen (meerdelig)
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
merk VSH
serie XPress RVS
type R2738
UNSPS 40174907
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Recht
Uitvoering 3-delig
Excentrisch Nee
Systeemgebonden Ja
Wanddikte aansluiting 1 1,5mm
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Ja
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
