VSH XPress RVS muurplaat lang 90° (press x binnendraad)

VSH XPress RVS muurplaat lang 90° (press x binnendraad)

R2737

De VSH XPress R2737 is een RVS 90° muurplaat lang met een pers en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ACS ATG CNBOP DVGW Wasser FM FG KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA UL ULc VA (ETA) VdS WRAS
artikelnummer afmeting gewicht afmetingen verpakking gtin
6191999 15xRp1/2" 0,18 kg 58x52x63 mm zak (20 st) 08711985153507
6192001 18xRp1/2" 0,17 kg 58x52x63 mm zak (20 st) 08711985153521
6192010 22xRp3/4" 0,18 kg 64x52x64 mm zak (10 st) 08711985163773

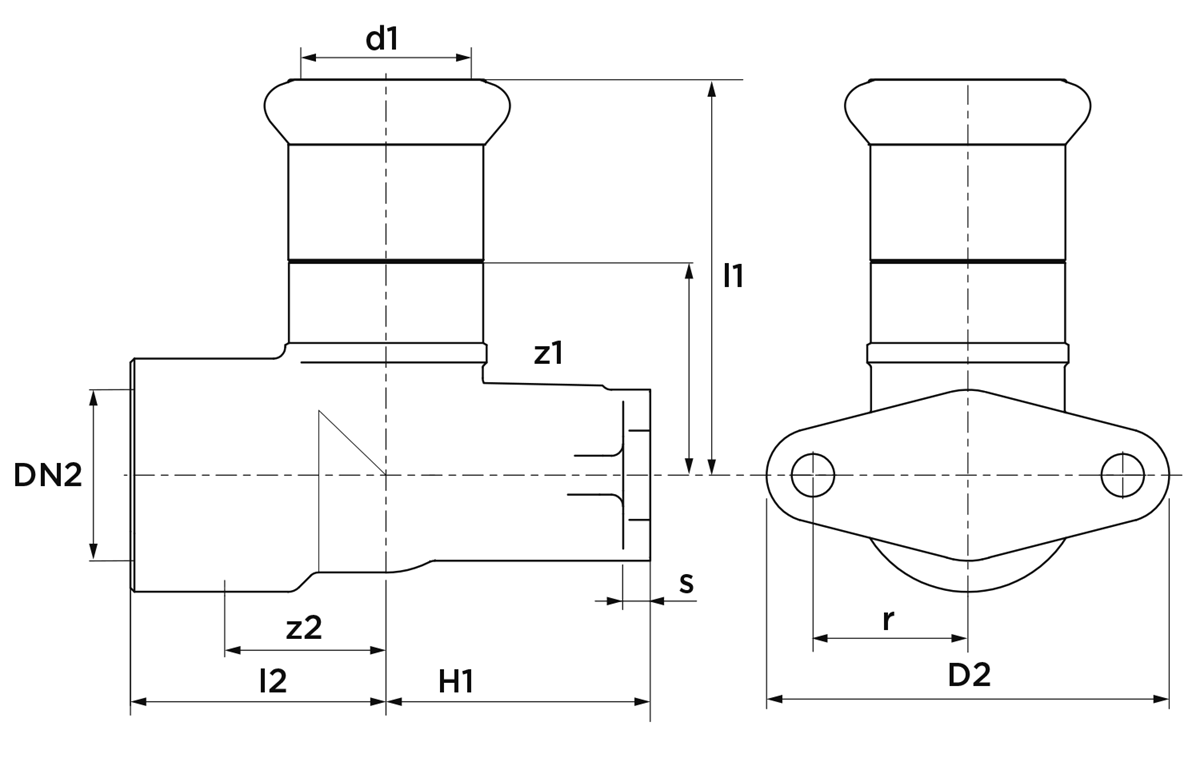

artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 D2 DN2 radius hoek
6191999 15xRp1/2" 15 (DN12) 45 25 DN12 21,3 (1/2" (DN15)) 28 13 52 1/2" (DN15) 20 180
6192001 18xRp1/2" 18 (DN15) 45 25 DN15 21,3 (1/2" (DN15)) 28 13 52 1/2" (DN15) 20 180
6192010 22xRp3/4" 22 (DN20) 49 28 DN20 26,9 (3/4" (DN20)) 33 17 52 3/4" (DN20) 20 180
zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent 8711985000009
vorm muurplaat (180º)
verbinding press (M), Rp - binnendraad cilindrisch (BSPT)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003099 Muurplaat
intrastatnummer 73072980
land van oorsprong Nederland
merk VSH
serie XPress RVS
type R2737
label waarde
ETIM klasse EC003099 Muurplaat
Materiaal behuizing Roestvaststaal (RVS)
Kwaliteitsklasse RVS 316 L (1.4404)
Oppervlaktebescherming Geen (onbehandeld)
Vorm Haaks
Systeemgebonden Ja
Aansluiting Persmof
Wanddikte aansluiting 1 1,5mm
Min. mediumtemperatuur (continu) -35°C
Min. mediumtemperatuur (continu) (imperial) -31°F
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. mediumtemperatuur (continu) 135°C
Max. mediumtemperatuur (continu) (imperial) 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Contourcode M
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee

accessoires

artikelnummer omschrijving
6222216 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 15
6119401 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 15
6119784 VSH XPress RVS O-ring FPM stoom LBP 15
6212646 VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6209214 Novopress bek PB1 M15
6205342 Novopress bek PB2 M15
6192406 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 handbundel
6194001 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0
6193077 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0 handbundel
6193407 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) handbundel
6117914 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m)
6222227 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 18
6119410 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 18
6119795 VSH XPress RVS O-ring FPM stoom LBP 18
6209225 Novopress bek PB1 M18
6205353 Novopress bek PB2 M18
6192417 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 handbundel
6194012 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0
6193418 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0
6196003 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0 handbundel
6118079 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) handbundel
6117925 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m)
6222238 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 22
6119421 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 22
6119806 VSH XPress RVS O-ring FPM stoom LBP 22
6209236 Novopress bek PB1 M22
6205364 Novopress bek PB2 M22
6192428 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 handbundel
6194023 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2
6196014 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2 handbundel
6193429 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) handbundel
6117936 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m)

bevat

artikelnummer omschrijving
6222216 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 15 1
6222227 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 18 1
6222238 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 22 1
