VSH XPress RVS flenskoppeling PN16 (press x flens)

VSH XPress RVS flenskoppeling PN16 (press x flens)

R2726

De VSH XPress R2726 is een RVS PN16 flenskoppeling met een pers en een DIN flens aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6190756 15xDN15 PN16 0,5 kg 56x95x95 mm zak (1 st) 08711985152388
6190767 18xDN15 PN16 0,5 kg 57x95x95 mm zak (1 st) 08711985152401
6190778 22xDN20 PN16 0,65 kg 59x105x105 mm zak (1 st) 08711985152425
6190789 28xDN25 PN16 0,88 kg 65x115x115 mm zak (1 st) 08711985152449
6190791 35xDN32 PN16 1,32 kg 69x140x140 mm zak (1 st) 08711985152463
6190800 42xDN40 PN16 1,59 kg 77x150x150 mm zak (1 st) 08711985152487
6190811 54xDN50 PN16 1,82 kg 87x165x165 mm zak (1 st) 08711985152500
6204121 76,1xDN65 PN16 3,57 kg 126x185x185 mm zak (1 st) 08711985249705
6204132 88,9xDN80 PN16 4,37 kg 147x200x200 mm zak (1 st) 08711985249712
6204143 108xDN100 PN16 5,28 kg 167x220x220 mm zak (1 st) 08711985249729

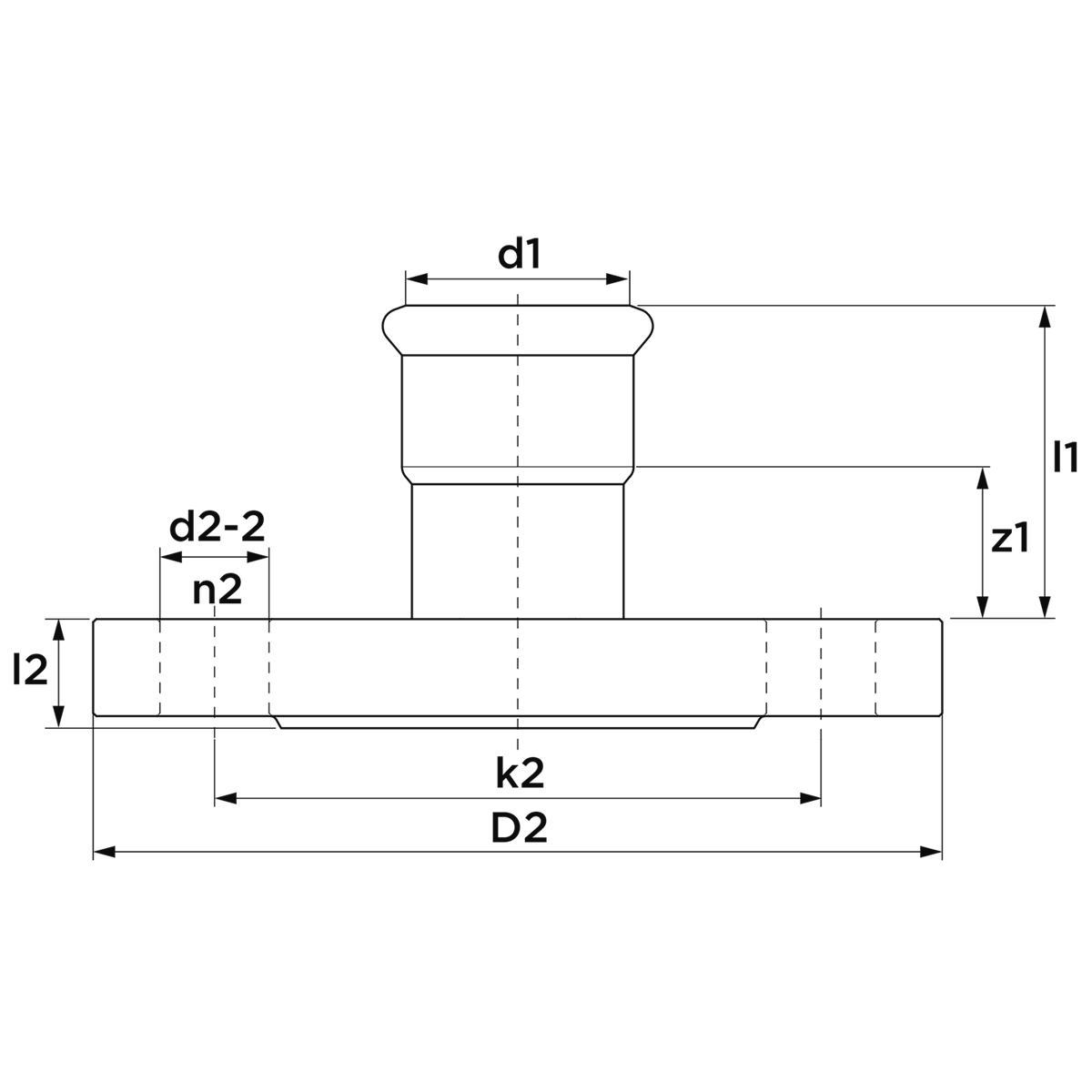

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 DN2 l2 n2 k2 b2 d2-2 D2
6190756 15xDN15 PN16 15,0 DN12 43 23 DN15 13 4 65 13 14 95
6190767 18xDN15 PN16 18,0 DN15 44 24 DN15 13 4 65 13 14 95
6190778 22xDN20 PN16 22,0 DN20 45 24 DN20 14 4 75 14 14 105
6190789 28xDN25 PN16 28,0 DN25 49 26 DN25 16 4 85 16 14 115
6190791 35xDN32 PN16 35,0 DN32 51 26 DN32 17 4 100 18 18 140
6190800 42xDN40 PN16 42,0 DN40 59 29 DN40 18 4 110 18 18 150
6190811 54xDN50 PN16 54,0 DN50 69 34 DN50 18 4 125 18 18 165
6204121 76,1xDN65 PN16 76,1 DN65 108 53 DN65 18 4 145 18 18 185
6204132 88,9xDN80 PN16 88,9 DN80 127 64 DN80 20 8 160 20 18 200
6204143 108xDN100 PN16 108,0 DN100 147 70 DN100 20 8 180 20 18 220

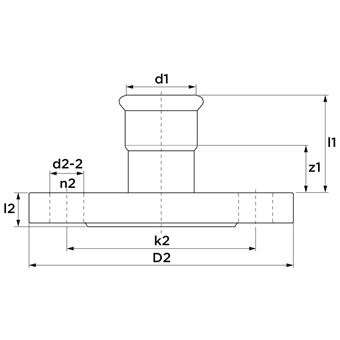

zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht
verbinding press (M), flens
druktrap product PN 16
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
merk VSH
serie XPress RVS
type R2726
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Recht
Uitvoering 1-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Aansluiting 2 Flens
Hoofdkleur fitting Grijs
Norm flens DIN
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
