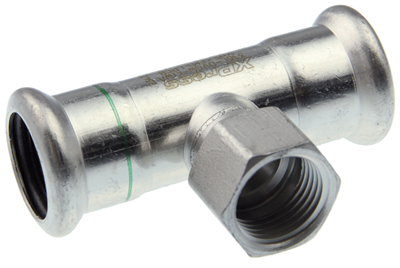

VSH XPress RVS T-stuk met draad (press x binnendraad x press)

VSH XPress RVS T-stuk met draad (press x binnendraad x press)

R2718

De VSH XPress R2718 is een RVS T-stuk met 2 pers aansluitingen en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6191592 15xRp1/2"x15 0,08 kg 70x46x23 mm zak (10 st) 08711985203660
6191603 18xRp1/2"x18 0,09 kg 73x48x27 mm zak (10 st) 08711985155426
6191614 18xRp3/4"x18 0,1 kg 73x50x27 mm zak (10 st) 08711985155440
6191625 22xRp1/2"x22 0,11 kg 79x53x32 mm zak (10 st) 08711985155464
6191636 22xRp3/4"x22 0,12 kg 79x55x32 mm zak (10 st) 08711985155488
6191647 28xRp1/2"x28 0,14 kg 89x59x38 mm zak (5 st) 08711985155501
6191658 28xRp3/4"x28 0,15 kg 89x61x38 mm zak (10 st) 08711985155525
6198599 28xRp1"x28 0,17 kg 89x65x38 mm zak (5 st) 08711985243901
6191669 35xRp1/2"x35 0,18 kg 102x66x45 mm zak (5 st) 08711985155549
6191671 35xRp3/4"x35 0,2 kg 102x68x45 mm zak (5 st) 08711985155563
6198601 35xRp1"x35 0,23 kg 102x72x45 mm zak (5 st) 08711985243925
6191680 42xRp1/2"x42 0,24 kg 119x73x54 mm zak (4 st) 08711985155587
6191691 42xRp3/4"x42 0,25 kg 119x75x54 mm zak (4 st) 08711985155600
6198610 42xRp1"x42 0,29 kg 119x79x54 mm zak (4 st) 08711985243949
6191702 54xRp1/2"x54 0,34 kg 141x85x65 mm zak (2 st) 08711985155624
6191724 54xRp3/4"x54 0,35 kg 141x87x65 mm zak (2 st) 08711985155662
6198621 54xRp1"x54 0,38 kg 141x91x66 mm zak (2 st) 08711985243963
6191713 54xRp2"x54 0,56 kg 141x97x65 mm zak (2 st) 08711985155648
6204528 76,1xRp3/4"x76,1 1,02 kg 232x115x94 mm zak (2 st) 08711985249644
6204550 76,1xRp2"x76,1 1,22 kg 232x128x94 mm zak (2 st) 08711985249675
6204539 88,9xRp3/4"x88,9 1,35 kg 262x142x109 mm zak (2 st) 08711985249651
6204561 88,9xRp2"x88,9 1,53 kg 262x143x109 mm zak (2 st) 08711985249682
6204541 108xRp3/4"x108 1,95 kg 312x152x133 mm zak (2 st) 08711985249668
6204572 108xRp2"x108 2,12 kg 312x164x133 mm zak (2 st) 08711985249699
afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 slw2 d3 DN3 l3 z3
6191592 15xRp1/2"x15 15,0 DN12 35 15 21,3 1/2" (DN15) 34 24 24 15,0 DN12 35 15
6191603 18xRp1/2"x18 18,0 DN15 37 17 21,3 1/2" (DN15) 35 25 24 18,0 DN15 37 17
6191614 18xRp3/4"x18 18,0 DN15 37 17 26,9 3/4" (DN20) 37 26 30 18,0 DN15 37 17
6191625 22xRp1/2"x22 22,0 DN20 40 19 21,3 1/2" (DN15) 37 27 24 22,0 DN20 40 19
6191636 22xRp3/4"x22 22,0 DN20 40 19 26,9 3/4" (DN20) 39 28 30 22,0 DN20 40 19
6191647 28xRp1/2"x28 28,0 DN25 45 22 21,3 1/2" (DN15) 40 30 24 28,0 DN25 45 22
6191658 28xRp3/4"x28 28,0 DN25 45 22 26,9 3/4" (DN20) 42 31 30 28,0 DN25 45 22
6198599 28xRp1"x28 28,0 DN25 45 22 33,7 1" (DN25) 46 33 38 28,0 DN25 45 22
6191669 35xRp1/2"x35 35,0 DN32 51 25 21,3 1/2" (DN15) 44 34 24 35,0 DN32 51 25
6191671 35xRp3/4"x35 35,0 DN32 51 25 26,9 3/4" (DN20) 46 35 30 35,0 DN32 51 25
6198601 35xRp1"x35 35,0 DN32 51 25 33,7 1" (DN25) 50 37 38 35,0 DN32 51 25
6191680 42xRp1/2"x42 42,0 DN40 60 30 21,3 1/2" (DN15) 46 36 24 42,0 DN40 60 30
6191691 42xRp3/4"x42 42,0 DN40 60 30 26,9 3/4" (DN20) 48 37 30 42,0 DN40 60 30
6198610 42xRp1"x42 42,0 DN40 60 30 33,7 1" (DN25) 52 39 38 42,0 DN40 60 30
6191702 54xRp1/2"x54 54,0 DN50 71 36 21,3 1/2" (DN15) 52 42 24 54,0 DN50 71 36
6191724 54xRp3/4"x54 54,0 DN50 71 36 26,9 3/4" (DN20) 54 43 30 54,0 DN50 71 36
6198621 54xRp1"x54 54,0 DN50 71 36 33,7 1" (DN25) 58 45 38 54,0 DN50 71 36
6191713 54xRp2"x54 54,0 DN50 71 36 60,3 2" (DN50) 65 47 67 54,0 DN50 71 36
6204528 76,1xRp3/4"x76,1 76,1 DN65 116 61 26,9 3/4" (DN20) 68 55 30 76,1 DN65 116 61
6204550 76,1xRp2"x76,1 76,1 DN65 116 61 60,3 2" (DN50) 81 59 65 76,1 DN65 116 61
6204539 88,9xRp3/4"x88,9 88,9 DN80 131 68 26,9 3/4" (DN20) 87 74 30 88,9 DN80 131 68
6204561 88,9xRp2"x88,9 88,9 DN80 131 68 60,3 2" (DN50) 88 66 65 88,9 DN80 131 68
6204541 108xRp3/4"x108 108,0 DN100 156 79 26,9 3/4" (DN20) 86 73 30 108,0 DN100 156 79
6204572 108xRp2"x108 108,0 DN100 156 79 60,3 2" (DN50) 98 76 65 108,0 DN100 156 79
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm T-stuk, verloop (90º)
verbinding press (M), Rp - binnendraad cilindrisch (BSPT), Press (M)
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003025 Fitting met 3 aansluitingen
intrastatnummer 73072980
merk VSH
serie XPress RVS
type R2718
UNSPS 40174607
downloads
ETIM
label waarde
ETIM klasse EC003025 Fitting met 3 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Materiaal aansluiting 3 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 3 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 3 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 3 Geen (onbehandeld)
Uitvoering T-stuk
Hoek 90°
Meerdelig Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Aansluiting 3 Persmof
Contourcode aansluiting 3 M
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Grijs
Hoge treksterkte Ja
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Met thermische isolatie Nee
Met stootnok/-rand Ja
Afgedopt Nee
Met aansluitingsindicator Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
