VSH XPress RVS passeerbocht (2 x insteek)

VSH XPress RVS passeerbocht (2 x insteek)

R2717

De VSH XPress R2717 is een RVS passeerbocht met 2 buiseinden. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ATG CNBOP DVGW Wasser FM FG KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA UL ULc VA (ETA) VdS WRAS
artikelnummer afmeting gewicht afmetingen verpakking gtin
6191086 Ø15 0,08 kg 158x52x15 mm zak (10 st) 08711985154764
6191097 Ø18 0,1 kg 165x58x18 mm zak (10 st) 08711985154788
6191108 Ø22 0,14 kg 178x66x22 mm zak (10 st) 08711985154801
6191119 Ø28 0,2 kg 210x78x28 mm zak (10 st) 08711985154825
artikelnummer afmeting d1 DN1 l1 z1 es1 d2 DN2
6191086 Ø15 15,0 DN12 142 138 20 15,0 DN12
6191097 Ø18 18,0 DN15 150 145 20 18,0 DN15
6191108 Ø22 22,0 DN20 163 157 21 22,0 DN20
6191119 Ø28 28,0 DN25 195 187 23 28,0 DN25

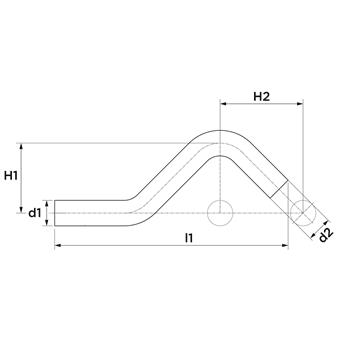

zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm sprong
verbinding buiseind
afdichting EPDM
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
land van oorsprong Nederland
merk VSH
serie XPress RVS
type R2717
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Sprong
Uitvoering 1-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Spie/insteek
Aansluiting 2 Spie/insteek
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Nee
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee

accessoires

artikelnummer omschrijving
6212646 VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108
