VSH XPress RVS overgang (press x buitendraad)

VSH XPress RVS overgang (press x buitendraad)

R2705

De VSH XPress R2705 is een rechte RVS overgangskoppeling met een pers en een buitendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6198918 12xR3/8" 0,03 kg 32x26x26 mm zak (10 st) 08711985332117
6198929 12xR1/2" 0,03 kg 35x28x28 mm zak (10 st) 08711985332124
6190580 15xR1/2" 0,05 kg 38x28x28 mm zak (10 st) 08711985153903
6190591 15xR3/4" 0,06 kg 41x31x31 mm zak (10 st) 08711985153927
6190602 18xR1/2" 0,05 kg 38x31x31 mm zak (10 st) 08711985153941
6190613 18xR3/4" 0,06 kg 41x31x31 mm zak (10 st) 08711985153965
6190635 22xR1/2" 0,08 kg 42x37x37 mm zak (10 st) 08711985154009
6190646 22xR3/4" 0,08 kg 43x37x37 mm zak (10 st) 08711985154023
6190624 22xR1" 0,1 kg 49x39x39 mm zak (10 st) 08711985153989
6190679 28xR3/4" 0,11 kg 45x44x44 mm zak (10 st) 08711985154061
6190657 28xR1" 0,11 kg 48x44x44 mm zak (10 st) 08711985154047
6190668 28xR1 1/4" 0,16 kg 52x50x50 mm zak (10 st) 08711985154085
6190681 35xR1" 0,16 kg 53x52x52 mm zak (10 st) 08711985154108
6190701 35xR1 1/4" 0,17 kg 55x52x52 mm zak (5 st) 08711985154146
6190690 35xR1 1/2" 0,19 kg 56x57x57 mm zak (10 st) 08711985154122
6190723 42xR1 1/4" 0,27 kg 59x62x62 mm zak (4 st) 08711985154184
6190712 42xR1 1/2" 0,23 kg 59x62x62 mm zak (4 st) 08711985154160
6190734 54xR1 1/2" 0,34 kg 65x77x77 mm zak (4 st) 08711985154221
6190745 54xR2" 0,34 kg 69x77x77 mm zak (4 st) 08711985154207
6204759 76,1xR2 1/2" 0,69 kg 130x92x92 mm zak (2 st) 08711985249224
6204761 88,9xR3" 0,87 kg 137x109x109 mm zak (2 st) 08711985249231

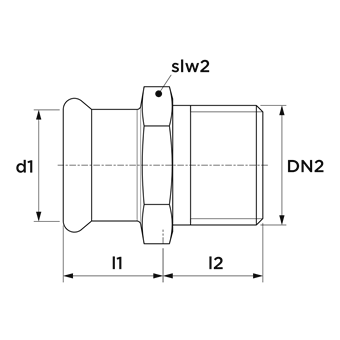

afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 slw2
6198918 12xR3/8" 12,0 DN10 19 2 17,2 3/8" (DN10) 13 22
6198929 12xR1/2" 12,0 DN10 20 3 21,3 1/2" (DN15) 15 24
6190580 15xR1/2" 15,0 DN12 23 3 21,3 1/2" (DN15) 17 24
6190591 15xR3/4" 15,0 DN12 24 4 26,9 3/4" (DN20) 17 27
6190602 18xR1/2" 18,0 DN15 23 3 21,3 1/2" (DN15) 15 27
6190613 18xR3/4" 18,0 DN15 24 4 26,9 3/4" (DN20) 17 27
6190635 22xR1/2" 22,0 DN20 27 6 21,3 1/2" (DN15) 15 32
6190646 22xR3/4" 22,0 DN20 27 6 26,9 3/4" (DN20) 16 32
6190624 22xR1" 22,0 DN20 29 8 33,7 1" (DN25) 20 34
6190679 28xR3/4" 28,0 DN25 28 5 26,9 3/4" (DN20) 17 38
6190657 28xR1" 28,0 DN25 28 5 33,7 1" (DN25) 20 38
6190668 28xR1 1/4" 28,0 DN25 31 8 42,4 1 1/4" (DN32) 21 43
6190681 35xR1" 35,0 DN32 33 7 33,7 1" (DN25) 20 45
6190701 35xR1 1/4" 35,0 DN32 33 7 42,4 1 1/4" (DN32) 22 49
6190690 35xR1 1/2" 35,0 DN32 34 8 48,3 1 1/2" (DN40) 22 49
6190723 42xR1 1/4" 42,0 DN40 37 7 42,4 1 1/4" (DN32) 22 54
6190712 42xR1 1/2" 42,0 DN40 37 7 48,3 1 1/2" (DN40) 22 54
6190734 54xR1 1/2" 54,0 DN50 43 8 48,3 1 1/2" (DN40) 22 67
6190745 54xR2" 54,0 DN50 43 8 60,3 2" (DN50) 26 67
6204759 76,1xR2 1/2" 76,1 DN65 64 9 76,1 2 1/2" (DN65) 33 82
6204761 88,9xR3" 88,9 DN80 73 10 88,9 3" (DN80) 36 95
zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht
verbinding press (M), R - buitendraad gas conisch (BSPT)
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
merk VSH
serie XPress RVS
type R2705
UNSPS 40172507
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Recht
Uitvoering 1-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Aansluiting 2 Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
