VSH XPress RVS wartelstuk (press x binnendraad)

VSH XPress RVS wartelstuk (press x binnendraad)

R2704

De VSH XPress R2704 is een rechte RVS koppeling met een pers en een wartel aansluiting. Een vlakke afdichtring is inbegrepen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

drinkwater verwarming koeling stoom perslucht solar installatie sprinkler droge blusleiding vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging industrie

certificaten

ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6191735 15xG3/4" 0,07 kg 37x35x35 mm zak (10 st) 08711985156164
6191746 18xG3/4" 0,07 kg 37x35x35 mm zak (10 st) 08711985156188
6191757 22xG1" 0,1 kg 40x43x43 mm zak (10 st) 08711985156201
6191768 28xG1 1/4" 0,14 kg 41x53x53 mm zak (10 st) 08711985156225
6191779 35xG1 1/2" 0,18 kg 45x60x60 mm zak (4 st) 08711985156249
6191781 42xG1 3/4" 0,23 kg 52x67x67 mm zak (4 st) 08711985156263
6191790 54xG2 3/8" 0,39 kg 58x87x87 mm zak (4 st) 08711985156287
afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 slw2
6191735 15xG3/4" 15,0 DN12 29 9 26,9 3/4" (DN20) 8 2 30
6191746 18xG3/4" 18,0 DN15 29 9 26,9 3/4" (DN20) 8 2 30
6191757 22xG1" 22,0 DN20 30 9 33,7 1" (DN25) 10 2 37
6191768 28xG1 1/4" 28,0 DN25 31 8 42,4 1 1/4" (DN32) 10 2 46
6191779 35xG1 1/2" 35,0 DN32 34 8 48,3 1 1/2" (DN40) 11 2 52
6191781 42xG1 3/4" 42,0 DN40 41 11 1 3/4" (DN40) 11 2 58
6191790 54xG2 3/8" 54,0 DN50 47 12 2 3/8" (DN50) 11 3 75

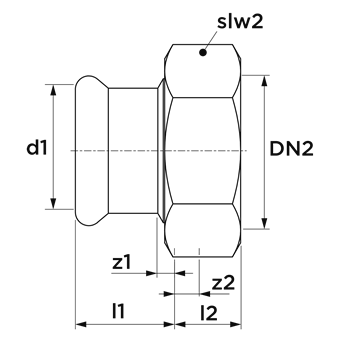

zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht
verbinding press (M), wartelmoer
afdichting EPDM
algemeen

algemeen

productgroep fittingen (meerdelig)
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
merk VSH
serie XPress RVS
type R2704
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Recht
Uitvoering 2-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Wanddikte aansluiting 1 1,5mm
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Aansluiting 2 Wartelmoer
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Ja
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
Gecertificeerd volgens NF 545 Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee

verwant

accessoires

artikelnummer omschrijving
6222216 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 15
6228013 VSH XPress Staalverzinkt vlakke dichting EPDM 15-18 DN12-15
6119401 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 15
6118301 VSH XPress Staalverzinkt en RVS vlakke dichting FPM 15-18 DN12-15
6212646 VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6209214 Novopress bek PB1 M15 AFP101/ACO102
6205342 Novopress bek PB2 M15 Ecotec
6119784 VSH XPress RVS O-ring FPM stoom LBP 15
6192406 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 handbundel
6194001 VSH SudoXPress RVS buis 1.4521 (AISI444) 15x1,0 (l=6m)
6193077 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0 handbundel
6193407 VSH SudoXPress RVS buis 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) handbundel
6117914 VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m)
6222227 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 18
6119410 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 18
6209225 Novopress bek PB1 M18 AFP101/ACO102
6205353 Novopress bek PB2 M18 Ecotec
6119795 VSH XPress RVS O-ring FPM stoom LBP 18
6192417 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 handbundel
6194012 VSH SudoXPress RVS buis 1.4521 (AISI444) 18x1,0 (l=6m)
6193418 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0
6196003 VSH SudoXPress RVS buis 1.4301 (AISI304) 18x1,0 handbundel
6118079 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) handbundel
6117925 VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m)
6222238 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 22
6119421 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 22
6228024 VSH XPress Staalverzinkt vlakke dichting EPDM 22 DN20
6118310 VSH XPress Staalverzinkt en RVS vlakke dichting FPM 22 DN20
6209236 Novopress bek PB1 M22 AFP101/ACO102
6205364 Novopress bek PB2 M22 Ecotec
6192428 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 handbundel
6194023 VSH SudoXPress RVS buis 1.4521 (AISI444) 22x1,2 (l=6m)
6196014 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2 handbundel
6193429 VSH SudoXPress RVS buis 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) handbundel
6117936 VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m)
6222249 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28
6228035 VSH XPress Staalverzinkt vlakke dichting EPDM 28 DN25
6119432 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 28
6118321 VSH XPress Staalverzinkt en RVS vlakke dichting FPM 28 DN25
6209247 Novopress bek PB1 M28 AFP101/ACO102
6205375 Novopress bek PB2 M28 Ecotec
6192439 VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 handbundel
6194034 VSH SudoXPress RVS buis 1.4521 (AISI444) 28x1,2 (l=6m)
6196025 VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2 handbundel
6193431 VSH SudoXPress RVS buis 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) handbundel
6117947 VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m)
6222251 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35
6119443 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 35
6228046 VSH XPress Staalverzinkt vlakke dichting EPDM 35 DN32
6118332 VSH XPress Staalverzinkt en RVS vlakke dichting FPM 35 DN32
6205386 Novopress bek PB2 M35 Ecotec
6341544 Novopress bek PB1 M35 (AFP101/ACO102)
6341060 Novopress ketting snap on HP35
6340829 Novopress adapter ZB203
6192441 VSH SudoXPress RVS buis 1.4521 (AISI444) 35x1,5 handbundel
6194045 VSH SudoXPress RVS buis 1.4521 (AISI444) 35x1,5 (l=6m)
6196036 VSH SudoXPress RVS buis 1.4301 (AISI304) 35x1,5 handbundel
6193440 VSH SudoXPress RVS buis 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m) handbundel
6117958 VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m)
6222260 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42
6228057 VSH XPress Staalverzinkt vlakke dichting EPDM 42 DN40
6119454 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 42
6118343 VSH XPress Staalverzinkt en RVS vlakke dichting FPM 42 DN40
6341093 Novopress ketting snap on M42
6341071 Novopress ketting snap on HP42
6192450 VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 handbundel
6194056 VSH SudoXPress RVS buis 1.4521 (AISI444) 42x1,5 (l=6m)
6196047 VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5 handbundel
6193451 VSH SudoXPress RVS buis 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) handbundel
6117969 VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m)
6222271 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54
6119465 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 54
6228068 VSH XPress Staalverzinkt vlakke dichting EPDM 54 DN50
6118354 VSH XPress Staalverzinkt en RVS vlakke dichting FPM 54 DN50
6341082 Novopress ketting snap on HP54
6341104 Novopress ketting snap on M54
6192461 VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 handbundel
6194067 VSH SudoXPress RVS buis 1.4521 (AISI444) 54x1,5 (l=6m)
6196058 VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5 handbundel
6193462 VSH SudoXPress RVS buis 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) handbundel
6117971 VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m)

bevat

artikelnummer omschrijving
6222216 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 15 1
6222227 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 18 1
6222238 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 22 1
6222249 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 1
6222251 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35 1
6222260 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42 1
6222271 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54 1
6228013 VSH XPress Staalverzinkt vlakke dichting EPDM 15-18 DN12-15 1
6228024 VSH XPress Staalverzinkt vlakke dichting EPDM 22 DN20 1
6228035 VSH XPress Staalverzinkt vlakke dichting EPDM 28 DN25 1
6228046 VSH XPress Staalverzinkt vlakke dichting EPDM 35 DN32 1
6228057 VSH XPress Staalverzinkt vlakke dichting EPDM 42 DN40 1
6228068 VSH XPress Staalverzinkt vlakke dichting EPDM 54 DN50 1
