group: R2702G
De VSH XPress R2702G is een rechte RVS koppeling met een pers en een binnendraad aansluiting, geschikt voor Gas. Ideaal voor toepassingen waar een hoog gehalte aan zwavelwaterstof koper tot een ongeschikte materiaalkeuze maakt. De gele O-ring en opvallende markering aan de buitenkant van deze fitting zorgen voor een duidelijke identificatie van het systeem.
aardgas
perslucht
gebouwinstallaties
industrie
ARGB-KVBG
Kitemark
DVGW Gas
ÖVGW Gas
SVGW Gas
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6211348 | 15xRp1/2" | 0,05 kg | 53x25x25 mm | zak (10 st) | 08711985211276 |
| 6211359 | 18xRp1/2" | 0,05 kg | 51x25x25 mm | zak (10 st) | 08711985224863 |
| 6211361 | 22xRp1/2" | 0,08 kg | 56x25x25 mm | zak (10 st) | 08711985211283 |
| 6211370 | 22xRp3/4" | 0,08 kg | 70x31x31 mm | zak (10 st) | 08711985211191 |
| 6211381 | 22xRp1" | 0,11 kg | 52x40x40 mm | zak (10 st) | 08711985211047 |
| 6211392 | 28xRp1" | 0,1 kg | 62x40x40 mm | zak (10 st) | 08711985211207 |
| 6211414 | 35xRp1" | 0,14 kg | 81x56x56 mm | zak (10 st) | 08711985224887 |
| 6211403 | 35xRp1 1/4" | 0,19 kg | 72x52x52 mm | zak (5 st) | 08711985224870 |
| 6211425 | 42xRp1 1/2" | 0,27 kg | 74x56x56 mm | zak (4 st) | 08711985224894 |
| 6211447 | 54xRp2" | 0,36 kg | 106x72x72 mm | zak (2 st) | 08711985211214 |

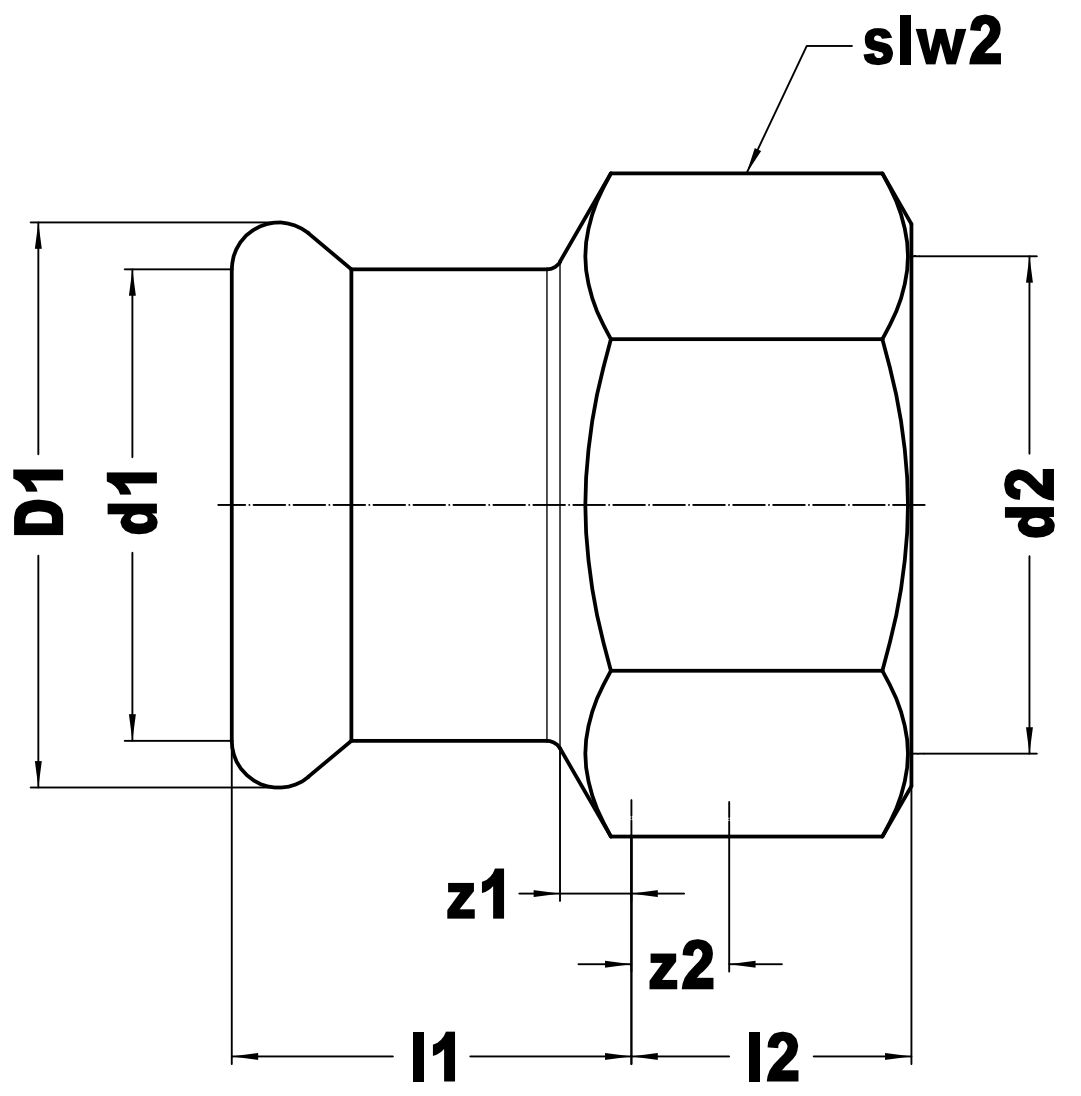

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6211348 | 15xRp1/2" | 15,0 | DN12 | 27 | 7 | 21,3 | 1/2" (DN15) | 27 | 13 | 22 |
| 6211359 | 18xRp1/2" | 18,0 | DN15 | 26 | 6 | 21,3 | 1/2" (DN15) | 26 | 12 | 22 |
| 6211361 | 22xRp1/2" | 22,0 | DN20 | 26 | 5 | 21,3 | 1/2" (DN15) | 26 | 12 | 22 |
| 6211370 | 22xRp3/4" | 22,0 | DN20 | 28 | 7 | 26,9 | 3/4" (DN20) | 28 | 13 | 27 |
| 6211381 | 22xRp1" | 22,0 | DN20 | 35 | 14 | 33,7 | 1" (DN25) | 35 | 17 | 36 |
| 6211392 | 28xRp1" | 28,0 | DN25 | 31 | 8 | 33,7 | 1" (DN25) | 31 | 14 | 36 |
| 6211414 | 35xRp1" | 35,0 | DN32 | 41 | 15 | 33,7 | 1" (DN25) | 41 | 23 | 46 |
| 6211403 | 35xRp1 1/4" | 35,0 | DN32 | 36 | 10 | 42,4 | 1 1/4" (DN32) | 36 | 18 | 50 |
| 6211425 | 42xRp1 1/2" | 42,0 | DN40 | 37 | 7 | 48,3 | 1 1/2" (DN40) | 37 | 18 | 50 |
| 6211447 | 54xRp2" | 54,0 | DN50 | 53 | 18 | 60,3 | 2" (DN50) | 53 | 34 | 65 |
| kleur | zilver |
|---|---|
| materialen | roestvaststaal (RVS 316 L (1.4404)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | press (M), Rp - binnendraad cilindrisch (BSPT) |
| afdichting | HNBR |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73072980 |
| merk | VSH |
| serie | XPress RVS Gas |
| type | R2702G |
| UNSPS | 40172507 |
 R2702G afbeelding |
png | download |
VSH XPress Stainless DVGW Gas certificaten |
download | |
VSH XPress Stainless Gas ARGB-KVBG certificaten |
download | |
VSH XPress Stainless Gas BSI certificaten |
download | |
VSH XPress Stainless OVGW Gas certificaten |
download | |
VSH XPress Stainless SVGW Gas certificaten |
download | |
 Diagram diagram |
jpg | download |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Wanddikte aansluiting 1 | 1,5mm |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
| Met stootnok/-rand | Ja |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Ja |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6211911 | VSH XPress RVS Gas O-ring HNBR 15 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6118068 | VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=3m) |
|
6192307 | VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) handbundel |
|
6117914 | VSH SudoXPress RVS buis 1.4401 (AISI316) 15x1,0 (l=6m) |
|
6211920 | VSH XPress RVS Gas O-ring HNBR 18 |
|
6118079 | VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=3m) |
|
6192318 | VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) handbundel |
|
6117925 | VSH SudoXPress RVS buis 1.4401 (AISI316) 18x1,0 (l=6m) |
|
6211931 | VSH XPress RVS Gas O-ring HNBR 22 |
|
6118081 | VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=3m) |
|
6192329 | VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) handbundel |
|
6117936 | VSH SudoXPress RVS buis 1.4401 (AISI316) 22x1,2 (l=6m) |
|
6211942 | VSH XPress RVS Gas O-ring HNBR 28 |
|
6118090 | VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=3m) |
|
6192331 | VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) handbundel |
|
6117947 | VSH SudoXPress RVS buis 1.4401 (AISI316) 28x1,2 (l=6m) |
|
6211953 | VSH XPress RVS Gas O-ring HNBR 35 |
|
6118101 | VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=3m) |
|
6192340 | VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m) handbundel |
|
6117958 | VSH SudoXPress RVS buis 1.4401 (AISI316) 35x1,5 (l=6m) |
|
6211964 | VSH XPress RVS Gas O-ring HNBR 42 |
|
6118112 | VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=3m) |
|
6192351 | VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) handbundel |
|
6117969 | VSH SudoXPress RVS buis 1.4401 (AISI316) 42x1,5 (l=6m) |
|
6211975 | VSH XPress RVS Gas O-ring HNBR 54 |
|
6118123 | VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=3m) |
|
6192362 | VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) handbundel |
|
6117971 | VSH SudoXPress RVS buis 1.4401 (AISI316) 54x1,5 (l=6m) |
|
123459658 | VSH XPress RVS Gas O-ring HNBR 15 |
|
123459657 | VSH XPress RVS Gas O-ring HNBR 18 |
|
123459656 | VSH XPress RVS Gas O-ring HNBR 22 |
|
123459655 | VSH XPress RVS Gas O-ring HNBR 28 |
|
123459654 | VSH XPress RVS Gas O-ring HNBR 35 |
|
123459653 | VSH XPress RVS Gas O-ring HNBR 42 |
|
123459652 | VSH XPress RVS Gas O-ring HNBR 54 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6211911 | VSH XPress RVS Gas O-ring HNBR 15 | 1 |
|
6211920 | VSH XPress RVS Gas O-ring HNBR 18 | 1 |
|
6211931 | VSH XPress RVS Gas O-ring HNBR 22 | 1 |
|
6211942 | VSH XPress RVS Gas O-ring HNBR 28 | 1 |
|
6211953 | VSH XPress RVS Gas O-ring HNBR 35 | 1 |
|
6211964 | VSH XPress RVS Gas O-ring HNBR 42 | 1 |
|
6211975 | VSH XPress RVS Gas O-ring HNBR 54 | 1 |
|
123459658 | VSH XPress RVS Gas O-ring HNBR 15 | 1 |
|
123459657 | VSH XPress RVS Gas O-ring HNBR 18 | 1 |
|
123459656 | VSH XPress RVS Gas O-ring HNBR 22 | 1 |
|
123459655 | VSH XPress RVS Gas O-ring HNBR 28 | 1 |
|
123459654 | VSH XPress RVS Gas O-ring HNBR 35 | 1 |
|
123459653 | VSH XPress RVS Gas O-ring HNBR 42 | 1 |
|
123459652 | VSH XPress RVS Gas O-ring HNBR 54 | 1 |
