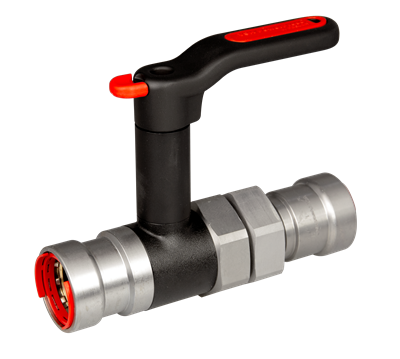

VSH PowerPress kogelafsluiter met verlengde spindel en wartelaansluiting (2 x press)

groep: PPSU550EL

De VSH PowerPress® kogelafsluiter is onderdeel van het VSH PowerPress® systeem, waarmee op een snelle, eenvoudige en schone manier kan worden geïnstalleerd. Het assortiment bestaat uit DW-profiel pressfittingen en appendages in de afmetingen ½" tot en met 2”.

  • ergonomische pro-grip hendel
  • afsluitbare hendel met verwisselbare insert (rood/blauw)
  • uitmuntende corrosiebestendigheid door ZnNi coating
  • duidelijke herkenbaarheid van materiaal en afmeting
  • Visu-Control-ring en Leak Before Pressed-functie

Wartelkoppelingen moeten worden gecombineerd met tegendelen met buitendraad met de juiste ondersteuning voor de platte afdichtring.
  1. controleer de kwaliteit en integriteit van de vlakke afdichting. De rubber ring moet onbeschadigd zijn en de afdichtings- en steunvlakken moeten schoon en krasvrij zijn
  2. monteer de wartel handvast op de buitendraad
  3. draai 1/8 tot 1/4 slag aan met een bijpassende sleutel. Te sterke aandraaiing kan schade aan de afdichtring veroorzaken
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

stoom

stoom

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

geen certificaten beschikbaar

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

slw2

slw0

M1

M2

E

H

h2

Y

V

U

a

artikelnummer

PWR9440189

size

1/2" (DN15)

d1

21,3

DN1

1/2" (DN15)

l1

55

z1

27

d2

21,3

DN2

1/2" (DN15)

l2

96

z2

68

slw2

36

slw0

36

M1

34

M2

105

E

29

H

110

h2

10

Y

37

V

74

U

28

a

90

artikelnummer

PWR9440191

size

3/4" (DN20)

d1

26,9

DN1

3/4" (DN20)

l1

55

z1

24

d2

26,9

DN2

3/4" (DN20)

l2

102

z2

71

slw2

41

slw0

41

M1

34

M2

105

E

29

H

113

h2

10

Y

37

V

76

U

28

a

90

artikelnummer

PWR9440200

size

1" (DN25)

d1

33,7

DN1

1" (DN25)

l1

63

z1

27

d2

33,7

DN2

1" (DN25)

l2

111

z2

75

slw2

50

slw0

50

M1

34

M2

105

E

29

H

117

h2

10

Y

37

V

80

U

28

a

90

artikelnummer

PWR9440211

size

1 1/4" (DN32)

d1

42,4

DN1

1 1/4" (DN32)

l1

80

z1

32

d2

42,4

DN2

1 1/4" (DN32)

l2

126

z2

78

slw2

60

slw0

60

M1

34

M2

105

E

29

H

122

h2

10

Y

37

V

86

U

28

a

90

artikelnummer

PWR9440222

size

1 1/2" (DN40)

d1

48,3

DN1

1 1/2" (DN40)

l1

83

z1

34

d2

48,3

DN2

1 1/2" (DN40)

l2

139

z2

90

slw2

70

slw0

7

M1

34

M2

165

E

29

H

129

h2

10

Y

37

V

92

U

28

a

90

artikelnummer

PWR9440233

size

2" (DN50)

d1

60,3

DN1

2" (DN50)

l1

93

z1

40

d2

60,3

DN2

2" (DN50)

l2

158

z2

105

slw2

85

slw0

85

M1

34

M2

165

E

29

H

136

h2

10

Y

37

V

99

U

28

a

90

technical drawing for product

karakteristieken

kleur

zwart

materialen

messing (CW511L (loodvrij))

afwerking

zink/nikkel

vorm

recht (0º)

verbinding

press (DW)

druktrap product

PN 16

afdichting

EPDM

algemeen

productgroep

afsluiters (kogelafsluiter)

ETIM klasse

EC011343 Kogelafsluiter

intrastatnummer

84818081

merk

VSH

serie

PowerPress

type

PPSU550EL

UNSPS

40141607
