Apollo kogelafsluiter (2 x binnendraad)

groep: PB550PT

De PB550 afsluiter is een compacte, eenvoudig te bedienen, kogelafsluiter in het Apollo-assortiment en is ontworpen voor langdurig en probleemloos gebruik. Deze afsluiter is een ideale oplossing voor het afsluiten van leidingen voor vloeistoffen of gassen
  • pN25
  • DZR messing
  • volledige doorlaat
  • blow-out en vandalisme bestendige constructie
  • pTFE kogelafdichting
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

stoom

stoom

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

NSF

NSF

UK water regulation 4

UK water regulation 4

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

245150

afmeting

G1/2" (DN15) blauw

afmetingen

124x41x61 mm

gewicht

0,23 kg

verpakking

doos (10 st)

gtin

05022050409881

artikelnummer

245151

afmeting

G3/4" (DN20) blauw

afmetingen

136x48x76 mm

gewicht

0,4 kg

verpakking

doos (10 st)

gtin

05022050409904

artikelnummer

245152

afmeting

G1" (DN25) blauw

afmetingen

154x56x85 mm

gewicht

0,59 kg

verpakking

doos (5 st)

gtin

05022050409928

artikelnummer

245153

afmeting

G1 1/4" (DN32) blauw

afmetingen

178x67x97 mm

gewicht

0,98 kg

verpakking

doos (2 st)

gtin

05022050409942

artikelnummer

245154

afmeting

G1 1/2" (DN40) blauw

afmetingen

185x79x119 mm

gewicht

1,33 kg

verpakking

doos (2 st)

gtin

05022050409966

artikelnummer

245155

afmeting

G2" (DN50) blauw

afmetingen

221x95x137 mm

gewicht

2,19 kg

verpakking

doos (2 st)

gtin

05022050409980

artikelnummer

size

DN1

l1

z1

slw1

DN2

l2

z2

slw2

M1

M2

E

H

h2

Y

V

U

a

artikelnummer

245150

size

G1/2" (DN15) blauw

DN1

1/2" (DN15)

l1

30

z1

18

slw1

31

DN2

1/2" (DN15)

l2

30

z2

18

slw2

31

M1

10

M2

94

E

24

H

41

h2

18

Y

21

V

20

U

10

a

90

artikelnummer

245151

size

G3/4" (DN20) blauw

DN1

3/4" (DN20)

l1

34

z1

20

slw1

36

DN2

3/4" (DN20)

l2

34

z2

20

slw2

36

M1

10

M2

103

E

24

H

52

h2

18

Y

21

V

31

U

11

a

90

artikelnummer

245152

size

G1" (DN25) blauw

DN1

1" (DN25)

l1

40

z1

24

slw1

42

DN2

1" (DN25)

l2

40

z2

24

slw2

42

M1

10

M2

115

E

25

H

57

h2

19

Y

22

V

35

U

11

a

90

artikelnummer

245153

size

G1 1/4" (DN32) blauw

DN1

1 1/4" (DN32)

l1

48

z1

29

slw1

50

DN2

1 1/4" (DN32)

l2

48

z2

29

slw2

50

M1

11

M2

130

E

25

H

64

h2

19

Y

22

V

42

U

12

a

90

artikelnummer

245154

size

G1 1/2" (DN40) blauw

DN1

1 1/2" (DN40)

l1

50

z1

30

slw1

60

DN2

1 1/2" (DN40)

l2

50

z2

30

slw2

60

M1

11

M2

135

E

26

H

80

h2

20

Y

23

V

57

U

13

a

90

artikelnummer

245155

size

G2" (DN50) blauw

DN1

2" (DN50)

l1

62

z1

37

slw1

71

DN2

2" (DN50)

l2

62

z2

37

slw2

71

M1

12

M2

159

E

26

H

90

h2

20

Y

23

V

67

U

15

a

90

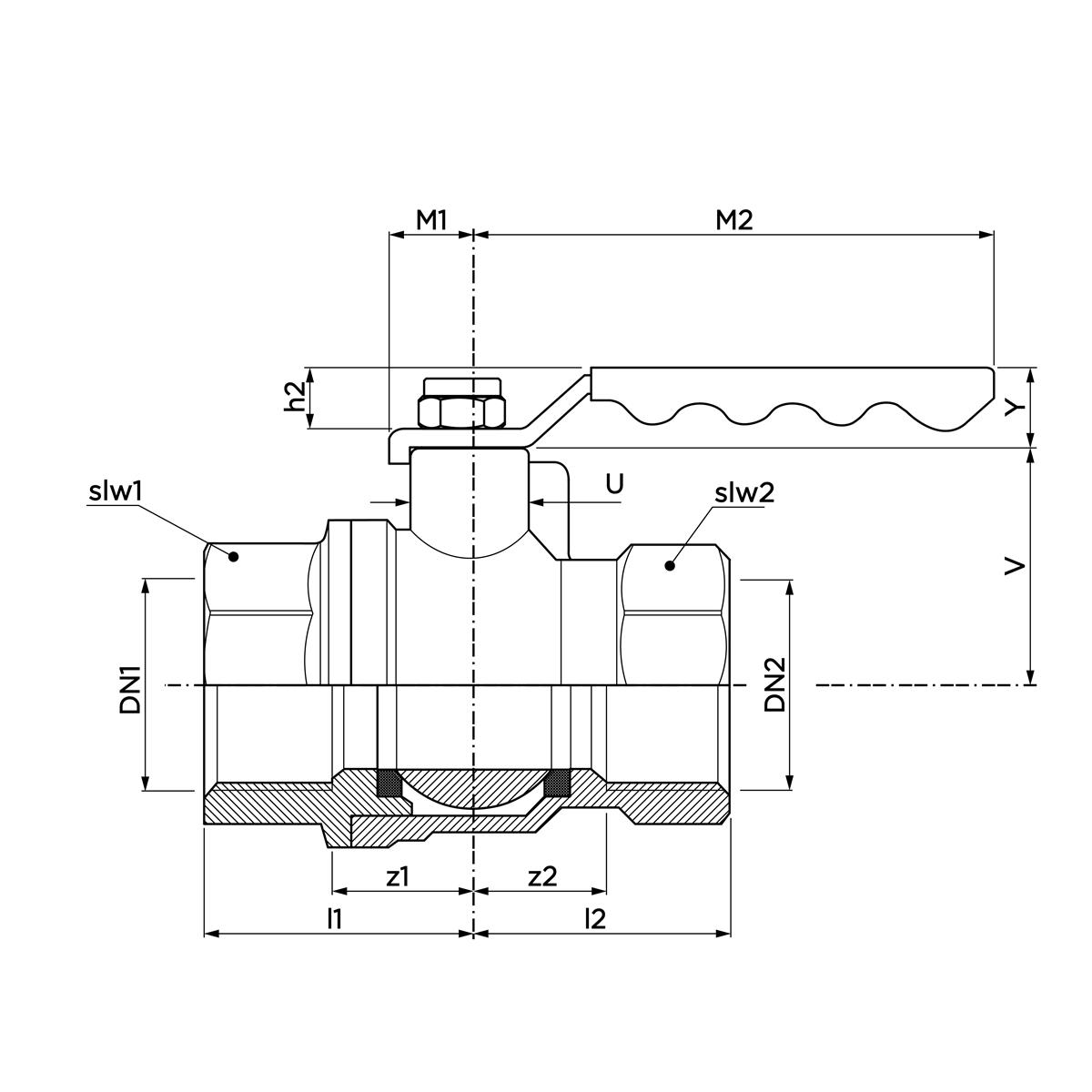

technical drawing for product

karakteristieken

kleur

messing

materialen

messing (CW602N (DZR))

afwerking

geen

vorm

recht (0Āŗ)

verbinding

G - binnendraad gas cilindrisch (BSPP)

druktrap product

PN 25

afdichting

FPM, PTFE

algemeen

productgroep

afsluiters (kogelafsluiter)

ETIM klasse

EC011343 Kogelafsluiter

intrastatnummer

84818081

merk

Pegler

serie

kogelafsluiter

type

PB550PT

UNSPS

40141607

techniek

max. werkdruk

25 bar

min. mediumtemperatuur

-10 Ā°C

max. mediumtemperatuur

150 Ā°C

piek mediumtemperatuur

150 Ā°C

Kvs-waarde

waarde is afhankelijk van het artikel artikels bekijken

image for PB550DR

afbeelding | png

PB550DR

image for Diagram

diagram | jpg

Diagram

certificaten | pdf

2401733 NSF REG4 Ball Valves (2)

label

waarde

label

ETIM klasse

label

Materiaal behuizing

waarde

Messing

label

Materiaalkwaliteit

waarde

CuZn36Pb2As (CW602N)

label

Oppervlaktebescherming behuizing

waarde

Geen

label

Materiaal kogelafdichting

waarde

Polytetrafluorethyleen (PTFE)

label

Materiaal kogel

waarde

Messing

label

Materiaal spindel

waarde

Messing

label

Materiaal spindelafdichting primair

waarde

Fluorelastomeer rubber (FPM/FKM)

label

Aansluiting 1

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Met koppeling aansluiting 1

waarde

Nee

label

Aansluiting 2

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Met koppeling aansluiting 2

waarde

Nee

label

Druktrap klasse

waarde

PN 25

label

Druktrap klasse flens

waarde

PN 25

label

Met aftapper

waarde

Nee

label

Met aftapmogelijkheid (aansluiting)

waarde

Nee

label

Met terugslagklep

waarde

Nee

label

Met filter

waarde

Nee

label

Met thermometer

waarde

Nee

label

Model

waarde

Recht

label

Met isolatieschaal

waarde

Nee

label

FM keur

waarde

Nee

label

UL-keur

waarde

Nee

label

ULC keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

Mediumtemperatuur (continu)

waarde

-10Ā°C - 150Ā°C

label

Mediumtemperatuur (continu) (imperial)

waarde

14Ā°F - 302Ā°F

label

Medisch schoon

waarde

Nee

label

Vetvrij

waarde

Nee

label

Bediening

waarde

Handgreep

label

Constructie huis

waarde

1-delig

label

Volle doorlaat

waarde

Ja

label

Hoek van de afsluiter

waarde

0Ā°

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

artikelnummer

CO2-footprint (A-C) embodied carbon

gegevensbron

artikelnummer

245150

CO2-footprint (A-C) embodied carbon

1,13kgCO2e

gegevensbron

TM65

artikelnummer

245151

CO2-footprint (A-C) embodied carbon

1,92kgCO2e

gegevensbron

TM65

artikelnummer

245152

CO2-footprint (A-C) embodied carbon

2,8kgCO2e

gegevensbron

TM65

artikelnummer

245153

CO2-footprint (A-C) embodied carbon

4,37kgCO2e

gegevensbron

TM65

artikelnummer

245154

CO2-footprint (A-C) embodied carbon

6,28kgCO2e

gegevensbron

TM65

artikelnummer

245155

CO2-footprint (A-C) embodied carbon

9,96kgCO2e

gegevensbron

TM65
