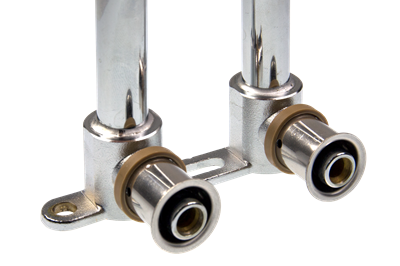

VSH MultiPress vloerplaat dubbel (2 x press x insteek)

groep: K7269

De VSH Multipress K7269 is een dubbele vloerplaat met 2 pers aansluiting en 2 insteekeinden. Met VSH MultiPress heeft Aalberts integrated piping systems een betrouwbaar en hoogwaardig kunststofleidingsysteem in huis. VSH Multipress is hét ideale kunststofsysteem door zijn handige features.

  • Verpressbaar met zowel U- als TH-profiel
  • Kleurcodering per maat
  • Optimale positionering pressbek voor snelle en zekere verpressing
  • Leak Before Pressed-functie t/m 32 mm
read more
read less
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

certificaten

KOMO

KOMO

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

d4

DN4

l4

radius

artikelnummer

3805714

size

16xØ15 l=50mm Ni

d1

16,0

DN1

DN12

l1

39

z1

16

d2

16,0

DN2

DN12

l2

39

z2

16

d3

15,0

DN3

DN12

l3

300

d4

15,0

DN4

DN12

l4

300

radius

44

artikelnummer

size

DN4

l4

radius

16xØ15 l=50mm Ni

DN12

300

44

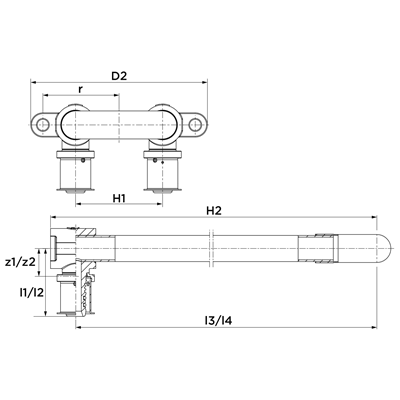

technical drawing for product

karakteristieken

kleur

zilver

materialen

messing (CW617N)

afwerking

vernikkeld

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

vloerplaat

verbinding

press (TH/U), Buiseind, buiseind

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC010162 Muurplaat op beugel

intrastatnummer

74122000

merk

VSH

serie

MultiPress

type

K7269

SCIP

e83ea394-2a3f-4a9f-92a4-760b0a4b74f8

label

waarde

label

ETIM klasse

label

Systeemgebonden

waarde

Ja

label

Oppervlaktebescherming

waarde

Vernikkeld

label

Nom. diameter aansluiting

waarde

DN 12

label

Uitwendige buisdiameter aansluiting

waarde

16mm

label

Uitwendige buisdiameter aansluiting (imperial)

waarde

0,63"

label

Aansluiting

waarde

Persmof

label

Lengte aansluiting 1

waarde

39mm

label

Lengte aansluiting 1 (imperial)

waarde

1,54"

label

Werkende lengte aansluiting 1

waarde

16mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,63"

label

Wanddikte aansluiting 1

waarde

0,63mm

label

Lengte aansluiting 2

waarde

300mm

label

Lengte aansluiting 2 (imperial)

waarde

11,81"

label

Wanddikte aansluiting 2

waarde

0,63mm

label

Lengte vanaf muurplaat

waarde

102mm

label

Max. werkdruk bij 20°C

waarde

10bar

label

Max. werkdruk bij 20°C (imperial)

waarde

145,04psi

label

Met aansluitingsindicator

waarde

Ja

label

Met beschermkap

waarde

Nee

label

Mediumtemperatuur (continu)

waarde

-20°C - 70°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 158°F

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KOMO-keur

waarde

Ja
