VSH MultiPress radiator aansluitkoppeling Ni (press x insteek x press)

groep: K7267

De VSH Multipress K7267 is een radiator aansluitkoppeling Ni met 2 pers aansluitingen en een insteekeinde. Met VSH MultiPress heeft Aalberts integrated piping systems een betrouwbaar en hoogwaardig kunststofleidingsysteem in huis. VSH Multipress is hét ideale kunststofsysteem door zijn handige features.

  • Verpressbaar met zowel U- als TH-profiel
  • Kleurcodering per maat
  • Optimale positionering pressbek voor snelle en zekere verpressing
  • Leak Before Pressed-functie t/m 32 mm
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

certificaten

KOMO

KOMO

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

artikelnummer

3805208

size

16xØ15x16 l=300mm Ni

d1

16,0

DN1

DN12

l1

40

z1

17

d2

15,0

DN2

DN12

l2

300

z2

6

d3

16,0

DN3

DN12

l3

40

z3

17

artikelnummer

3805230

size

20xØ15x20 l=300mm Ni

d1

20,0

DN1

DN15

l1

40

z1

17

d2

15,0

DN2

DN12

l2

300

z2

8

d3

20,0

DN3

DN15

l3

40

z3

17

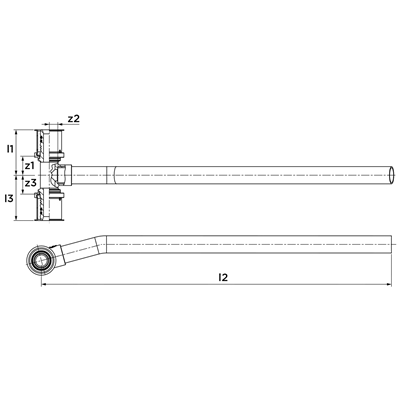

technical drawing for product

karakteristieken

kleur

zilver

materialen

messing

afwerking

vernikkeld

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

T-stuk (15º)

verbinding

press (TH/U), buiseind, Press (TH/U)

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003025 Fitting met 3 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

MultiPress

type

K7267

SCIP

e83ea394-2a3f-4a9f-92a4-760b0a4b74f8

label

waarde

label

Materiaal aansluiting 1

waarde

Messing

label

Kwaliteitsklasse aansluiting 1

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming aansluiting 1

waarde

Vernikkeld

label

Materiaal aansluiting 2

waarde

Messing

label

Kwaliteitsklasse aansluiting 2

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming aansluiting 2

waarde

Vernikkeld

label

Materiaal aansluiting 3

waarde

Messing

label

Kwaliteitsklasse aansluiting 3

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming aansluiting 3

waarde

Vernikkeld

label

Model

waarde

T-stuk

label

Hoek

waarde

15°

label

Verlopend

waarde

Nee

label

Meerdelig

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Wanddikte aansluiting 1

waarde

0,63mm

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

TH/U

label

Nom. diameter aansluiting 2

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 2

waarde

15mm

label

Uitwendige buisdiameter aansluiting 2 (imperial)

waarde

0,59"

label

Aansluiting 2

waarde

Soldeereind

label

Wanddikte aansluiting 3

waarde

0,63mm

label

Aansluiting 3

waarde

Persmof

label

Contourcode aansluiting 3

waarde

TH/U

label

Druktrap klasse flens

waarde

PN 10

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Hoofdkleur fitting

waarde

Grijs

label

Lengte aansluiting 1

waarde

39,5mm

label

Lengte aansluiting 1 (imperial)

waarde

1,56"

label

Werkende lengte aansluiting 1

waarde

16,5mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,65"

label

Hoge treksterkte

waarde

Ja

label

Lengte aansluiting 2

waarde

300mm

label

Lengte aansluiting 2 (imperial)

waarde

11,81"

label

Lengte aansluiting 3

waarde

39,5mm

label

Lengte aansluiting 3 (imperial)

waarde

1,56"

label

Werkende lengte aansluiting 3

waarde

16,5mm

label

Werkende lengte aansluiting 3 (imperial)

waarde

0,65"

label

Max. werkdruk bij 20°C

waarde

10bar

label

Max. werkdruk bij 20°C (imperial)

waarde

145,04psi

label

Mediumtemperatuur (continu)

waarde

-20°C - 70°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 158°F

label

Met pakkingen

waarde

Nee

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

Met stootnok/-rand

waarde

Ja

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Ja

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Ja

label

Gastec QA - KE 214 (H2)

waarde

Nee
